Spínání optočlenu

Zpráva

voughn · #1 Příspěvek od **voughn** » 30 bře 2010, 08:48

Dobrý den,
potřebuji prosím poradit. Snese ledka v optočlenu krátký impulz (do 1s) síťového napětí, pokud je použito níže uvedené zapojení?

#2 Příspěvek od **jezevec** » 30 bře 2010, 08:54

voughn · #3 Příspěvek od **voughn** » 30 bře 2010, 09:06

Děkuji za rychlou odpověď. Ale proč ne, a jak to tedy zapojit?

BOBOBO · #4 Příspěvek od **BOBOBO** » 30 bře 2010, 09:07

Já si myslím , že mohlo .

Andrea · #5 Příspěvek od **Andrea** » 30 bře 2010, 10:50

Tu usměrňovací diodu dej antiparalelně k té diodě v optočlenu, pak to snese 230 i trvale (když dáš 5W odpory). A ta dioda pak stačí klidně 1N4148.

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 30 bře 2010, 11:27

Já to teda používám tak jak na obrázku, až na to, že tam mám navíc zenerku,elyt a odpory v serii 2x27K/0.6W.

Seriová dioda má výhodu v tom, že to žere proud jen polovinu času...

voughn · #7 Příspěvek od **voughn** » 30 bře 2010, 13:21

Ono to primitivní zapojení už léta prodává GES jako stavebnici, s odpory 2x33k pro 2mA ledku:
http://www.ges.cz/g190-ges07800059.html
Já jsem pouze upravil odpory pro větší proud ledkou v optočlenu.
Potřebuji spínat časovač síťovým napětím, a nechce se mi tam dávat relé na 230VAC.

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 30 bře 2010, 13:52

Optron.

voughn · #9 Příspěvek od **voughn** » 12 dub 2010, 08:39

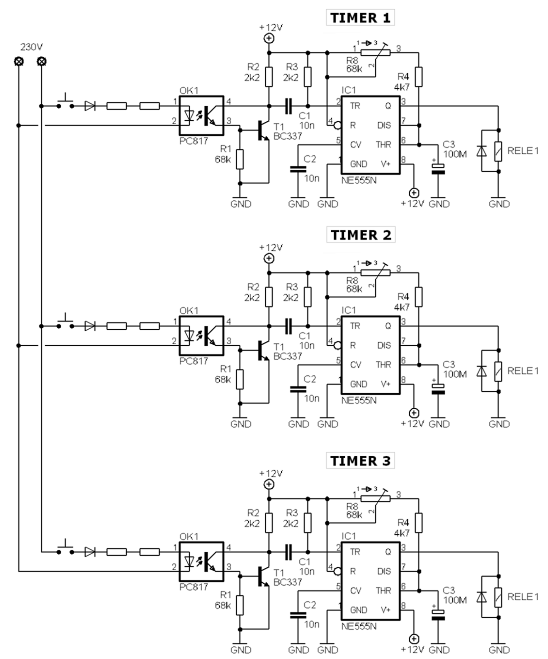

Tak mám ubastlíno. Funguje to i s tím jednoduchým zapojením s diodou a dvěma odpory. Až na malou chybičku. Při zapojení tří nezávislých časovačů (viz příloha) se občas stává, že při stisku tlačítka pro T1 nebo T2, se spustí i T3. Ale né vždy, jenom občas. Jinak by to fungovalo dokonale. S tím bych potřeboval poradit. Co to může způsobovat? Myslíte, že to může být právě tím jednoduchým zapojením?

#10 Příspěvek od **forbidden** » 12 dub 2010, 09:04

Nemáš tam blokovací kondenzátory na napájení 555. Taky to může způsobovat pokles napájecího napětí při sepnutí relé. Předpokládám, že 12 V je společných pro všechno.
Zkus teda u každé 555 zapojit 100 nF keramiku těsně u napájecího vývodu a k ní třeba 100 uF paralelně.

BOBOBO · #11 Příspěvek od **BOBOBO** » 12 dub 2010, 09:09

Proudový náraz se nejspíše přenese přes napájení , zdroj nemáš nakreslen , je dobře , a při dnešních cenách , stabilizovat pro každý časovač zvláště .

voughn · #12 Příspěvek od **voughn** » 13 dub 2010, 06:18

Ano, zdroj se společný pro všechno. Je to datasheetové zapojení 78T12, před ním trafo 15V/5VA, můstek a 2200uF/25.
Dík moc za radu (rady). Naletuju to dolu ze strany spojů. Udělám i separe stábly pro každý časovač.

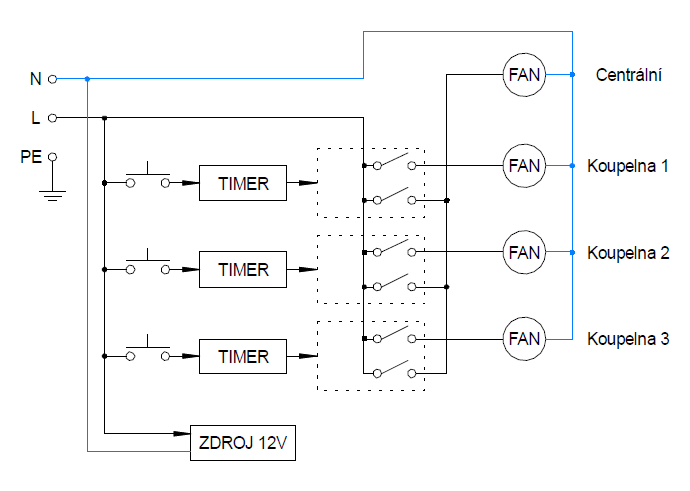

Aby jste věděli k čemu to vlastně je - nezávislé ovládání ventilátorů ICON ve třech koupelnách, a centrálního odsávání, které musí běžet pokaždé když se rozběhne kterýkoliv ventilátor. Chtěl jsem použít modulová časová relé na din lištu, ale jsou řekl bych předražená, a navín ty které mají ovládání 230V prý moc nevydrží. Tak jsem si vymyslel tohle:

Atlan · #13 Příspěvek od **Atlan** » 14 dub 2010, 09:53

Tvoj problem moze spozobovat aj zapojenie relek k 555. viac B5/94 strana 166

Daj do serie s vystupom 3 z 555 diodu v priepistnom smere.
