Snižovač se zenerkou

Zpráva

tarbik · #1 Příspěvek od **tarbik** » 24 dub 2010, 21:24

Zdravím,

mám problém s tímto zdánlivě jednoduchým zapojením:

Mám zdroj napětí - fotovoltaický panel který dodává napětí cca 130 VDC a potřebuji jej srazit na 12VDC pro napájení světelného spínače což provádím pomocí odporu a zenerky v sérii. Potíž nastává v tom , že ZD(1N5349) dosti hřeje ačkoliv by podle jednoduchého výpočtu Pz=Uz*Iz == cca 1,4W neměla.

Chci se proto zeptat zda je moje teorie návrhu správná nebo mám podstatné nedokonalosti ve vědomostech ?:)

Za odpověď předem děkuji.

Andrea · #2 Příspěvek od **Andrea** » 24 dub 2010, 21:36

A jak jsi přišel na to, že při 1,4W nebude hřát? Podle toho, jak jí dobře chladíš nožičky může mít klidně 80°C.
To ten spínač potřebuje 100mA?

AmarokCZ · #3 Příspěvek od **AmarokCZ** » 24 dub 2010, 21:48

Na tý zenerce bude cca těch 1.5W, takže bude topit docela dost.
Pokud potřebuješ těch 100mA, tak bych radši volil spínaný zdroj, třeba obyčejný spínaný adaptér na 230V - mám jich několik doma, mají psáno že pracují od 100V AC ale ve skutečnosti jedou už od 30V DC (nutno zkusit u konkrétního typu).

tarbik · #4 Příspěvek od **tarbik** » 24 dub 2010, 21:53

Nepřišel ale odhadl. Netušil jsem že ZD v takovém pouzdře bude potřebovat přídavné chlazení.

Ano, spínač bohužel vyžaduje 100mA.

Můžete mi, prosím, poradit jak co nejefektivněji chladit takovou zenerku? Celé zařízení je nabastleno na Al profilu tloušťky 10mm ale netuším jak tu zenerku přikotvit k tomu profilu pro dobrý odvod tepla.

fero7 · #5 Příspěvek od **fero7** » 24 dub 2010, 22:02

Najlepsie je pouzit inu ZD ktora sa skrutkuje na chladic.
Tejto mozes trochu pomoct ak na jej vyvody (z vrchu) naspajkujes chladiace pliesky (medene).
Alebo zapoj este tranzistor.

Andrea · #6 Příspěvek od **Andrea** » 24 dub 2010, 22:07

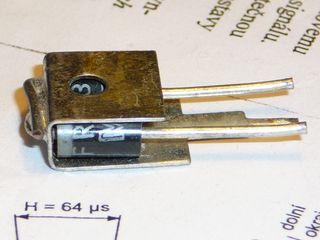

Pro inspiraci, jak se chladí diody v PC zdrojích.

P.S.: Takovýhle topící zdroj se k solarpanelu vůbec nehodí, je to přímo barbarství.

#7 Příspěvek od **Hill** » 24 dub 2010, 22:22

Věř tomu, Andrea má pravdu: budeš vytápět nějakých 13W zbytečně do vzduchu, což je škoda. Spínaným regulátorem bys tu ztrátu snížil i na méně, než čtvrtinu.

procesor · #8 Příspěvek od **procesor** » 24 dub 2010, 22:23

To bude chodiť na hrane?, pod 100mA to padne? už pod 118V?

tarbik · #9 Příspěvek od **tarbik** » 24 dub 2010, 22:34

procesor: není to na hraně je tam nějaká rezerva ale těch 100mA potřebuju kdyby v budoucnu přibyly nějaké jiné periférie.

hill: a můžete tedy navrhnout nějaké osvědčené a cenově přijatelné zapojení spínaného zdroje? Skutečně stačí nějaký spínaný adaptér na 230VAC? nebude mu provoz na DC napětí vadit?

andrea: díky za inspiraci pokud nenajdu vhodné jiné řešení tak tam něco takového spáchám

AmarokCZ · #10 Příspěvek od **AmarokCZ** » 24 dub 2010, 22:41

Provoz na DC nebude adaptéru vadit, protože se stejnosměrným stejně pracuje, otázka je jestli mu bude stačit 130Vdc, ale asi ano, protože mě doma adaptéry pracují již od 25Vdc.

tarbik · #11 Příspěvek od **tarbik** » 24 dub 2010, 23:11

dobře mám tady nějaký spínaný adaptér 110-230 VAC/12VDC-1,5A tak ho hned zítra zkusím připojit a dám pak vědět jak jsem dopadl

zatím všem DĚKUJU za pomoc :wink:

Crifodo · #12 Příspěvek od **Crifodo** » 25 dub 2010, 07:41

Andrea píše:Takovýhle topící zdroj se k solarpanelu vůbec nehodí, je to přímo barbarství.

Barbarské využití tepelné energie slunce na tepelnou energii v odporu a Zenerce.
Dieselfotovoltaičtí ****dírové ve Španělsku šli ještě dál a využívají tepelnou energii slunce uloženou ve fosilním palivu pro pohon agregátů do měničů na solárních farmách :wink:

Tarbik co kdybys nemagořil a použil těch 12V z odbočky na panelu. Nebo z extra panýlku.

tarbik · #13 Příspěvek od **tarbik** » 25 dub 2010, 09:27

Crifodo: skutečně si myslíš že kdybych měl 12V odbočku na panelu tak bych ji nevyužil? :roll:

Problém jsem vyřešil tím spínaným adaptérem - při zatížení proudem 100mA má příkon z panelu 4,5W.

Všem dík za pomoc :wink:

alles · #14 Příspěvek od **alles** » 25 dub 2010, 12:39

a co na tu zeneru pověsit bázi tranzistoru a trochu to posílit, účinnost bude při malých proudech značně vyšší, než jen u zenerky a je to jednoduchý.. EDIT: aha, tak nic.....

jarmilerik · #15 Příspěvek od **jarmilerik** » 25 dub 2019, 08:22

Ahoj lidi, nechci zakládat další vlákno, tak to hodím sem.

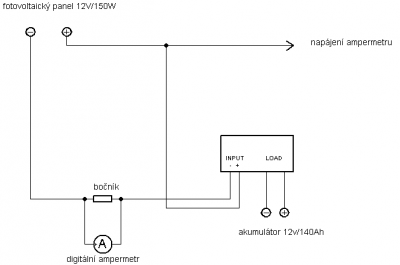

Mám podobný problém. Měřím dobíjecí proud fotovoltaického panelu do akumulátoru modulovým digitálním ampermetrem. K napájení ampermetru využívám napětí soustavy. Napájecí napětí ampermetru je 4-30V DC. Původně jsem to zapojil dle obr. 1. Bohužel po nabití akumulátoru a odpojení panelu regulátorem se na panelu zvýší napětí (což jsem nedomyslel) a evidentně je vyšší než oněch 30V a ampermetr to nepřežil.

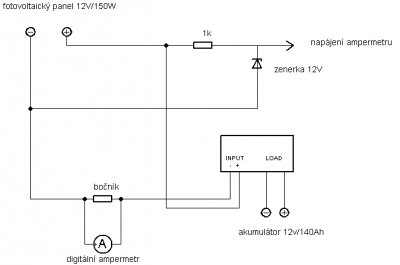

Proto můj dotaz zní pokud to zapojím dle obr. 2 bude to fungovat a bude to dostatečná ochrana ampermetru?
Či jak to lépe (pokud možno jednoduše) řešit?
Díky.
