Pomůžete mi někdo s příkladem?

Zpráva

lex200 · #1 Příspěvek od **lex200** » 12 čer 2010, 11:29

zdravím

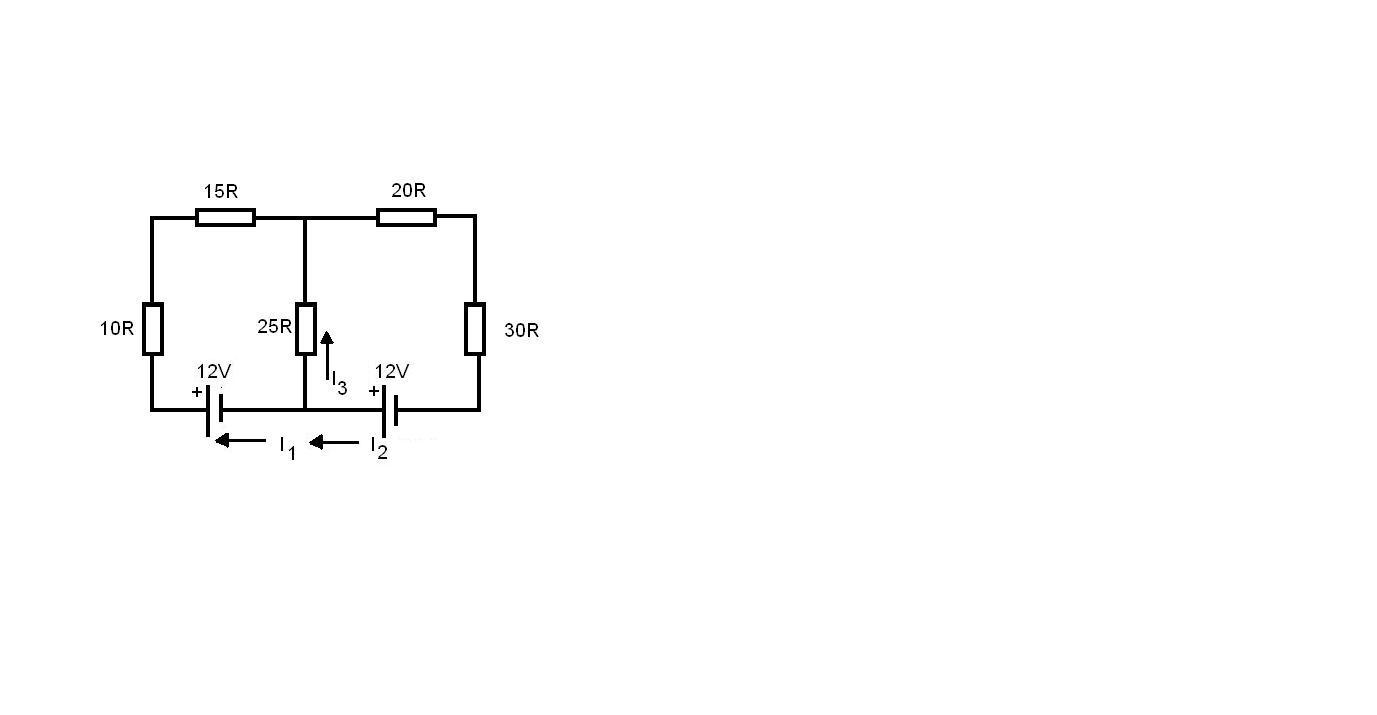

Pomůžete mi někdo s výpočtem tohohle příkladu? Potřebuju spočítat proudy I1,I2,I3 ,fakt si s tím nevím rady, tohle jsme braly jen v prváku a to jen tak okrajově. Kdyby tam byl jen jeden zdroj tak bych to ještě spočítal, ale takhle fakt nevím.

Andrea · #2 Příspěvek od **Andrea** » 12 čer 2010, 11:45

lex200 píše:zKdyby tam byl jen jeden zdroj tak bych to ještě spočítal, ale takhle fakt nevím.

Tak si zopákni, co je to superpozice. :wink:

#3 Příspěvek od **Hill** » 12 čer 2010, 12:01

Začni třeba podle Kirchhoffa: I3=I1-I2 .
Souhlasíš?

lex200 · #4 Příspěvek od **lex200** » 12 čer 2010, 12:15

Jenže mě nevychází I1, když ty dva odpory 10R a 25R sečtu paralelně a k nim 15R sériově tak výsledný proud je jiný než je v řešení. Takže asi i tohle počítám špatně protože tam se to asi ještě nějak dělí v tom uzlu a to pravě nevím jak spočítat.

#5 Příspěvek od **masar** » 12 čer 2010, 12:31

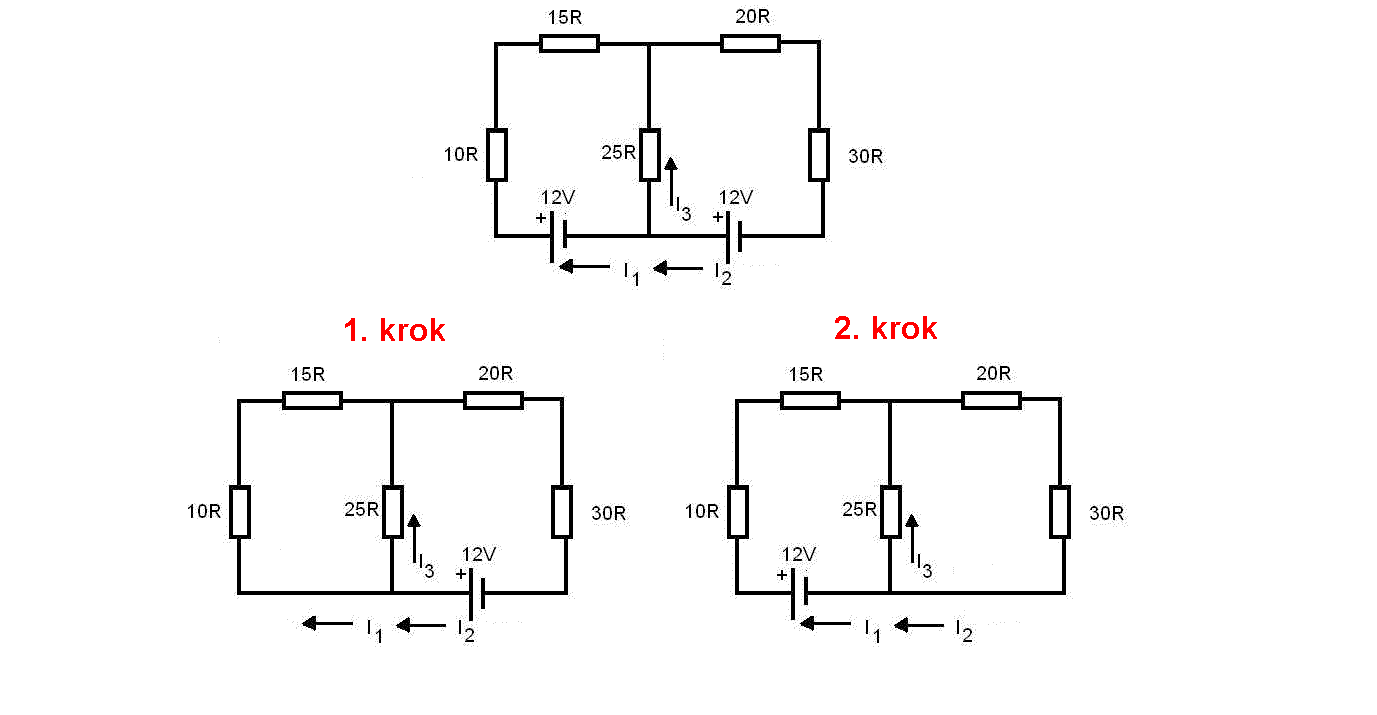

Ale ty odpory přece nejsou paralelně. Podívej:

AmarokCZ · #6 Příspěvek od **AmarokCZ** » 12 čer 2010, 12:43

Já bych to nepočítal superpozicí ale tak, že součet proudů v uzlu je roven nule a že součet napětí v okruhu je roven taky nule (takhle to počítáme u vodovodů a je to rychlejší než ta superpozice).

lex200 · #7 Příspěvek od **lex200** » 12 čer 2010, 12:49

To masar:
Takže spojím oba zdroje a v tom 1.kroku 25R,20R,30R sečtu a 10R,15R k nim paralelně? a ten zdroj bude teda 24V?

#8 Příspěvek od **Hill** » 12 čer 2010, 12:56

Napětí 24V bys mohl použít jen v případě, že by všemi články té baterie tekl stejný proud. Jenže každou polovinou, tedy každou baterií 12V, teče jiný proud...

petus · #9 Příspěvek od **petus** » 12 čer 2010, 13:26

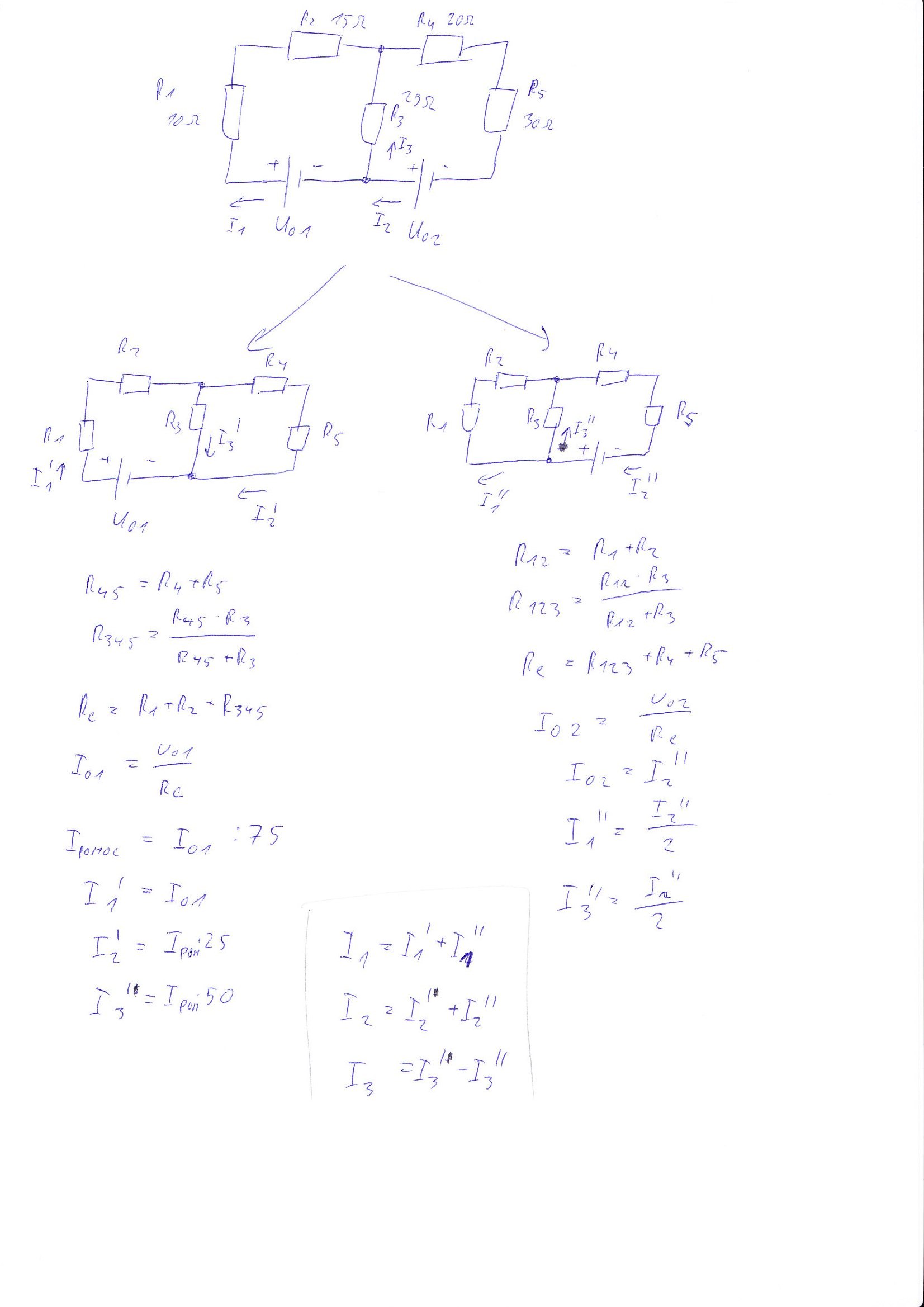

Zdroje nahradíš jejich vnitřníma ideálníma odporama (napěťový zdroj=zkrat,nulový odpor,,,proudový zdroj=rozpojený,nekonečný odpor) a poté počítáš pro jednotlivé proudy a výsledky od prvního a druhého zdroje přičeteš nebo odečteš,podle směru jednotlivých proudů...

EDIT: snad by to mělo být dobře...

#10 Příspěvek od **masar** » 12 čer 2010, 14:09

Postupuj takto:
V 1. kroku nejprve vypočítáš proud I2, potom I1 a I3
V 2. kroku nejprve vypočítáš proud I1, potom I2 a I3
Na závěr odpovídající proudy sečteš (pozor na znaménka).

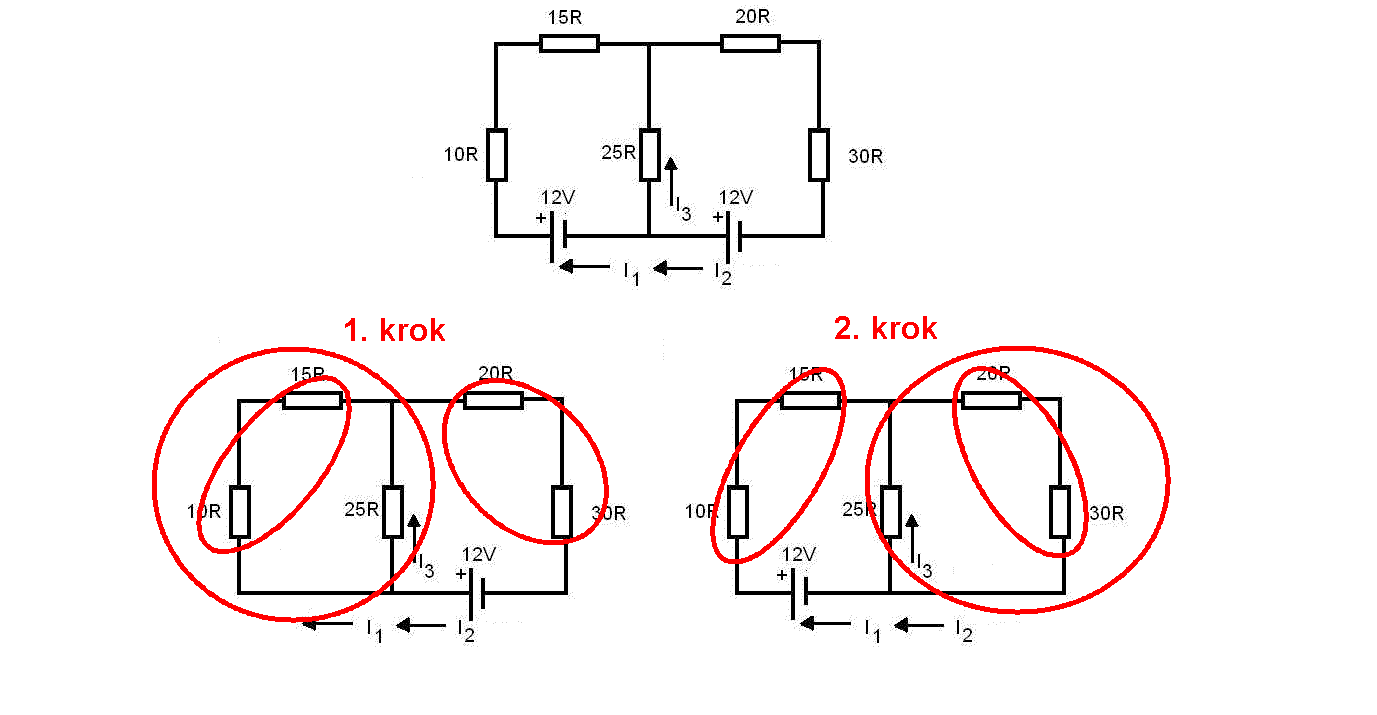

Hodnoty odporů vypočítáš postupně podle obrázku:

Ještě napovím: I2 = U/R = 12/(20+30+(25 ║(10+15)))
Potom I1 a I3 je už snadné.
:wink:

#11 Příspěvek od **Bernard** » 12 čer 2010, 20:56

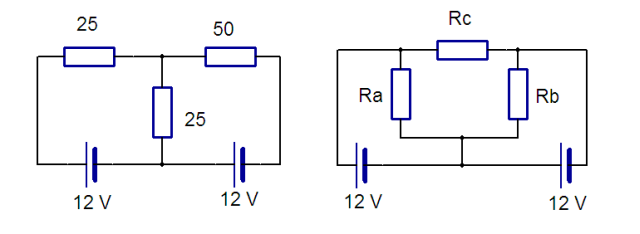

Ze všech návrhů tu vyplývá, že důležitější než vypočítat jeden příklad je naučit se nějakou metodu na řešení takových příkladů. A někdy se celkem hodí použít transformaci Y - Δ .

lex200 · #12 Příspěvek od **lex200** » 18 čer 2010, 18:00

Asi mě budete považovat za blbce ale ja z těch vašich odpovědí vůbec nepochopil jak to spočítat, podle těch vzorečků co napsal petus to sice chápu, ale jen ty odpory to počítání proudů už ne. Nespočítal by jste to někdo?
Pro upřesnění: není to domácí úkol takže řeči typu "jseš línej to počítat tak zaúkoluješ nás" si prosím odpuste.Tenhle příklad řešil mistr na praxi a taky to nemoh spočítat, tak mi ho dal jestli něco nevymyslím.

P.S. omlouvám se za pozdní odpověd ale celý týden jsem neměl přístup k internetu

#13 Příspěvek od **masar** » 18 čer 2010, 18:55

lex200 píše:...podle těch vzorečků co napsal petus to sice chápu, ale jen ty odpory to počítání proudů už ne....

Z této věty jsem pochopil v čem je problém. Ty prostě neovládáš Ohmův zákon a jeho aplikace.
Každý podobný příklad je založen na tom, že je třeba zjednodušit zapojení obvodu tak, aby se dal nakonec aplikovat Ohmův zákon.
:wink:

lex200 · #14 Příspěvek od **lex200** » 18 čer 2010, 19:13

já nechápu jak tam je I2= I pom 25. co znamená to I pom 25

Andrea · #15 Příspěvek od **Andrea** » 18 čer 2010, 19:19

lex200 píše:já nechápu jak tam je I2= I pom 25. co znamená to I pom 25

I2 = Ipomoc * 25
