Nemá niekto v svojej knižnici IO SP213ECA-L (RS232 Transceiver), alebo nebol by to ochotný vytvoriť?
Stefan31
EAGLE - knižnica
Moderátor: Moderátoři

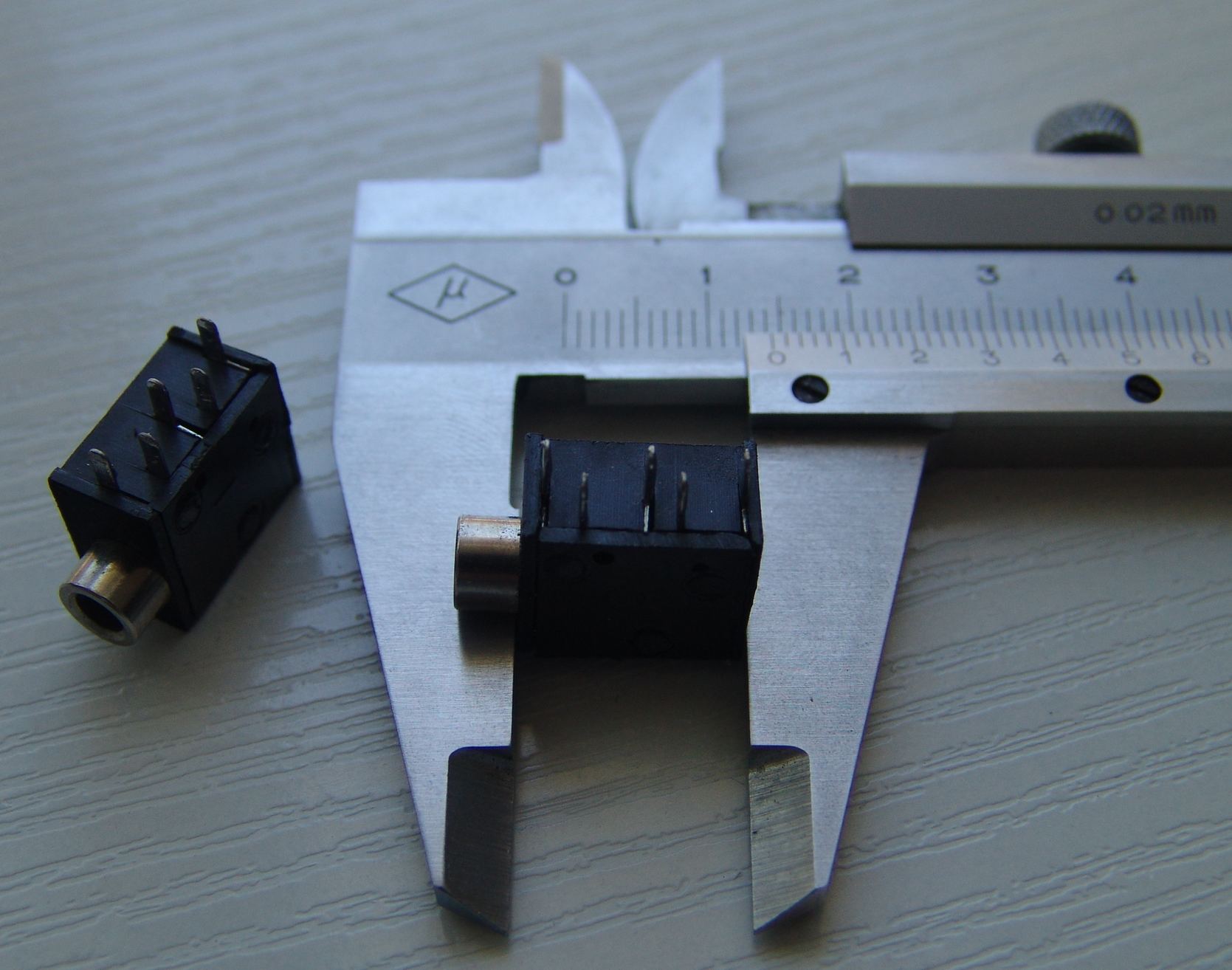

Taktiež tento stereo audio jack 3,5mm konektor nie je v knižniciach, nemá niekto?
Stefan31
Stefan31
- Přílohy
-
Jack konektor.jpg- Jack Stereo 3,5mm
- (171.51 KiB) Staženo 137 x
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:

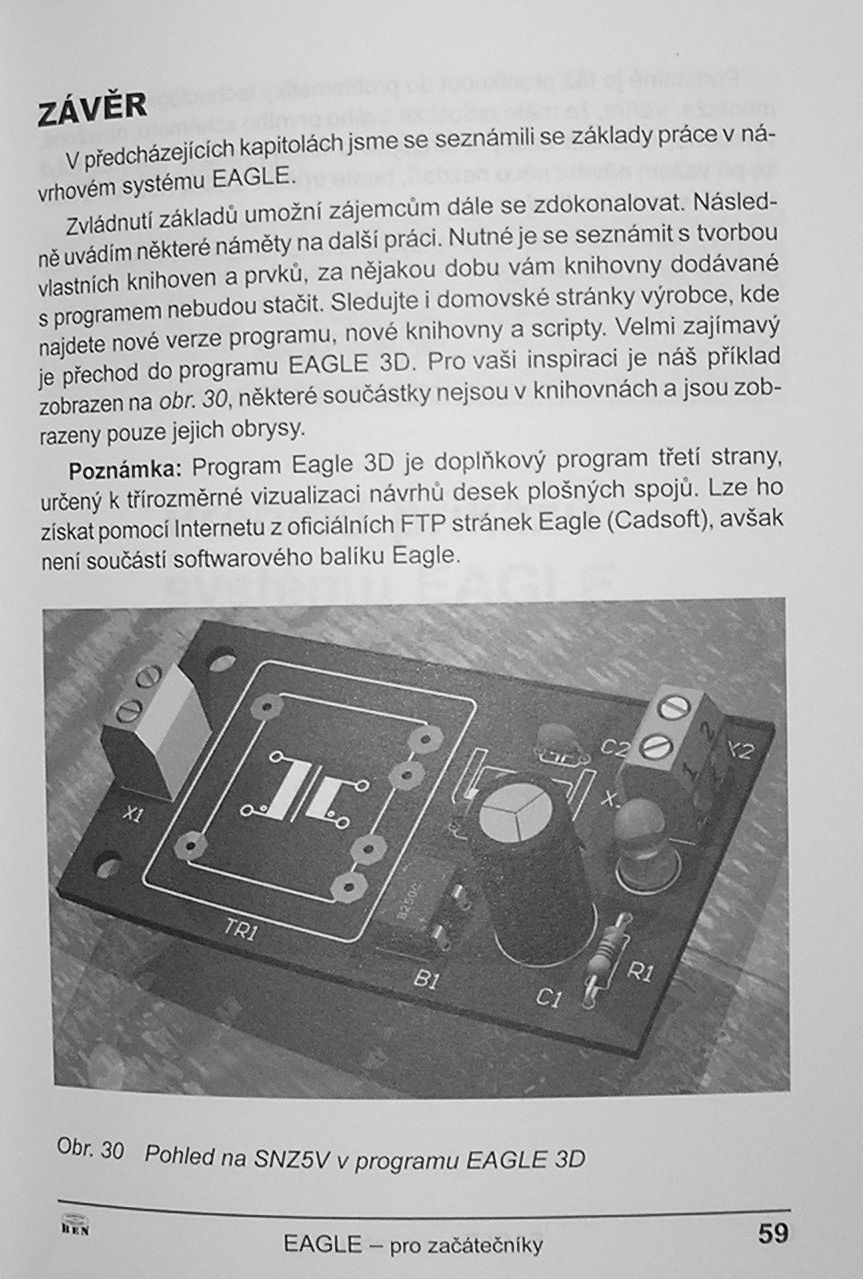

Mimochodem, umí ten EAGLE uživatelsky "dokreslit" knihovnu i v 3D ?
Pro mě jsou to jen opičárny, který absolutně nepotřebuju, ale někteří "mistři" se s tím pěkně vytahují, že navrhují svoje DPS v "reálu" včetně stínování.
Pro mě jsou to jen opičárny, který absolutně nepotřebuju, ale někteří "mistři" se s tím pěkně vytahují, že navrhují svoje DPS v "reálu" včetně stínování.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Zdravím všechny.
Nemá někdo náhodou nakreslené displeje VQC10? Kreslí se to dost špatně. Má to dvě řady pinů, přičemž piny mají standartní palcovou rozteč, ale ty řady už navzájem nejsou 2,54 kompatibilní. Chvilku (dvě vyučovací hodiny) jsem si s tím hrál, ale nikdy se mi nepodařilo umístit piny do řady v optimální vzdálenosti.
Předem díky.
Nemá někdo náhodou nakreslené displeje VQC10? Kreslí se to dost špatně. Má to dvě řady pinů, přičemž piny mají standartní palcovou rozteč, ale ty řady už navzájem nejsou 2,54 kompatibilní. Chvilku (dvě vyučovací hodiny) jsem si s tím hrál, ale nikdy se mi nepodařilo umístit piny do řady v optimální vzdálenosti.
Předem díky.
Re: EAGLE - knižnica
stefan31 píše:Nemá niekto v svojej knižnici IO SP213ECA-L (RS232 Transceiver), alebo nebol by to ochotný vytvoriť?
Stáhni si z EDU knihovnu MAXIM.lbr a v jeho položce MAX213ECWI je alternativa kterou pouze pomocí value přepíšeš na SP213ECA-L.
Vývody jsou shodné a package myslím také, případně použij jinou technologii kterou k IO zkopíruješ z Package.lbr.
MartinOV píše:Zdravím všechny.
Nemá někdo náhodou nakreslené displeje VQC10? Kreslí se to dost špatně.......
Ve výkresu Package si klepni na grid a změň palce na mm a do hodnoty gridu zadej poloviční hodnotu skutečné rozteče pinů. Zadej OK. Pak nanášej pinové symboly (dirky) co druhou linku, tak položíš všechno pěkně v řadě. Obrysové čáry můžeš kreslit pomocí přidržení klávesy ALT a nanášení myší, pokud budeš potřebovat jen jemné oddálení čar.
Přeji příjemnou práci. Uvidíš že ti to půjde rychle.
Jurik-EB píše:Obrysové čáry můžeš kreslit pomocí přidržení klávesy ALT a nanášení myší, pokud budeš potřebovat jen jemné oddálení čar.
Díky za tip, ten trik s Altem jsem nevěděl.
