Tak jsem projel gůůůůgla,ale nic kloudnýho jsem nenašel.Hledám schema na superreakční přímač s elektronkou..Stačí něco s triodou,protože hodláme použít RC5C. Hlavně mi jde o kostrukci cívek.
To,že někdo dělá věci jinak než by jsi je dělal Ty ještě neznamená,že to dělá špatně.
Nemám zájem o korekci pravopisu.
Nemám zájem o korekci pravopisu.
Promiň jsem blbec,Otec chce něco v pásmu 27MHz.Nebude to moc používat kvůli rušení,ale jde mu o zbastlení něčeho takového spíš pro radost.Hill píše:Na jaké frekvenční pásmo?
EDIT: Já mám v plánu ho v budoucnu stavět pro DV-SV-KV.
Díky Crifodo projdu to.
To,že někdo dělá věci jinak než by jsi je dělal Ty ještě neznamená,že to dělá špatně.
Nemám zájem o korekci pravopisu.
Nemám zájem o korekci pravopisu.
Našel jsem tu jedno schéma, kdysi jsme se s tím vyblbli: chodilo to s RL2,4T1 až někam k 500MHz, protože se dvěma závity na průměru 7mm (napájení do odbočky uprostřed) na to šel chytit zvuk II.TV programu, ten tehdy u nás byl dostupný jen z vysílače Krásné na K22.
S tuším 14 závity na průměru 15mm jsme poslouchali služby kolem 75MHz (nebo to bylo až nad 130MHz? Už ani nevím, sešit je v rozkladu a těžko určit, která stránka je ke které konstrukci: musel bych to znovu postavit a vyzkoušet).
Na 27MHz toho tehdy moc k poslouchání nebylo, ale to už si s cívkami vyhraješ: všechny mají napájení doprostřed vinutí, anténa se naváže přes malou kapacitu asi do čtvrtiny od středu cívky směrem k mřížce. Ve schématu je tam jen tečka.
Pro ten druhý program tam byly vsunuté dva závity připojené z dipólové antény. Myslím, že sousedi z nás měli radost, když jsme poslouchali: měli silně zarušenou televizi, to je bohužel vlastnost superreakčních detektorů.
Potíž byla s ladicím kondíkem, sehnal jsem tehdy "motýlka" s izolovaným rotorem v Pardubicích na burze. Cívka se vyměňovala, byly tam pro ni tři zdířky s roztečí po 1,5 cm.
Konstrukce samonosná v bakelitové krabičce B6, anodová baterie přimotaná zavařovací gumou dospodu, žhavení dvěma monočlánky.
Pořád mi ale něco říká, že tam byl ještě mezi mřížkou a mínusem napájení odpor 2M7. Ale je to moc let a, jak říkám, záznamy neúplné a mnoho let roztroušené a neseřazené, ani to vylepšení, kdy na vstupu byla RL2,4P2 jako předzesilovač, aby to tolik nevyzařovalo do antény, jsem už nenašel.
S tuším 14 závity na průměru 15mm jsme poslouchali služby kolem 75MHz (nebo to bylo až nad 130MHz? Už ani nevím, sešit je v rozkladu a těžko určit, která stránka je ke které konstrukci: musel bych to znovu postavit a vyzkoušet).
Na 27MHz toho tehdy moc k poslouchání nebylo, ale to už si s cívkami vyhraješ: všechny mají napájení doprostřed vinutí, anténa se naváže přes malou kapacitu asi do čtvrtiny od středu cívky směrem k mřížce. Ve schématu je tam jen tečka.
Pro ten druhý program tam byly vsunuté dva závity připojené z dipólové antény. Myslím, že sousedi z nás měli radost, když jsme poslouchali: měli silně zarušenou televizi, to je bohužel vlastnost superreakčních detektorů.
Potíž byla s ladicím kondíkem, sehnal jsem tehdy "motýlka" s izolovaným rotorem v Pardubicích na burze. Cívka se vyměňovala, byly tam pro ni tři zdířky s roztečí po 1,5 cm.
Konstrukce samonosná v bakelitové krabičce B6, anodová baterie přimotaná zavařovací gumou dospodu, žhavení dvěma monočlánky.
Pořád mi ale něco říká, že tam byl ještě mezi mřížkou a mínusem napájení odpor 2M7. Ale je to moc let a, jak říkám, záznamy neúplné a mnoho let roztroušené a neseřazené, ani to vylepšení, kdy na vstupu byla RL2,4P2 jako předzesilovač, aby to tolik nevyzařovalo do antény, jsem už nenašel.
- Přílohy
-
superreg_ink.png- Použité výstupní trafo bylo z nějakého malého lampáče, poslech na telefonní vložku 2x27 ohmu.
- (3.93 KiB) Staženo 141 x
V knize Amatérská radio technika I (Základy techniky krátkych a velmi krátkých vln) je několik stránek (na konci) věnováno superreakčním přijímačům. Na obrázcích je jen malá ukázka.
PS: tranzistorové zapojení Walkie-talkie se SR. přijímačem, je např. zde http://www.freeinfosociety.com/electronics/schemview.php?id=1870
PS: tranzistorové zapojení Walkie-talkie se SR. přijímačem, je např. zde http://www.freeinfosociety.com/electronics/schemview.php?id=1870
- Přílohy
-

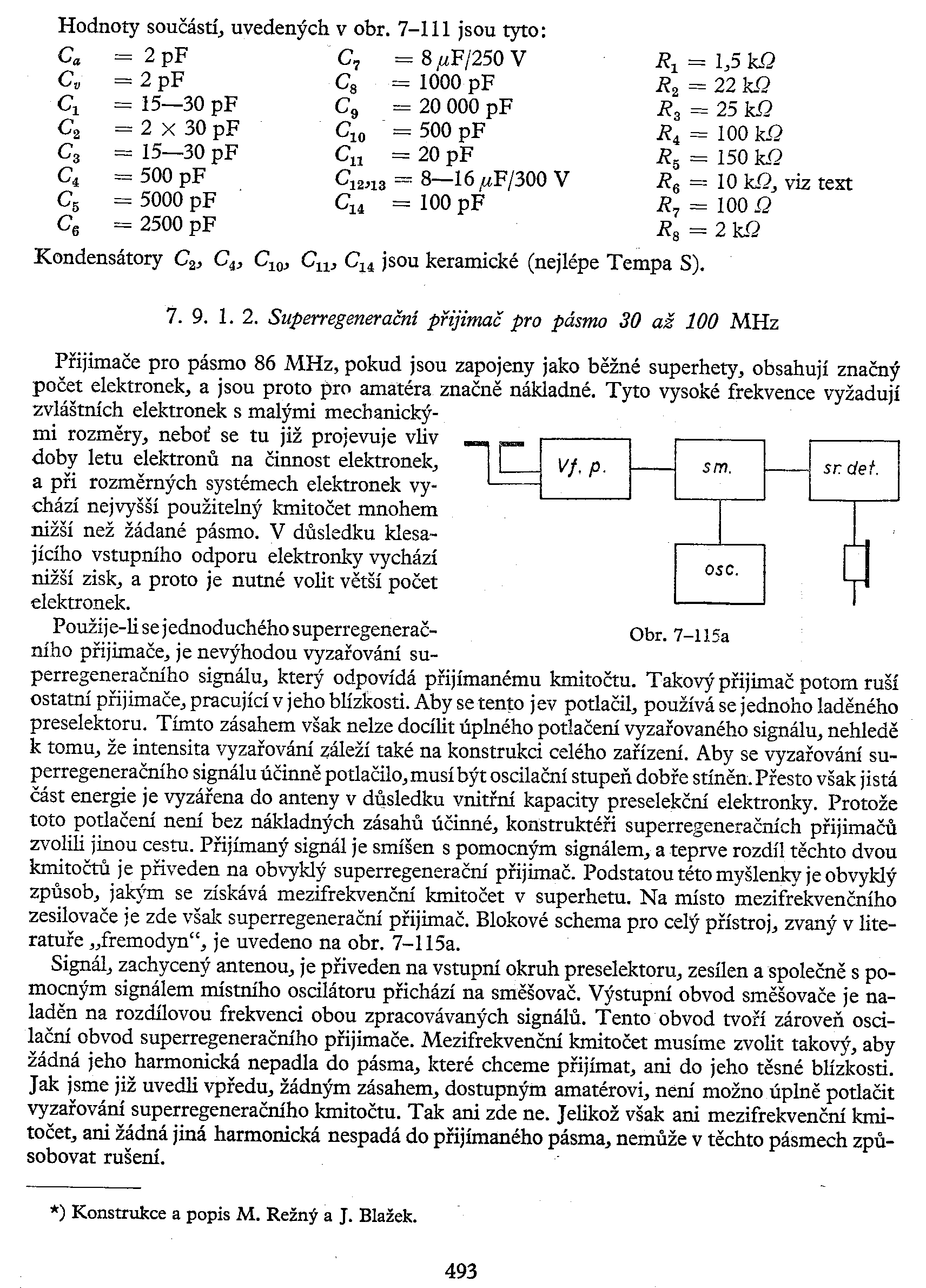

- ARTI493.png
- (142.99 KiB) Staženo 127 x
-

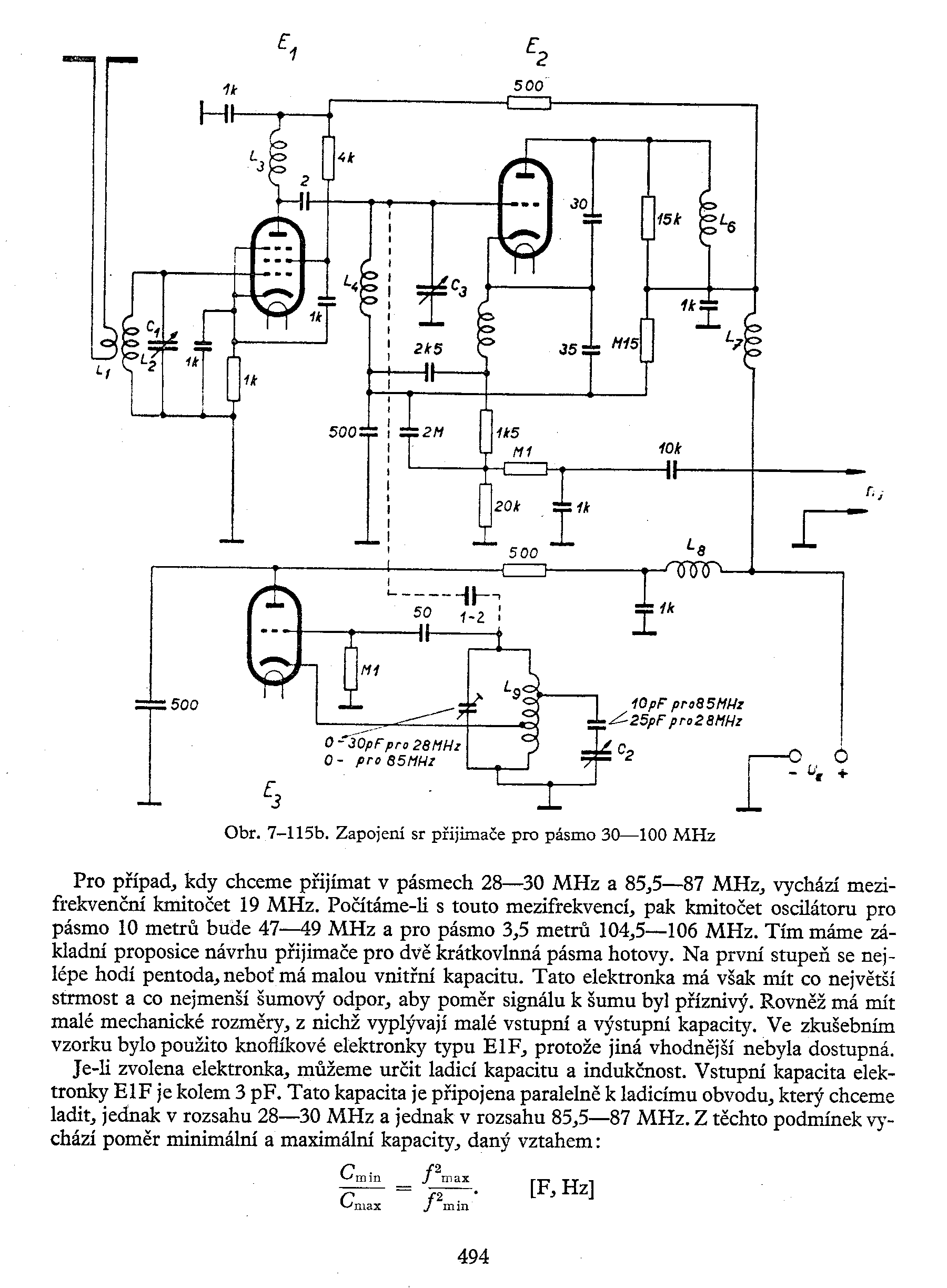

- ARTI494.png
- (85.28 KiB) Staženo 137 x
-

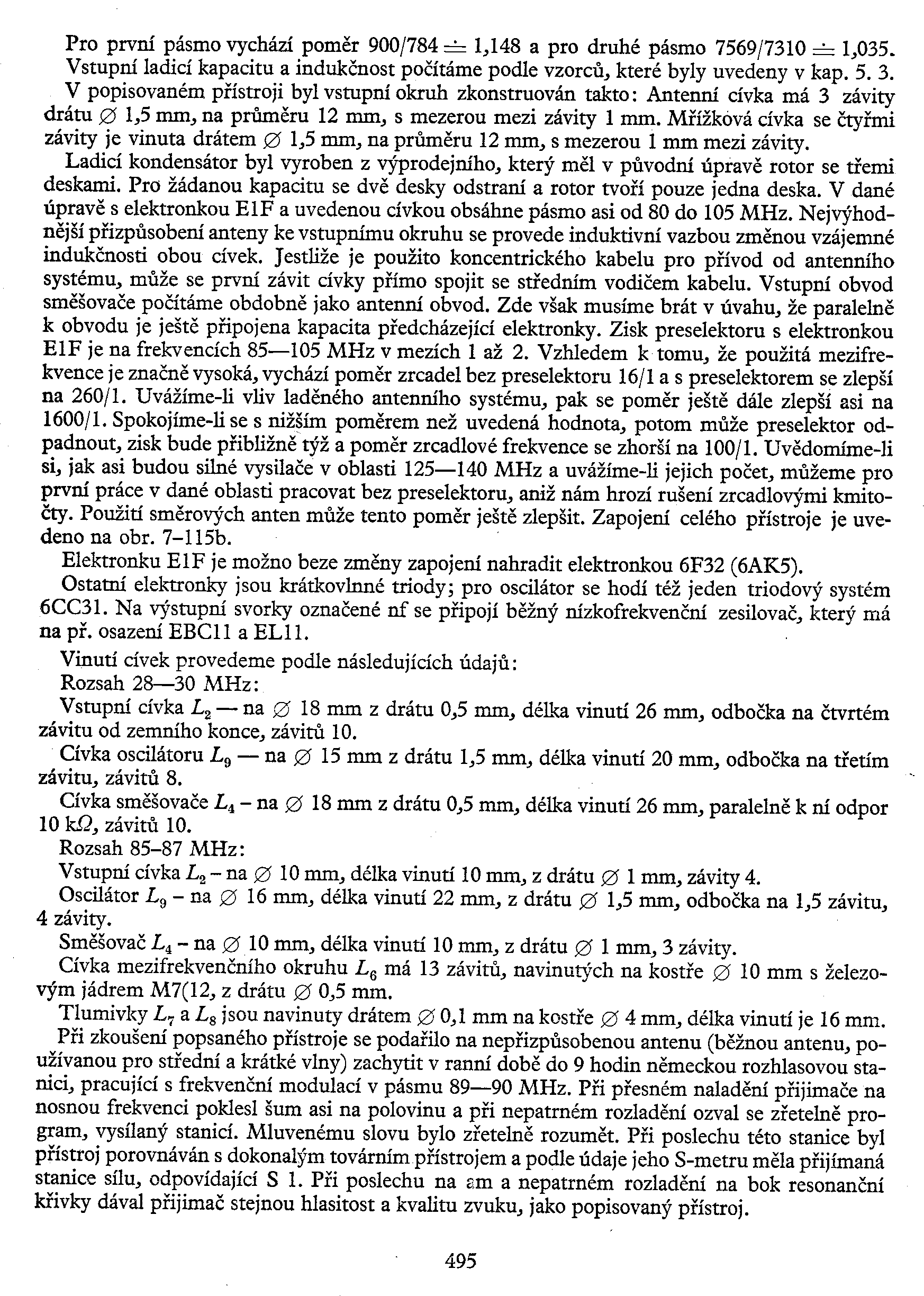

- ARTI495.png
- (167.62 KiB) Staženo 145 x
-

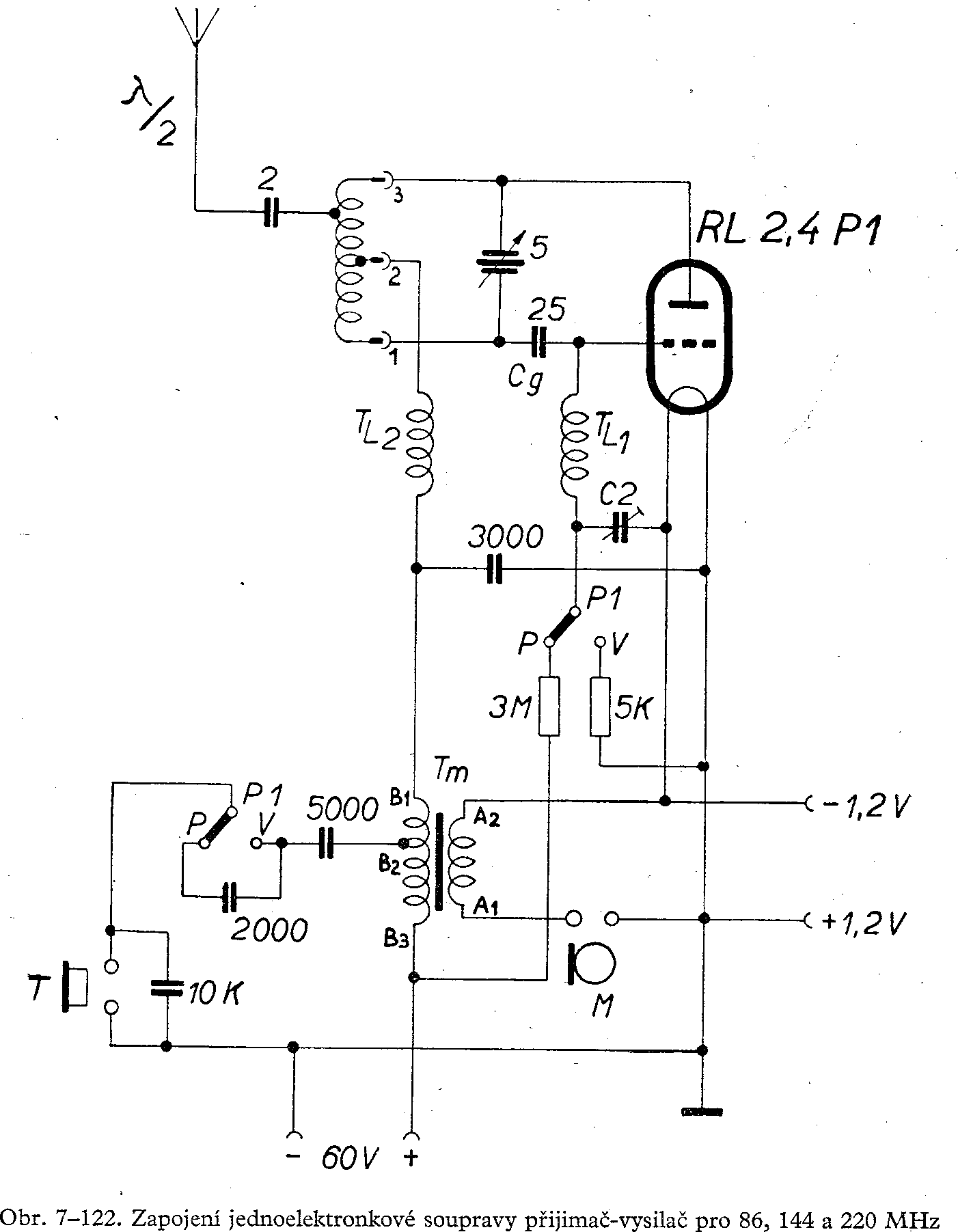

- ARTI501.png
- Obdoba Hillova zapojení, typoval bych, že před 50 lety to Vietnamci prodávali pod označením Walkie-talkie
- (29.97 KiB) Staženo 139 x
Tak jsem vyzkoušel schema od Hilla,protože mám rád jednoduché zapojení. Bez odporu s G1 na zem to nechodí,takže jsem tam dal 1M a pak 2M a s tím to chodí lépe.Použil jsem 6F32 v triodovém zapojení a místo výstupáku sluchátka.Ještě vyzkouším pásmo na SV a nechám to být.Celkem mne to zajímalo.Zatím jsem chytil něco na KV kolem 20metrů na cca 2metrovou anténu.Uvidíme,co ubastlí otec.
