zapojeni tepelneho spinace

Zpráva

petr1991 · #1 Příspěvek od **petr1991** » 13 črc 2010, 12:14

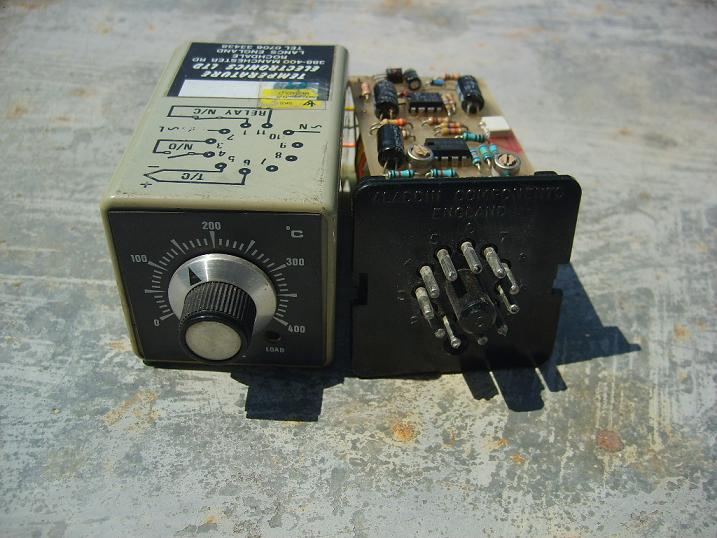

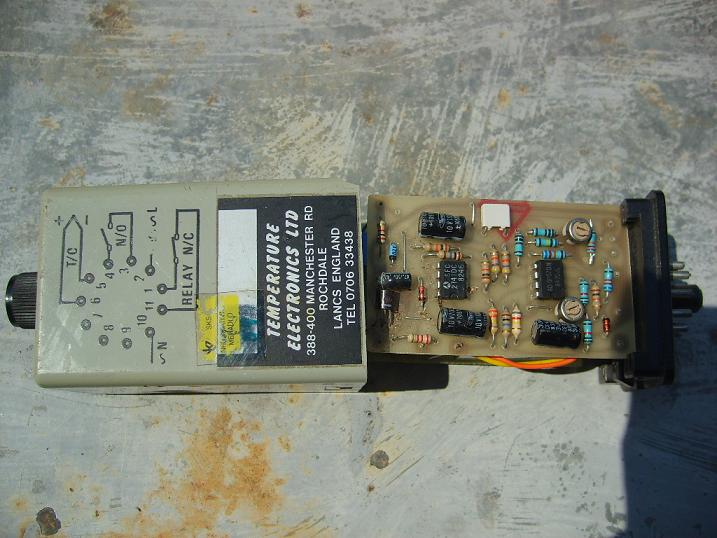

Zdravim, pred nejakym casem sa v jednej firme vyhadzovali nejake veci a medzi nima byl tento tepelny spinac. Chcel by sem ho ozivit ale nevim presne jake cidlo tam mam pouzit. Nemam od teho schemu, je to anglickej vyroby. Nevite nekdo co by sem tam mohel pouzit a pripadne kde to zehnat?

petr1991 · #2 Příspěvek od **petr1991** » 13 črc 2010, 12:15

Venda · #3 Příspěvek od **Venda** » 13 črc 2010, 12:20

Podle toho nákresu to vypadá na thermočlánek, takže jestli máš nějakou teplotní sondu k digitálnímu multimetru, asi jedině to. Teplota sice nebude sedět, ale mělo by to jít upravit na vstupu operáku (jestli tam nějaký je-nepřečtu označení švábů).

mirosne · #4 Příspěvek od **mirosne** » 13 črc 2010, 12:47

Nezabudni dodržať polaritu + a - pri zapojení termočlánku.

BOBOBO · #5 Příspěvek od **BOBOBO** » 13 črc 2010, 12:56

Myslím , že to ani jako hračku nepoužiješ , pokud ten termočlánek neseženeš (myslím pochopitelně u elektrikářů v podniku-alespoň by Ti mohli dát tipa , kde to odšroubuješ ) .

procesor · #6 Příspěvek od **procesor** » 13 črc 2010, 13:46

Termočlánok si vyrob sám. 20cm železného drôtu a 20cm odpotového-"konštantan". Na jednom konci ich zvar plameňom (malá gulička) a je to.
Na hrúbke drôtov nezáleží, stačí priemer 0.25-0.6mm
Železo je +, konštantán je -
dá to 52microV/°K.

mirosne · #7 Příspěvek od **mirosne** » 13 črc 2010, 16:04

Procesor - :aplause:

petr1991 · #8 Příspěvek od **petr1991** » 13 črc 2010, 17:39

ok, vyskusal bych to, ale
-mam tu nekolko odporovych dratu ale nevim ci to su konstantany. Da sa to nejak zistit? trebars farbu, odporem...
-musi byt dlzka tych dvoch materialu presne 20cm jak pise procesor? Nemoze to byt kusek dratu a trebars hrebik (klinec)?
-musa byt draty nutne zvarene? nestaci len omotat jeden drat (zbaveny oxidu) kolem druheho alebo drat kolem hrebiku?

petr1991 · #9 Příspěvek od **petr1991** » 13 črc 2010, 18:22

Tak sem vyskusal "priheftnut" el. prudem kusek odporoveho dratu co sem nasel na hrebik, zapojil sem to a nahril sem to letovackou a jak-tak to funguje. Relatko spina a rozepina podla teploty.

Chenzee · #10 Příspěvek od **Chenzee** » 13 črc 2010, 20:10

V mé (nedlouhé) praxi jsem se setkal v 98% případů s termočlánkem typu "J".

petr1991 · #11 Příspěvek od **petr1991** » 13 črc 2010, 21:08

Mozes mi prosim Ta vysvetlit, co znamena termoclanek typu "J"? V temto sem laik.

procesor · #12 Příspěvek od **procesor** » 13 črc 2010, 21:35

Pre meranie nad 100°C sa dá "zanedbať" chyba, ktorú generujú studené konce spojov s iným materiálom (npr.Cu) pri normálnej teplote(20-25°C). Prakticky každý dvojkov generuje aké-také napätie. Pre presné meranie by studené konce mali byť umiestnené v termostatoch. Bez termostatu treba studené konce vyviesť dosť ďaleko od meraného zdroja tepla.
Ďalej ten koeficient nie je konštantný. Pre veľké rozsahy sa používa linearizácia, a s tým súvisia charakteristiky označované písmenami npr. J,K... dá sa to vygúgliť. Tak možno nájsť kompenzátor pre tú-ktorú charakteristiku.

Chenzee · #13 Příspěvek od **Chenzee** » 13 črc 2010, 21:39

je to jeden z typů termočlánků. Koukni na net, jistě tam najdeš víc než dost informací okolo. Pokud ti nečiní moc velké problémy AJ, např. tu: en.wikipedia.org/wiki/Thermocouple

AmarokCZ · #14 Příspěvek od **AmarokCZ** » 13 črc 2010, 21:43

Termočlánek typu J je přesně to co psal procesor - spoj železa s konstantanem.
Je možné, že je to typ J, ale všeobecně se nejvíc používají K-čka (protože jsou téměř lineární, ale u termostatu je dostačující to J-čko)

petr1991 · #15 Příspěvek od **petr1991** » 13 črc 2010, 21:59

A ten spoj tych 2 kovu musi byt pevne zvareny? Nestaci len omotat ten odporovy drat kolem hrebika?
