Sony DVP NS-585P - zniceny zdroj Tamura

Zpráva

#1 Příspěvek od **rnbw** » 20 črc 2010, 10:43

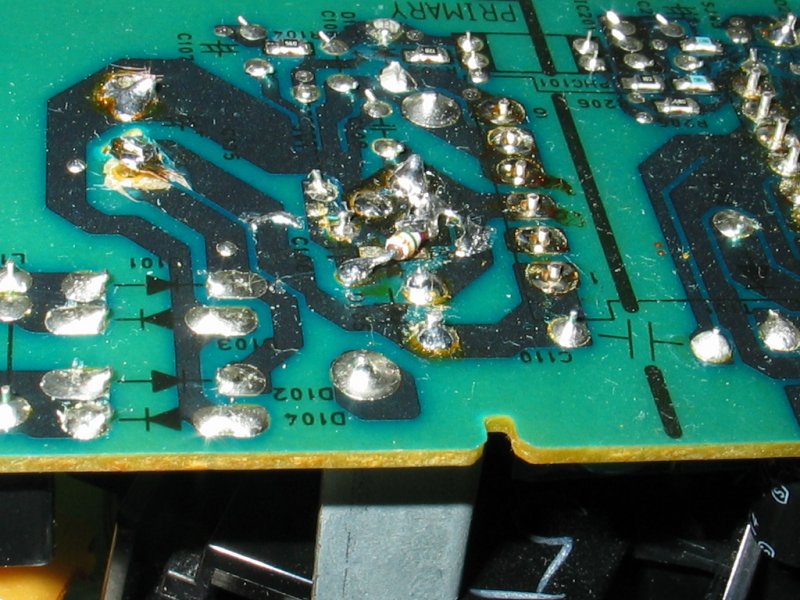

Dostal som Sony DVP NS-585P, kde niekto "opravoval" (znicil) zdroj. Spoje su otrhane z plosaku, je to zapatlane cinom a chyba tam viac suciastok.

Stiahol som si servisny manual (z eclubthai.com) pre DVP-NS355, NS507P, NS525P, NS575P a NS585P. Lenze tam su dva zdroje Mitsumi a ja tam mam Tamura, ktory je iny.

Kde by som nasiel vhodnu schemu? Nieco som nasiel na elektroda.pl, ale nemam dost bodov na stiahnutie.

mirosne · #2 Příspěvek od **mirosne** » 20 črc 2010, 17:32

Skús pozrieť tento SM:
http://www.edisk.sk/stahni/47642/sony_d ... .48MB.html

#3 Příspěvek od **rnbw** » 20 črc 2010, 17:51

Dakujem, to vyzera byt kompletny servisny manual. Ale su tam tiez len tie dva zdroje

Asi to bude tym, ze to nie je pre europsku verziu.

mirosne · #4 Příspěvek od **mirosne** » 20 črc 2010, 19:57

No tak potom neviem,či zoženieš tú správnu schému. :cry:

#5 Příspěvek od **rnbw** » 20 črc 2010, 21:30

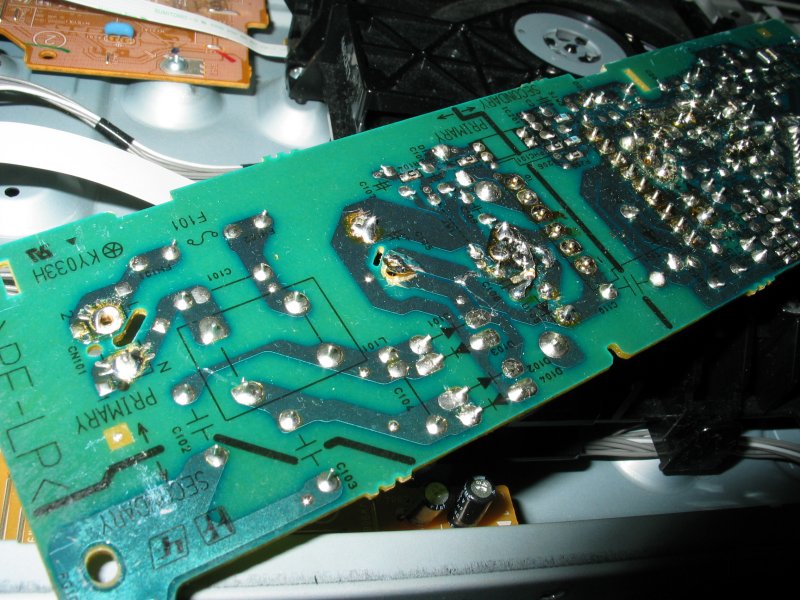

Chudak, takto dopadol...

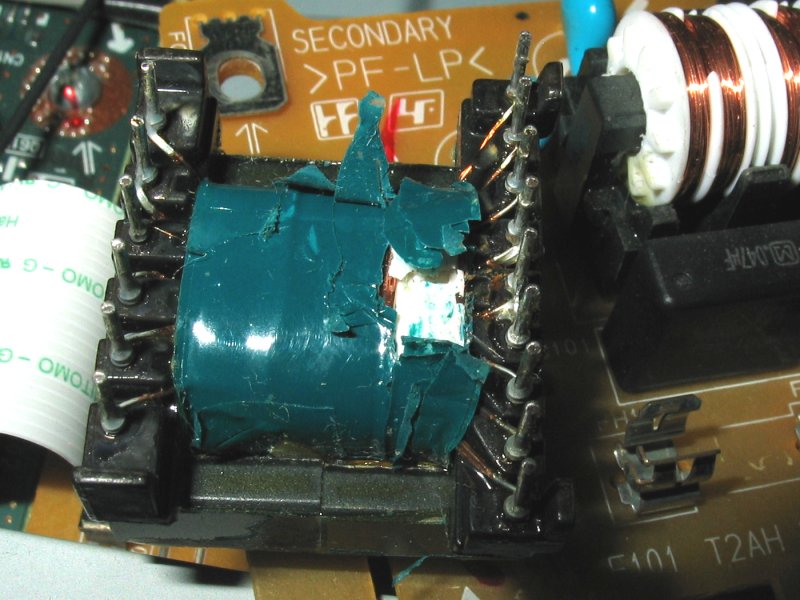

Ked vidim to trafo, tak to bude asi na vyhodenie.

Burajko · #6 Příspěvek od **Burajko** » 20 črc 2010, 21:44

Trafo sa ti asi previjat nechce :lol:

#7 Příspěvek od **rnbw** » 20 črc 2010, 22:13

Pozeral som detailne na to trafo a vyzera to tak, ze sa dalej nedostal - vinutia su neposkodene. Otazka je, preco sa v tom rypal.

Kazdopadne som schemu nasiel, akurat bez hodnot:
http://www.maritv.net/Public/data/Armus ... 5_Sony.pdf

Burajko · #8 Příspěvek od **Burajko** » 20 črc 2010, 22:30

U niektorych jedincov tazko popisat mozgove pochody.Zapoj to cez 25w ziarovku,vymen optron,alebo vsetko okolo obvodu.
Aky je tam riadiaci IO? MIP-2E5?

#9 Příspěvek od **rnbw** » 20 črc 2010, 22:39

Akurat ten chyba a neviem, co tam patri...

#10 Příspěvek od **rnbw** » 20 črc 2010, 22:48

Tak podla Poliakov tam asi ma byt MIP3E3SMY a D106 je zenerka 15V (alebo 12V?).

Burajko · #11 Příspěvek od **Burajko** » 20 črc 2010, 23:09

Ja mam nieco podobne (MIP-2E5),chytrak tam dal 2sk2545.

este aj prehodil vyvody,aby mal drain na +300v.Ostatne suciasky skus trafit podla datasheetu.
http://www.avelmak.sk/index.php?lm=431& ... icle=12349 je to len premaskovany TOP224Y.

#12 Příspěvek od **rnbw** » 20 črc 2010, 23:13

Kto vie, kolko a akych suciastok tu namiesto toho MIP bolo :lol:

Datasheet je po japonsky

A nie je tam ziadna schema. Idem to objednat a potom sa uvidi...

Burajko · #13 Příspěvek od **Burajko** » 20 črc 2010, 23:14

Precitaj si prispevok nad tym.

Burajko · #14 Příspěvek od **Burajko** » 20 črc 2010, 23:18

rnbw píše:Tak podla Poliakov tam asi ma byt MIP3E3SMY a D106 je zenerka 15V (alebo 12V?).

Ta zenerka je len ochranna(na kond.),alebo ten MIP nema internu.D105 je v akom stave?Podla str.7 http://pdf1.alldatasheet.com/datasheet- ... P224Y.html tam moze ist http://www.avelmak.sk/index.php?pg=srch&vyraz=P6KE200 + dioda BYV26C

#15 Příspěvek od **rnbw** » 23 črc 2010, 22:21

Tak som sa do toho pustil. Dal som tam MIP3E3SMY, elyt 47uF/400V a premeral vsetko na primarnej strane.

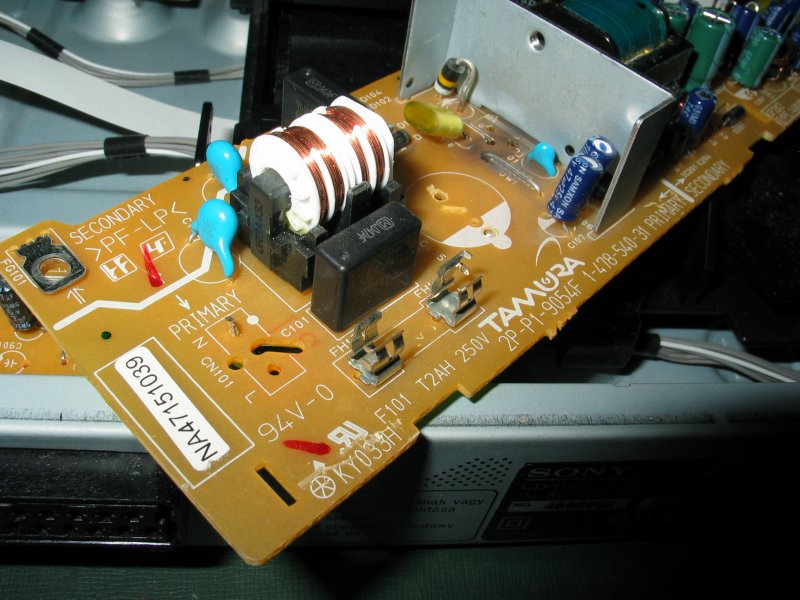

D105 sa javi ako obycajna dioda, na plosaku je tiez obycajna znacka diody. Ale su tam stopy po spajkovani, tak neviem, ci je povodna (vidiet ju na fotke pri chladici - cierna s bielym a zltym pruhom).

Dalej zistujem, ze D106 asi nebude 12V ani 15V, kedze maximalne povolene napatie na pine C je 8V... Takze asi radsej 7,5V (mimochodom ta nahrada, co tam bola naprasena, bola uplne zle - anoda nebola na zemi, ale spolu s katodou na pine C...).
