Schéma zdroje 1,2V-35V

Zpráva

tegrub · #1 Příspěvek od **tegrub** » 12 srp 2010, 11:26

prosím někoho z vás,zdali by mi mohl poslat nějaké jednodušší schema stabilizovaného zdroje napětí s LM317t v rozsahu 1,2V-35V,20A.trafo mám dostatečného výkonu.ja jsem k tomu použil tranzistor 20A 250w a vždycky při větším zatížení odešel,i když ho intenzivně chladím.jsem jen amatér začátečník.děkuji

BOBOBO · #2 Příspěvek od **BOBOBO** » 12 srp 2010, 11:30

http://www.ebastlirna.cz/modules.php?na ... D+pr%F9raz
+ další druhý průraz

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 12 srp 2010, 12:08

A hlavně si přečíst něco o SOA ( Safe Operating Area).

#4 Příspěvek od **EKKAR** » 12 srp 2010, 19:22

Hooodně zjednodušeně řečeno - NELZE ZATĚŽOVAT TRANZISTOR ZÁROVEŇ VYSOKÝM KOLEKTOROVÝM NAPĚTÍM I PROUDEM. Běžně se tento problém řeší paralelním spojováním více kusů shodného typu výkonových tranzistorů na společném chladiči - prolez tady fórum, o paralelním spojení výkonových trandů je zde několik vláken. Zase hoodně zjednodušeně řečeno - u tranzistoru můžeš počítat s reálnou zatížitelností někdy i méně než 50% katalogového maxima, takže pokud požaduješ proud 20A při výstupním napětí 1,2V - a máš k tomu trafo se sekundárním napětím nějakých 30V, musíš počítat s tím, že budeš potřebovat do okolí rozptýlit teplo pocházející z nějakých 600VA, které Tvůj lineární stabilizátor musí "někam uklidit" - protože toto teplo se vytvoří na koncových tranzistorech...

tegrub · #5 Příspěvek od **tegrub** » 13 srp 2010, 10:35

Ano, zkoušel jsem i 2 tranz. na chladič i s vyrovnávacími odpory,ale odešlo to.děkuji za vaše rady.

BOBOBO · #6 Příspěvek od **BOBOBO** » 13 srp 2010, 10:45

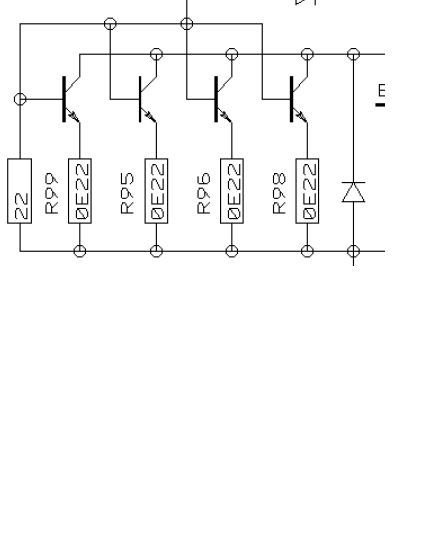

To se můžeš dostat až sem , takhle daná stará KD i se zobrazenou rychlou didou by to měly vzít .

#7 Příspěvek od **EKKAR** » 13 srp 2010, 18:52

tegrub píše:Ano, zkoušel jsem i 2 tranz. na chladič i s vyrovnávacími odpory,ale odešlo to.děkuji za vaše rady.

Použij to půlkilo hmoty, která by se měla nacházet mezi Tvýma ušima a uvažuj - tranzistor, který používáš, má teoretické maximum kolektorové ztráty 250W. Prakticky se u něj můžeš bezpečně bez hrozby odletu do silikonového nebe pohybovat v oblasti tepelné ztráty zhruba do 150W. Pokud potřebuješ "vyzářit" do okolí úbytek v řádu 600W, budeš takové trandy potřebovat MINIMÁLNĚ ČTYŘI - přesně jak píše BOBOBO. Pokud sji tam měl jen 2 kusy a zatížils to jak píšeš, měls na každém zhruba 300W a tudíž se nediv, že Ti udělaly "pápá"...

#8 Příspěvek od **rnbw** » 13 srp 2010, 19:27

Spalit na tranzistoroch 600W pri vystupnom vykone 24W nevyzera ako dobry napad... Preto zdroje takychto vykonov su bud spinane alebo sa tam prepinaju odbocky z trafa.

BOBOBO · #9 Příspěvek od **BOBOBO** » 15 srp 2010, 16:05

rnbw dve kontrolné otázky : a)čo je lacnejšie , špeciálne trafo s prepínačom , alebo 4xKD ? a druhá , Myslíš , že bude tento zdroj trvale prevádzkovaný ?

#10 Příspěvek od **rnbw** » 15 srp 2010, 16:19

Pravda, trafo by sa muselo specialne vyrobit.

Pri tych 600W treba este pripocitat 2kg hlinika a aspon jeden ventilator, aby to vydrzalo aspon chvilu. Trvala prevadzka asi jedine v zime namiesto ohrievaca

tegrub · #11 Příspěvek od **tegrub** » 16 srp 2010, 12:00

máte chlapi všichni pravdu,takže to nechám plavat.trafo stočit nejde,abych nadělal odbočky a ani by to nemělo cenu se stím párat.ještě jednou díky.
