Settopbox Hyundai DVBT231

Zpráva

555 · #1 Příspěvek od **555** » 15 srp 2010, 22:29

rikam hned na zacatku,ze je po bource,je vadný usměrnovací můstek,pojistka,filtrační kondy za můstkem,řídící IO,zkráceně dá se řít že celej primár je v čudu i na sekundáru je proražená ta výkonová dioda.po čase bouřky byl jen v pohotovostním režimu.plošnák očouzen nijak není.chci se jen zeptat jestli se nemohlo dojít i k poškození tuneru abych věděl zda má vubec cenu něco na tom opravovat?

555 · #2 Příspěvek od **555** » 15 srp 2010, 23:08

je to muj setopbox a sem uz na nej zvyklej a nechtel bych ho vymenit za jiny.soucastky vsechny by byly ze suplikovych soucastek,ale jde jen o to zda má smysl je hledat vubec.abych to pak neslozil a zjistil že nefunguje tuner :cry:

pida_m · #3 Příspěvek od **pida_m** » 16 srp 2010, 10:09

takže se dá usoudit, že předpětí tam vniklo po napájecí síti nikoli anténou, takže tuner bude asi v pořádku, ale zato procesor bude v háji.
Takže nemá !

#4 Příspěvek od **rnbw** » 16 srp 2010, 10:24

Ak tam su standardne napatia (5V, 3.3V a pod.), tak na skusku odpoj zdroj a pripoj nahradny (napr. PC zdroj), ci sa to rozbehne.

fero7 · #5 Příspěvek od **fero7** » 16 srp 2010, 14:45

pida_m píše:takže se dá usoudit, že předpětí tam vniklo po napájecí síti nikoli anténou, takže tuner bude asi v pořádku, ale zato procesor bude v háji.
Takže nemá !

To nemozes takto hodnotit.

555 · #6 Příspěvek od **555** » 16 srp 2010, 18:08

dekuji vam vsem za cenne rady.zkusim to teda rozbehnout pres ten externí zdroj a uvidíme.

jo nenapsal jsem typ je to DVBT231.

shánel jsem na googlu schéma aspon zdroje vic nepotřebuju,abych věděl jaké tam jsou ty napětí a odkud.

neměl by někdo?

555 · #7 Příspěvek od **555** » 16 srp 2010, 22:23

nikdo nemá schéma zdrojové části?pořád ho nemuzu sehnat.ani na tistáku právě nejsou vytištěna napětí.zdroj je na jedné desce s ostaními obvody.takhle právě nevím jaká napětí tam jsou potřeba :roll:

555 · #8 Příspěvek od **555** » 19 srp 2010, 21:09

opravdu nikdo se tu nenajde?

Devo70 · #9 Příspěvek od **Devo70** » 19 srp 2010, 21:48

Koľko máš výstupných napätí?
DualBox má 3,3V - 5V - 12V - 24V
Veľkosť napätí odhadneš podľa napätí na výstupných elektrolytoch.

555 · #10 Příspěvek od **555** » 19 srp 2010, 22:49

jenže to já právě nevím kolik ta mmám napětí:-(já o tom set top boxu nemám nic.

jen je zde elit 1000/16v.počet vývodu z imp.traja je celkem 5 a dva sou spojený v jeden.

na dps je napsáno DT2005-ZC01-01(A)
P/N 30382005071
2008.08.15

Devo70 · #11 Příspěvek od **Devo70** » 21 srp 2010, 20:35

Odfoť to.

555 · #12 Příspěvek od **555** » 22 srp 2010, 11:38

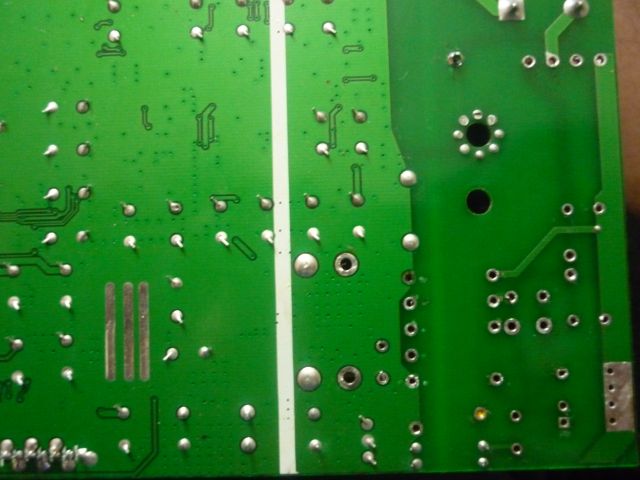

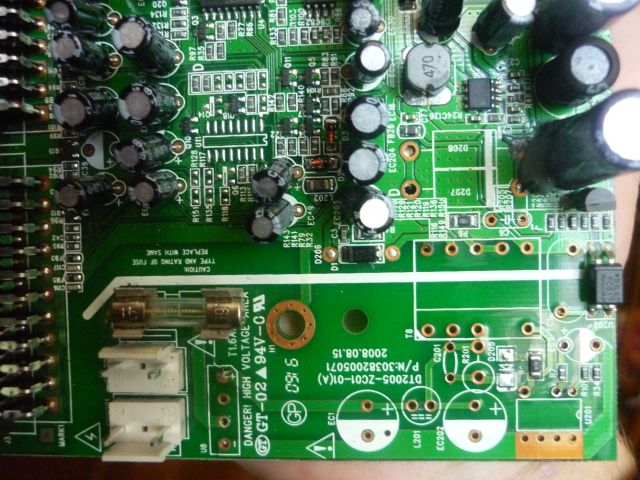

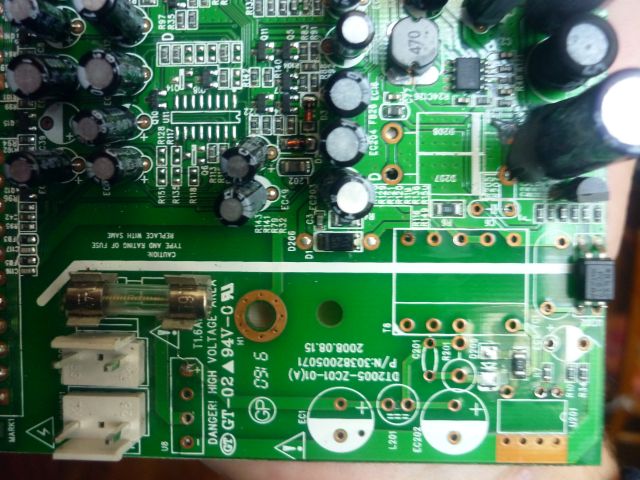

tak posílám foto.dps ze zhora i zespoda.součástky na primáru jsou vypájené.trafa jsem vypájel aby byly vidět lépe ty cesty.můžete mi prosím někdo pomoci?

555 · #13 Příspěvek od **555** » 22 srp 2010, 21:48

tak ještě přidám sem pár věci.

kam vedou ty piny přesně kdyby to nebylo poznat z fota.

začnu od toho pinu co je hned vedle te SMD diody (vlevo - při pohledu na ten obrázek DPS ze strany součástek)

Pin 1 je není zapojen.
pin 2 je napojen na tu SMD diodu (RS 1G) a z katody na elit 100uF/25V.
pin 3 je spojen s pinem 4 a vedou do té výkonové diody (pozice D207 - chybí tam protože byla ve špatná)a z její katody vede na elit 1000uF/16V
a pin 5 vede ze strany součástek k SMD odporům a ze strany spojů tvoří zem (tento pin je spojen i s kovovým krytem tuneru)

jeslti ten pin 1 teda netvoří přes to trafo tu zpětnou vazbu do primáru

může mi prosím tedy někdo pomoci kam tedy jaká napětí přivést?

555 · #14 Příspěvek od **555** » 22 srp 2010, 21:55

na pin 2 asi patří přivést napětí 24V (podle toho elitu na 25V)
a na pin 3 a 4 přivést 12V podle elitu na 16V

ale pak už nevím

je mi jasné že kdybych na zkoušku připojoval třeba ten PC zdroj,takže nemůžu ty napájecí napětí připojit přímo na ty piny co vedou od trafa,protože ten PC zdroj už má ty větve usměrněný a vyfiltrovaný.to už vím kam je pak připojím.jen bych potřeboval zda by někdo ochotný mi řekl,jakému pinu náleží jaké napětí

Devo70 · #15 Příspěvek od **Devo70** » 22 srp 2010, 22:52

Zdroj asi nieje vyfotený ceý. Hore mi niečo chýba. Málo napätí dáva.

1. Nad optočlenom je čo? TL431?
2. Nad výkonovou diódou je aký SMD IO?
