problem se zdrojem konstatniho proudu

Zpráva

benik3 · #1 Příspěvek od **benik3** » 21 srp 2010, 22:38

Ahoj.
Udelal jsem si doma zdroj konstantniho proudu s LM317 a 7805 pro napajeni laser diody. Oba zdroje ale maji jednu vadu.
Pokud pripojim zatez az po zapnuti zdroje, objevi se tam na malou chvilku nekolikanasobne vetsi proud, nez mam nastaven (i pri 50mA to staci na zniceni diody).

Da se s tim neco delat?
Pokud by omylem doslo k preruseni kontaktu (at uz pri mereni proudu nebo kdykoli potom), dioda je v kremikovym nebi. Timto zpusobem uz mi jich nekolik odeslo.

Dikobraz · #2 Příspěvek od **Dikobraz** » 21 srp 2010, 22:45

Zdravím , myslím že 317-tka potřebuje aspoň nějakou konstantní zátěž. Obvykle se to řeší větráčkem pro chlazení nebo žárovička jako indikace zapnutí.

benik3 · #3 Příspěvek od **benik3** » 21 srp 2010, 22:52

hmm. takze proste paralelne s laser diodou pripojim jeste nejakou obycejnou LED?

Akorat ze pri odpojeni laseru by doslo ke spaleni LED.

AmarokCZ · #4 Příspěvek od **AmarokCZ** » 21 srp 2010, 23:23

Pokud máš na výstupu LM-ka velký kondík, tak ho vyhoď.

benik3 · #5 Příspěvek od **benik3** » 22 srp 2010, 12:02

to uz jsem zkousel. Nepomohlo. Chci pouzit ten 7805, kvuli presnejsi regulaci proudu (u lm317 jsou hrozne malinly hodnoty odporu a nejmensi trimer jsem sehnal 100ohm) a ten tam ma jen 0.1uF

jankop · #6 Příspěvek od **jankop** » 22 srp 2010, 16:11

Nepochybně někde děláš chybu. Není důvod, aby byl s tímto proudovým zdrojem problém. problémem může být výstupní kondenzátor, který se při chodu naprázdno nabije na maximální napětí a při připojení se vybije do LED. Ošetřil bych to zenerovou diodou vhodného napětí a výkonu paralelně k výstupním svorkám zdroje.
Pokud bych dělal proudový zdroj, tak jedině s LM317 vzhledem k daleko nižším předpokládaným ztrátám.

benik3 · #7 Příspěvek od **benik3** » 22 srp 2010, 16:18

Tak ja to jeste zkusim nejak vyzkoumat. Zkousel jsem 2 LM317 i 2 7805 a delaly to vsechny.

Jak uz jsem rekl, 7805 chci pouzit kvuli lepsi nastavitelnosti. Nejmensi trimer jsem sehnal 100ohm a pri 350mA musim u LM317 nastavit cca 4ohmy, kdezto u 7805 cca 14ohmů.

Atlan · #8 Příspěvek od **Atlan** » 22 srp 2010, 16:29

a ked pozujes odpor 10R vykonovy a k nemu paralelene trimer a jeho bezec pripojis na ADJ ?

benik3 · #9 Příspěvek od **benik3** » 22 srp 2010, 16:32

dat k tomu paralelne odpor jsem zkousel. Problem je v tom, ze to neni linearni a pri tech malych hodnotach to ani neni poznat.

AmarokCZ · #10 Příspěvek od **AmarokCZ** » 22 srp 2010, 17:20

benik3: to jako přes trimr teče 350mA??

#11 Příspěvek od **jezevec** » 22 srp 2010, 17:21

Tak tam přidej OZ a hodnota trimru může být o dva řády větší. Schéma najdeš v datasheetu.

benik3 · #12 Příspěvek od **benik3** » 22 srp 2010, 21:26

amarok: tezko rict, nemeril jsem, odpor se zapojuje mezi adj a out.
jezevec: Hmm, ale proc to zase zbytecne komplikovat

#13 Příspěvek od **masar** » 22 srp 2010, 22:15

Pokud se nemýlím, tak stěžejním problémem není snadnost regulace vhodným trimrem, ale proudový impuls po zapnutí nap. napětí s připojenou zátěží. Myslím, že délka vlákna by si už zasloužila uvést konkrétní schema zmiňovaných stabilizátorů (zdrojů proudu). Vím, že by to měla být datasheetová zapojení, ale tam taková vlastnost obvodu popsána není, kromě 5us překmitů u LM317. Pokud by se prokázalo, že je to neodstranitelná vlastnost IO (sám jsem se s ní ještě nesetkal), pak je lépe přejít k jinému IO nebo k zapojení s diskrétními součástkami.
Jinak je mi "proti srsti" nechat téci výstupní proud přes nastavovací trimr. :wink:

benik3 · #14 Příspěvek od **benik3** » 22 srp 2010, 22:19

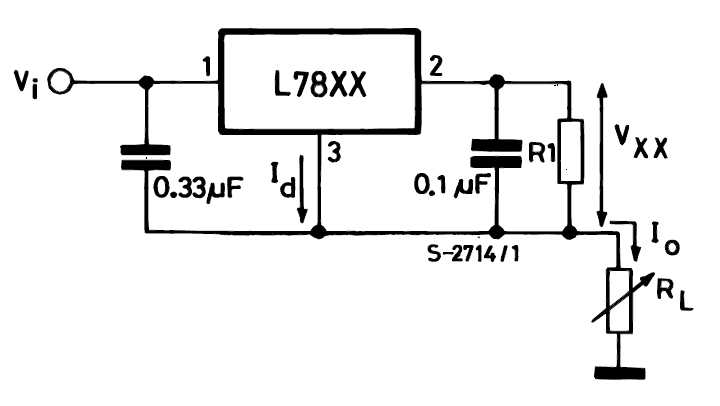

masar. Poblem neni v zapnuti nap. s pripojenou zatezi ale naopak-pripojeni zateze po zapnuti napajeni. Jinak to nedela. Schema zde :

mirku · #15 Příspěvek od **mirku** » 22 srp 2010, 22:30

... pokud musíš připojovat zátěž na už zapnutý proudový zdroj (což je blbost), tak musí téct část proudu do "umělé" zátěže - proud nastavit na 400mA, z toho 50mA bude do ní ... :idea:
