Náhrada SMD EZ7MY622

Zpráva

Radek156 · #1 Příspěvek od **Radek156** » 26 srp 2010, 20:50

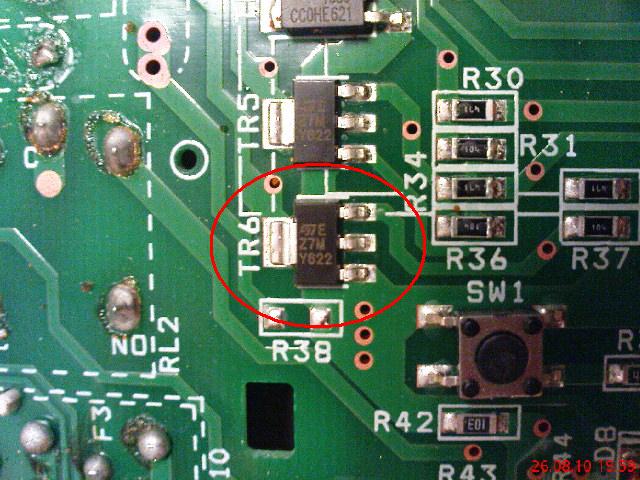

V řídící jednotce myčky ARDO se mi v jedné smd přetvořil polovodič na plno a myčka stále napouští. Pod součástkou je to mírně ožahlé, asi nezvládla zatížení. Ze zapojení jsem vyvodil že pouští "nulu" k el.mg. ventilům a je řízena z procesoru přes ULN2003 a rezistor 10kohm. Datašít jsem nenašel a strejda gůgl si taky neví rady. Prosím o pomoc při hledání ekvivalentu (nebo budu muset utírat nádobí!) Díky Radek

#2 Příspěvek od **Killroy** » 26 srp 2010, 21:57

Triak, viz www.ges.cz/-z0103mn-ges04913466.html
Běžně odcházejí, zjevně tam jedou na hranici. Alternativní proveřená náhrada zde (dopasovat, zapojení vývodů sedí)
Podobná debata: www.ebastlirna.cz/modules.php?name=Foru ... highlight=

Přesunuto. Killroy

Radek156 · #3 Příspěvek od **Radek156** » 26 srp 2010, 22:19

100x díky! Dám vědět jak se zadaří.

Radek156 · #4 Příspěvek od **Radek156** » 28 srp 2010, 20:05

Součástku jsem nesehnal, tak jsem vyzkoušel obyč. BT136 ( 4A/600V) v pouzdře TO220, místa tam bylo dost. zařízení funguje jak má, tak doufám že i nadále vydrží. Opravám zdar, ať se daří i ostatním.
