Životnost ovíjeného spoje.

[vombat]

Dostal jsem do sbírky KENWOOD ELEVEN II, což je AM-FM tuner se zesilovačem. Po kontrole jsem ho zapnul, ale oba kanály poslechově nic moc, těžko popsat, jakoby šumí a zkreslují. Obdobně se mi choval jeden kanál AZS 224, také jsem nemohl přijít na závadu a až tady na fóru mi kdosi poradil, ať zkontroluju propojovací kabely opatřené samořeznými konektory zasunuté do patic, konektory jsem ustřihl, patice vypájel a vše zapojil bez nich, hraje nyní perfektně. U KENWOODU jsou použity ovíjené spoje, co mě zaráží, že některé jsou propájené, některé ne. Proč tomu tak je, se mi nepodařilo zjistit, jsou propájené jak napájecí, tak nf signálové cesty. Podle stavu šroubů bych tipoval, že stroj od výroby nebyl v opravě. Je možné, že vlivem koroze ovíjeného spoje by vznikla podobná porucha jako u AZS224?

[BOBOBO]

Pár strojů s ovíjením jsem v ruce měl . V techto spojích jsem závadu nikdy neměl , naopak měl jsem problém s tím , tento spoj rozdělat . A samořezky jsou jiná kategorie .

[Dratak]

Někde jsem slyšel, že ovíjené spoje byly natolik spolehlivé, že se používaly dokonce v kosmických zařízeních. Ale nejsem si 100% jist. Každopádně v telefonních ústřednách řady PK jich byly desetitisíce, ne-li statisíce. A spolehlivé byly. Samozřejmě záleží na technologii a jejím správném dodržení. U těch ústředen byly ovíjecí kolíčky čtyřhranné, takže drát se na jednom závitu 4x ohnul o 90 stupňů. Takové spoje byly spolehlivější než spoj pájený (vezmi si jen tu plochu spoje!), pokud byl drát ovíjen speciální správně nastavenou ovíjecí pistolí. Velmi záleží na správné síle dotažení drátu.

Podívej se nejsou li propájené ovíjené spoje na kulatých kolíčcích a nepropájené na hranatých. To by odpovídalo.

[jojosuly]

Zdravím pridám sa tiež zo svojej praxe ovíjané spoje určite su dobré
poznam stroje ktore maju už čosi za sebou a spoje OK.

[tomasjedno]

Je možné, že vlivem koroze ovíjeného spoje by vznikla podobná porucha jako u AZS224?

Navzdory všem ujištěním, že ovíjené spoje jsou velmi spolehlivé, možné to je.

[Mourek]

já dělával sálové počítače a neviděl jsem vadný ovíjený spoj.Dělal jsem je i ruční pistolí a vždy ok

[bu2520]

já teda pár vadných ovíjených spojů zažil, ale vždy to byl prasklý drát nikdy ne špatný kontakt.

[vombat]

Všude jsou hranaté ovíjecí špičky, proč jsou některé propájené je záhada. Jinak u sálových počítačů byly zpravidla ovíjeny pozlacené konektory FRB, pokud se musel ovíjený spoj demontovat, bylo ho nutné po opětovné montáži propájet. (tady je možná odpověď, co se jim nepovedlo, museli propájet) Tady jsou nepozlacené ovíjecí špičky a jsou velmi špatně pájitelné, zkusím je proměřit miliohmetrem, jestli budou vykazovat podobné údaje. Jinak ovíjené spoje jsou velmi spolehlivé, skutečně byly použity v kosmu. Jsou ale velmi technologicky a materiálově náročné. Při správné volbě materiálů a ovíjecích parametrů dochází k mikrosvárům na hranách špiček. Pochybuju ale o tom, že by to bylo splněno ve spotřební elektronice, ale kdo ví, tento stroj ve své době stál několik desítek tisíc Kč. Ještě pro zajímavost, je celý osazený elyty ELNA a přes svůj věk jsou ve výborné kondici.

[Ivan_Ryger]

ale práve toto môže spôsobovať ktorýsi malý elektrolyt na vstupe (okolo 5 uF) zosilňovača. Pri mašinách Music 30 to bola bežná chyba.

[Sendyx]

Dokud se na ovíjené spoje nesáhlo, nechávaly se tak, při opravách se špice propájela. Ty japonské spotřebáky pájet jdou, když se to trochu očistí - je to dost zoxidované.

[stefan31]

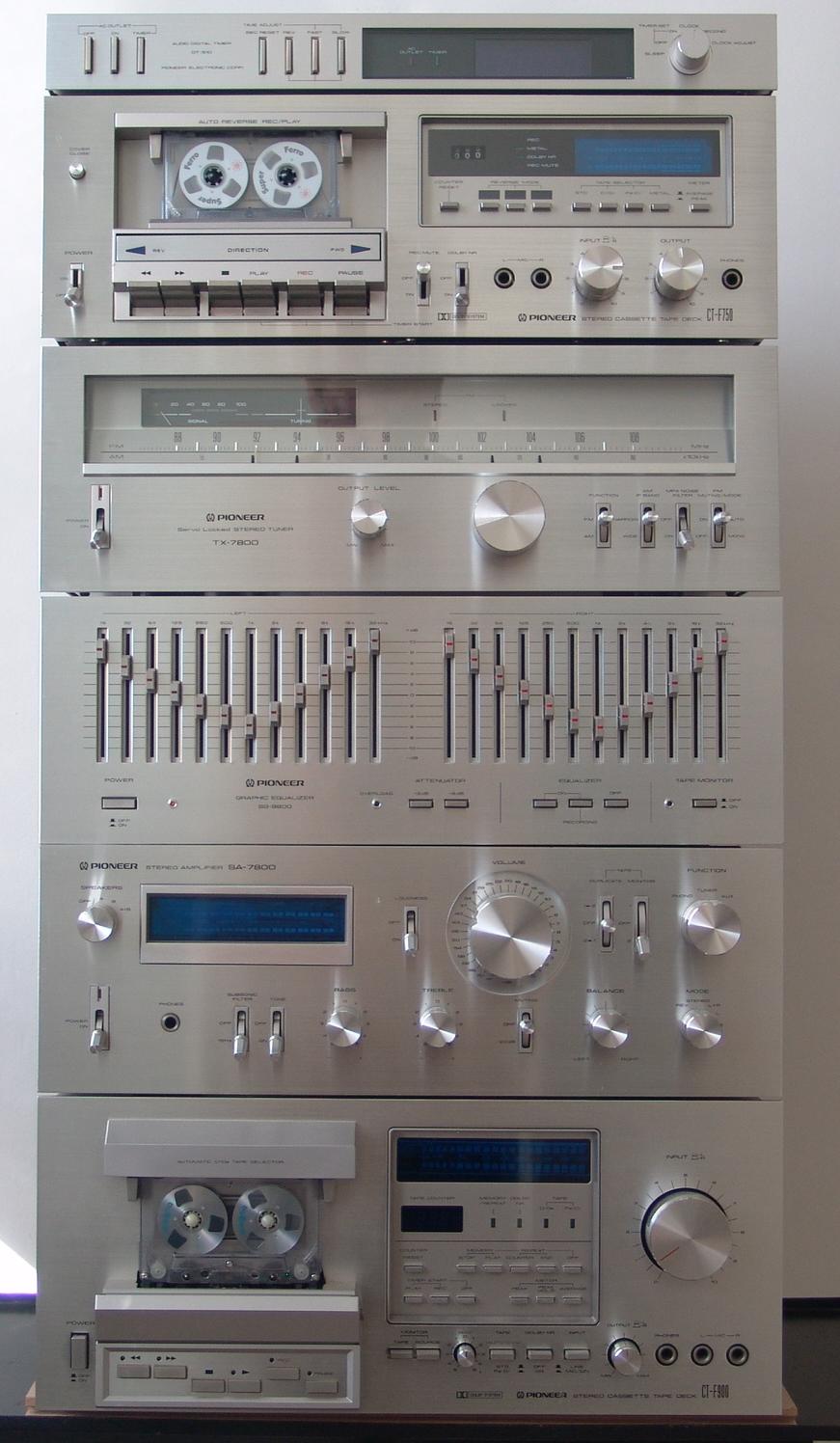

V týchto "strojoch" sú taktiež použité ovíjané spoje, v jednom z nich som "pre istotu" zopár opájkoval....akurát som to pos....l

Stefan31

[Atlan]

No viem o zariadeni kde su ovijane spoje a obcas to zlobilo.... je pravda ze vodic 0,8 je obtoceny len 2-3x naspicke 1*3mm. A vecsina spojov je uz prepajkovana...a to je ich tam par stovak...

[vombat]

Ovíjený spoj musí být vždy na čtvercové špičče a závitů rozhodně více jak 2-3. Tipnul bych si tak 8 a více.

[rnbw]

V uspornych ziarovkach byva tak 4-5 zavitov.

[_luky_]

Až pojedete metrem na C, vězte, že ten počítač, co to metro řídí má propojení karet ovíjenýma spojema. A stejné počítače jezdí ve všech vlacích od Siemensu (Desiro, Velaro, ICE, CRH...) a bude jezdit i na olympiádě v Sochi.
Taky jsem tomu nevěřil, ale je to tak.
