LCD Panasonic TX-26LX60F, chassis GLP21 - nejde 3,3V STBY

Zpráva

PotPalo · #1 Příspěvek od **PotPalo** » 08 říj 2010, 22:05

Mám tu LCD televízor Panasonic TX-26LX60F, chassis je GLP21. Po oprave napájacej časti (doska zdroja) nejde 3,3V STBY na hlavnej doske. Našiel som aj schému (obrázok nižšie, horšia kvalita), ale neviem, aké hodnoty mám kde namerať. Hlavne ma zaujíma aké napätie má byť na vývode 5 obvodu IC862 (C0DBAMH00018, označenie na púzdre: D9003). Všetko je to SMD, tak by som nerád menil IO, a potom zistil, že to bolo v niečom inom.

jogo · #2 Příspěvek od **jogo** » 08 říj 2010, 23:49

Možno by postrčila info, čo si na pin5 nameral. Tiež napríklad, čo na bázach tranzistorov.

PotPalo · #3 Příspěvek od **PotPalo** » 09 říj 2010, 01:50

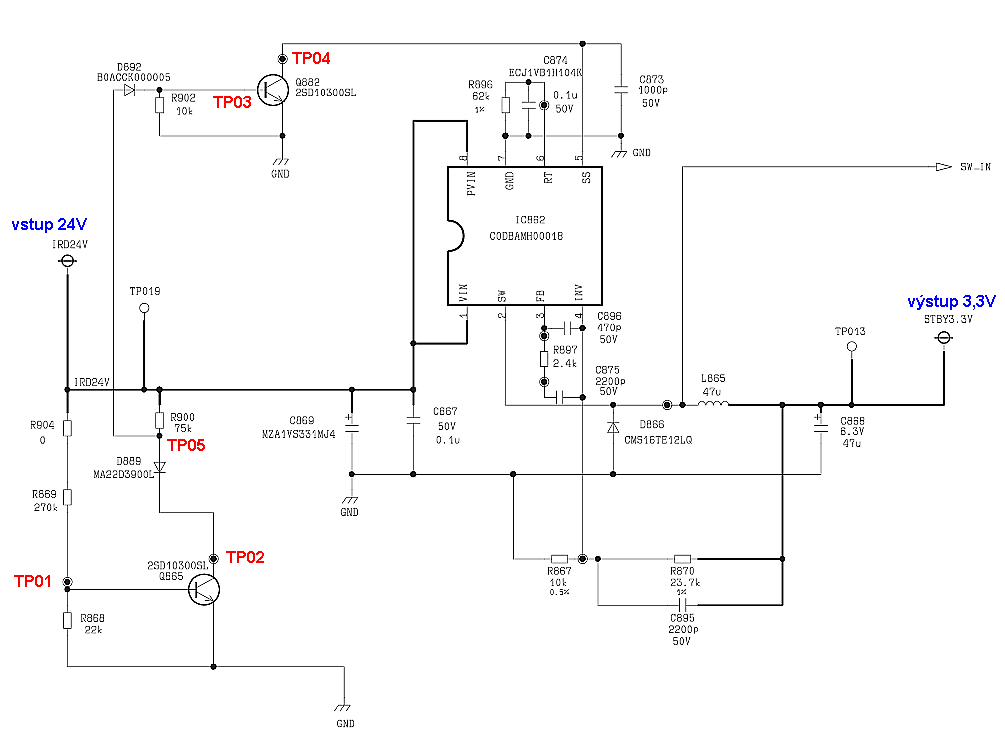

Takže pridal som do tej schémy TP body, na ktorých som nameral:

TP01 - 0,60V
TP02 - 0,02V
TP03 - 0,01V
TP04 - 1,51V
TP05 - 0,17V

IO PIN1 a 8 - 24,3 až 24,8V
IO PIN2 - 0,00V (má dávať 3,3V)
IO PIN3 - 0,17V
IO PIN4 - 0,00V
IO PIN5=TP04 - 1,51V
IO PIN6 - 0,93V

Burajko · #4 Příspěvek od **Burajko** » 09 říj 2010, 01:50

Ked mas problem vymenit IO v puzdre SOIC8,tak sa na to :wc:

Nechapem co mas problem merat

:?:

Burajko · #5 Příspěvek od **Burajko** » 09 říj 2010, 01:53

Pozri skopom vyvod 6,ci je tam pila.
Vyskusal by som bod TP04 opriet o zem.Podla tejto schemy,nie je mi jasne naco je tam tranzistor Q865 a Q882.Pripada mi to ako zapinanie zdroja. :?:

Len mi tam chyba to pripojenie na uPc z TP01. :roll:

Edit:Je to zdroj stby,takze zapinanie to nebude.

PotPalo · #6 Příspěvek od **PotPalo** » 09 říj 2010, 02:04

1. vymeniť IO nieje problém, ale treba ho objednať, zaplatiť ho+poštovné, a potom ešte čakať až príde... a keď je závada inde?

2. nemám skop.

3. načo sú tam tie tranzistory mi tiež nieje celkom jasné, a opierať niečo o zem radšej nebudem, čo keď to náhodou pustí viac V do 3,3V výstupu? Radšej neriskujem, ktovie čo je to za obvod.

Burajko · #7 Příspěvek od **Burajko** » 09 říj 2010, 02:35

Napatie urcuje pomer odporov v spatnej vazbe R860 a R667. Tranzistor Q882 robi to iste,co som ti radil.Co ti brani odpojit vestup 3v3 z dosky?
Podla mna ta schema nieje kompletna.

#8 Příspěvek od **masar** » 09 říj 2010, 10:55

Také je možné, že schema je kompletní, ale funkce STAND-BY pozbyla svůj původní význam, protože podle schematu je napětí IRD24V přítomno stále a tedy i STBY3,3V bude na výstupu stále a funkci STAND-BY zřejmě přeberou jiná napětí a signály.
Také ovládání tohoto step-down měniče dvěma tranzistory s diodami Schottky postrádá smysl, pokud je povolovacím napětím (pin5=soft start) napětí vstupní. Při jeho přítomnosti (+24V) je na pin5 připojen jen kondenzátor C873, zajišťující softstart a tranzistor Q882 je v nevodivém stavu. Pro kontrolu bych tento tranzistor odpájel.
Také, jak píše Burajko, je pro kontrolu potřebné obvody za tlumivkou L865 a kondenzátorem C868 odpojit. :wink:

p.s. Ale také je možné, že je to jinak. Třeba je funkce pinu5 opačná a pak tranzistory zajišťují zapnutí měniče při poklesu napětí IRD24V na napětí v režimu STBY. Bez datasheetu jsou to jen doměnky. :wink:

p.s. Teď jsem se znovu díval do manuálu a v režimu STAND-BY je napětí na TP02 +24V a pouze vypne relé napájení +24V_INV (pro invertory).
Takže neplatí předchozí doměnka.

PotPalo · #9 Příspěvek od **PotPalo** » 09 říj 2010, 13:10

Odpojiť obvody za výstupom 3V3 ma tiež napadlo. Ale obojstranný plošný spoj a SMD súčiastky z obidvoch strán nahusto pri sebe tomu akosi bránia. Ale ešte to pozriem a skúsim.

Ten TP002 čo je v servisnom manuáli na 24V nieje ten istý TP02 čo tam mám ja. Tie moje TP (tie červené) som si vymyslel, aby som to ľahšie opísal, kde som čo nameral. Takže ich nezamieňať s tými v servisnom manuáli.

S tými tranzistormi to nemôže byť vypnutie 3V3 pri poklese 24V? Pin5 - SS môže byť aj start/stop, alebo nie?

Burajko · #10 Příspěvek od **Burajko** » 09 říj 2010, 14:47

Jak pise Masar,SS moze znamenat aj Soft-Start.Ale na soft start C873 ma malu hodnotu,ale nemusi to tak byt.

#11 Příspěvek od **masar** » 09 říj 2010, 16:32

PotPalo píše:...S tými tranzistormi to nemôže byť vypnutie 3V3 pri poklese 24V? Pin5 - SS môže byť aj start/stop, alebo nie?

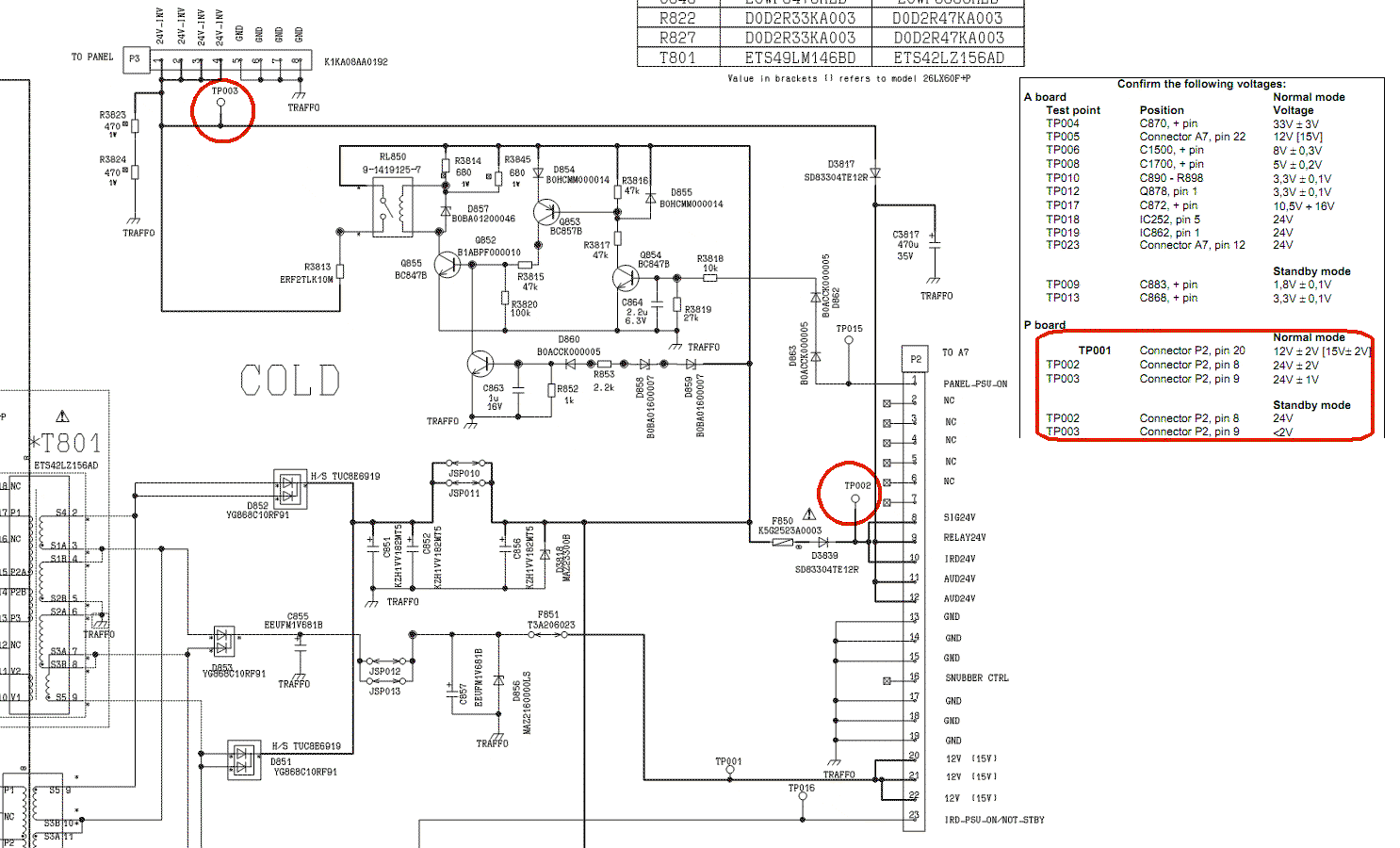

Podle manuálu by 24V na vstupu mělo být v obou režimech, takže i 3,3V na výstupu bude v obou režimech, viz obrázek.
Zkratku SS může bezpečně určit až datasheet.
:wink:

Burajko · #12 Příspěvek od **Burajko** » 09 říj 2010, 16:47

Este otazka ,ci na vetve 3V3,nie je skrat. :?:

PotPalo · #13 Příspěvek od **PotPalo** » 09 říj 2010, 20:38

Tak som odpojil výstup 3V3 (musel som preškrabnúť spoj, lebo súčiastka tam nebola žiadna a viedlo to medzi vrstvy), ale SW_IN som nechal zapojený, lebo aj tak ide kamsi cez kondenzátor, a po zapnutí tam mám 3,3V :aplause:

Takže naprázdno to ide. Žeby naozaj skrat v 3,3V vetvi? Alebo to chce dlhší soft-start?

Ešte som to skúsil zaťažiť odporom 47 Ohm, napätie drží. Pri zaťažení odporom 10 Ohm to už behá od 3,12V po 3,25V.

Čo ďalej? Keď je niečo skratované na 3,3V vetvi, to bude fuška nájsť :cry:

Burajko · #14 Příspěvek od **Burajko** » 09 říj 2010, 21:10

Aky mas odpor ,ked merias vetvu 3,3v ?
Ked budes mat stastie ,bude to len blokovacka ,alebo eeprom,ked nie tak uPc.

PotPalo · #15 Příspěvek od **PotPalo** » 09 říj 2010, 21:32

3,3V vetva (s odpojeným týmto napájaním) má odpor 1,0 Ohm. Ale nedá sa to brať presne, lebo na GND mi to ukazuje odpor 0,5 Ohm, zrejme je to spôsobené káblami k meráku, alebo jeho kvalitou.

Medzitým som vyletoval všetky súčiastky z STBY1V8, ktoré majú čo dočinenia s 3,3V, ale bezvýsledne. Takže 1,8V bude asi OK.
