OVP 29WHD52RF 100Hz poduskova deformacia - pricina

[piaggio]

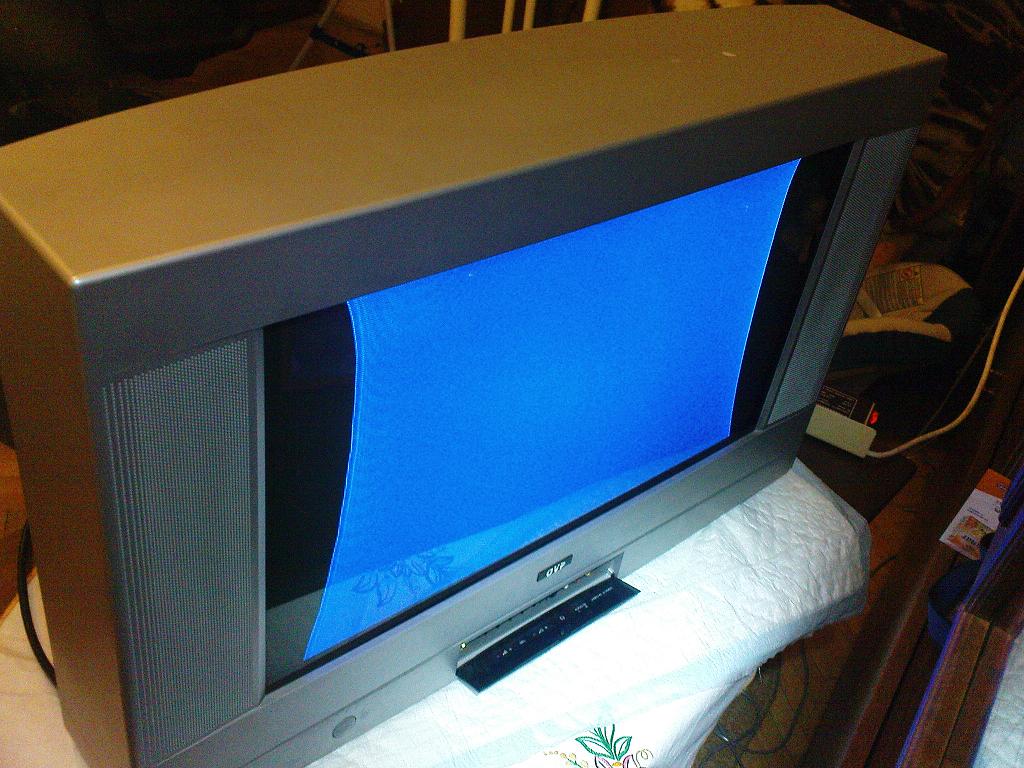

Mam takuto masinku ale ma poduskovo zdeformovany obraz.

Rozmyslal som aj nad vymenou dakych kondikov ale neviem ci to ma vyznam bezhlavo ich menit.
Namerane napatia Ub142V,pomocne napatia na splite -+12V,210v,45v.

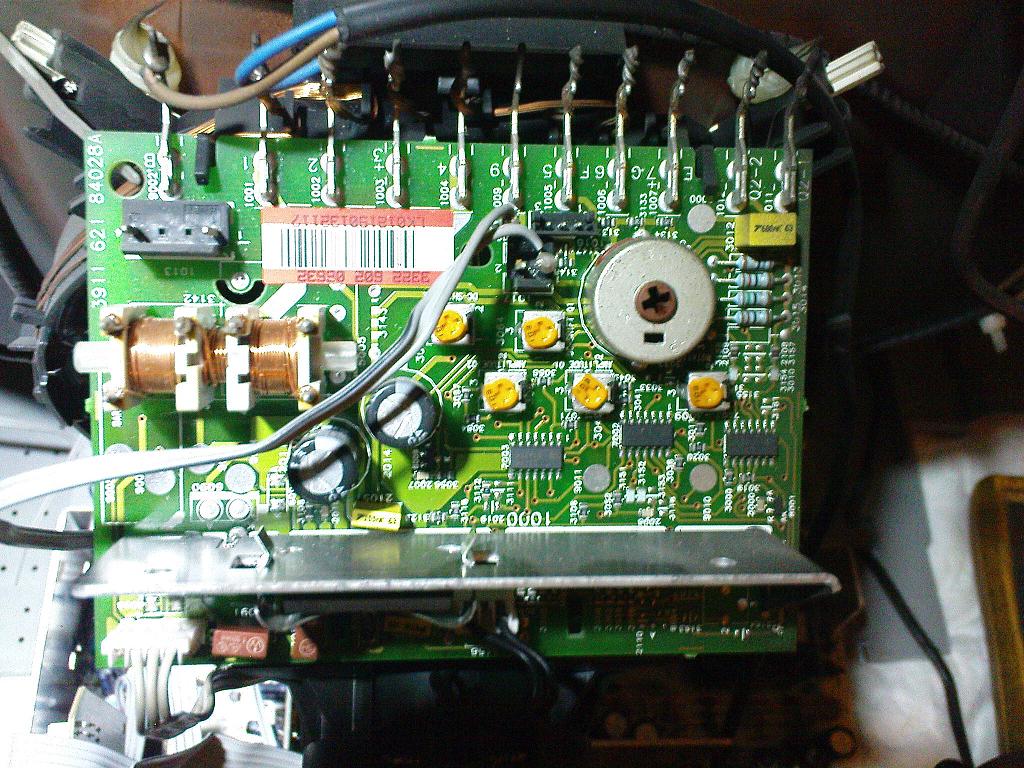

Nad vych cievkami je jedna doska s TDA2616.Jej popis ani schemu ci zmienku som nenasiel ani v ser. manuali ani v scheme.Zrejme ma co docinenia s korekciou obrazu,ale neviem ci je dobra ci zla.
Jedine ze by som ten kocak TDA2616 dako odskusal mimo.

Skusal som aj cez Servisne menu ale neviem potvrdit tu volbu nastavenie TVP

Poradi dakto??
Dik .

[KUBO]

V servisnom menu nic nenastavis.chyba je v obvode E-W korekcii,ktora sa tu uz preberala niekolkokrat tak pouzi volbu HLADAT.

[ZdenekHQ]

Rozmyslal som aj nad vymenou dakych kondikov ale neviem ci to ma vyznam bezhlavo ich menit.

Já se divím, že Killroy si při moderování podobných vláken ještě udržel duševní pohodu...

[kokun]

To piaggio
Vzhledem k tomu, že jsi tu zaregistrován téměř 4 roky (a tudíž nejméně po tuto dobu o tomto portálu víš ) - dosud žádný příspěvek
Za tu dlouhou dobu jsi ale mohl přečíst "moře" příspěvků týkajících se právě tvého problému - tj. závadě v obvodě korekce podušky
Tebe ale evidentně EB začne zajímat až v okamžiku, kdy ti doma "klekne" telka

Nejprve se zeptám: Kolik jsi opravil TVP
Odpověď si velmi rychle domyslím - buďto žádnou, anebo bys je spočítal na prstech jedné ruky - troufnu si tvrdit, že od pravdy nebudu daleko.
Začít ale s opravami zrovna na 100Hz telce (16:9) - byť je to blbé OVP-éčko, není nejšťastnější řešení.
Podle tvých laických dotazů a tipů na koncák "korekce )(" nemáš šanci tu telku opravit.
Pokud si něco nastuduješ (třeba tu na EB) a přijdeš s rozumným dotazem, pak ti taky někdo seriozně odpoví, ale na tvé současné dotazy je jediná odpověď - směr servis!

ZdenekHQ to konec konců (svým příspěvkem) dostatečně vystihl

[Killroy]

Já se divím, že Killroy si při moderování podobných vláken ještě udržel duševní pohodu...

To ti jenom tak připadá. Zrovna hledám cestu jak podobné dotazy hned v počátku nějakou slušnou formou hubit. Asi budeš muset častěji vysypávat koš, aby tam bylo dost místa..

Killroy

[piaggio]

Skusim odpovedat na otazky.
Kolko som tych TV opravil? Asi na prstoch jedne ruky mozem zratat,mozno aj viac.Najradsej nepravujem ked nemusim.

Vzdy som si doteraz dako vedel poradit,resp som to riesil sam,resp malo ludi riesilo to co ja tak som to riesil sam.

Keby som vedel na co je tam ta doska s tym nf stupnom.
Sak som pisal ze to nieje v servisnom manuale ani v scheme to zapojenie.Keby som si vedel poradit tak sa nepytam.Skusim teda postupne a este raz. Co je to za korekcny obvod na tom druhom pbrazku a kde sa da dopatrat k jeho popisu a scheme.
Viem hladat aj som hladal,neni som deges 1. den.
Ale ako mam presne hladat ked ani neviem co.

To ze tusim,ze je to ta korekcia podusky este nic neznamena.
Daka E/W korekca ide aj DO RKS z procesora.Tak neviem co konkretne.

Tak to skusime poporiadku.

[Mysteri]

Ten obvod, E/W, ktorý máš zlý, je na HLAVNEJ doske. Tú malú dosku na obrazovke teraz nerieš
P.S. Hladať = ,, Hledat na fóru " Zadaj si ,,poduška"

[piaggio]

Uz to hladam.Ale prosim Ta povez mi na co tam sluzi ta doska.Nikde sa nemozem dopatrat zapojenia ani popisu.To je zrejme daka specia pre 100hz techniku alebo pre 16:9.Nechcem trepat do vetra,ale potesilo by ma keby som to vedel.

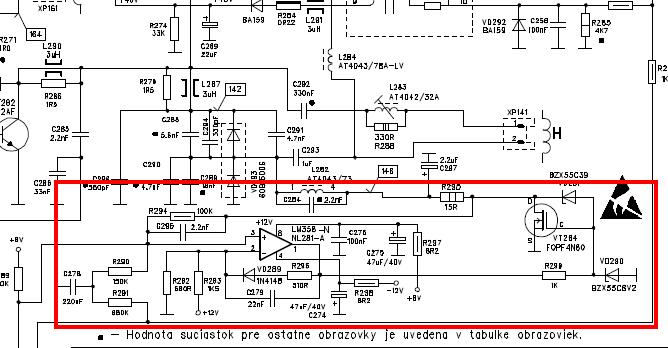

Ta korekcia bude asi toto,ale este to pozrem presne.Ale tera mam moznost tak si preventivne pribalim domov ten lm358 aby som doma nestreckoval.

[ZdenekHQ]

Ta malá deska na obrazovce budou asi nějaký dynamický konvergence.

[piaggio]

Takze to by malo vplyv na farbu a pod.Dik.

Ta malá deska na obrazovce budou asi nějaký dynamický konvergence.

[pajosek2]

Pokud nemáš osciloskop,tak se do toho ani nepouštěj,pokud ho máš,tak změř,jestli jde korekční signál na G toho FETu.Vypadéáto jako dvoucestně usměrněný proud,Ale změř to na výstupu toho operáku.

[kokun]

Ty dnes asi neusneš, pokud nebudeš vědět, co je to za desku?
A vsugeroval sis, že vada je na ní (už proto, že od ní nemáš ani čárku) - ale tu nemám ani já, ani nikdo jiný
Ta deska je součástí V.C. (jen pro tebe - ostatní vědí: "vychylovacích cívek") - jsou součástí obrazovky (jako celek), proto o této desce není nic ani v servismanuálu.
Ty ho máš, ale je ti stejně platný jak mrtvému zimník (při tvých znalostech TV techniky) - co by jiní (tady na EB) za něj dali
A jak už píše ZdenekHQ - bude to jen pro dynamické konvergence (tam bych ale chybu nehledal)

Ten obvod "korekce )(" sis zarámoval pěkně, ale stále to neznamená, že o něm vůbec něco víš
S tím operákem lm358 budeš vedle, jak ta jedle - ten je na 99,9% dobrý
Pokud nepochopíš princip obvodu kor. )(, tak budeš jen hádat jak cigán - a tl. Hledat ti tu už doporučovala většina diskutujících (včetně mně)

[kokun]

Skusim odpovedat na otazky.
Kolko som tych TV opravil? Asi na prstoch jedne ruky mozem zratat,mozno aj viac.Najradsej nepravujem ked nemusim.

Vzdy som si doteraz dako vedel poradit,resp som to riesil sam,resp malo ludi riesilo to co ja tak som to riesil sam.

Keby som vedel na co je tam ta doska s tym nf stupnom.
Sak som pisal ze to nieje v servisnom manuale ani v scheme to zapojenie.Keby som si vedel poradit tak sa nepytam.Skusim teda postupne a este raz. Co je to za korekcny obvod na tom druhom pbrazku a kde sa da dopatrat k jeho popisu a scheme.
Viem hladat aj som hladal,neni som deges 1. den.
Ale ako mam presne hladat ked ani neviem co.

To ze tusim,ze je to ta korekcia podusky este nic neznamena.
Daka E/W korekca ide aj DO RKS z procesora.Tak neviem co konkretne.

Tak to skusime poporiadku.

Tak teď ale nevím, jak opravuješ, když musíš

Tobě bych asi svou telku nesvěřil. Ty totiž nejprve opravuješ, když tedy musíš a teprve pak se zajímáš o funkci obvodů
Z µC jde totiž řízení toho obvodu kor. )(, tzv. parabolickým průběhem - a dá se ovlivnit v ServisMódu - do kterého ty ale lezeš bez jakýchkoliv znalostí (aniž si uvědomuješ, co všechno můžeš dodr*bat) - tudy ale cestička nevede

[jurill]

Ta korekcia bude asi toto,ale este to pozrem presne.Ale tera mam moznost tak si preventivne pribalim domov ten lm358 aby som doma nestreckoval.

Pokračuj v tomto zmysle, ten obdlžnik trochu rozšír smerom hore a skontroluj obsah.

[piaggio]

Ta korekcia bude asi toto,ale este to pozrem presne.Ale tera mam moznost tak si preventivne pribalim domov ten lm358 aby som doma nestreckoval.

Pokračuj v tomto zmysle, ten obdlžnik trochu rozšír smerom hore a skontroluj obsah.

OK skontrolujem.

mam aj oscp,ale mam aj maly byt ,jelikoz vazi akoro ako tato televizia mam ho na externej skladke ,jelikoz ho uz nepouzivam kazdy den.Mam moznost si pozicat u kolegov taky prirucny v praci tak dufam,ze budu mat dobru naladu zajtra.


@kokun - ked nemusim tak nemusim,ale ked mam moznost nahradit moju sabu TX92 tymto 100hz-cakom,tak preco nie ,hoci TV moc nemusim,ale pokial by to slapalo tak ako dekoracia sa hodi.

Pokial by tam nebol aspon takyto obraz tak urezem sietovu snuru a je na zbernom dvore.Az tak ma to nebere.

recyklujem elektroodpad -pomalicky-


Dobre k veci.

Ten fet je ok,ale ten 15R rezistor v serii vyzera ,ze ho pekne zhavi,takze asi uz na vstupe do toho tranzistora to nebude ok.
Vaham odpojit EW out z UP ci by sa daco zmenilo.Pomeram aspon JS napatia.

Dik za kazdu radu a skusum sa presunut aj nad ten obdlznik.
