obvod v PC zdroji

Zpráva

sr71 · #1 Příspěvek od **sr71** » 16 úno 2006, 09:59

na PC zdroji jsem narazil na "zvláštní" zapojení hned za vstupním usměrňovačem, jedná se o (popisuji od plusu k minusu výstupu můstku) elektrolyt 2M2 v sérii s diodou (polarita A-K), další dioda a znovu C 2M2, (k diodám jsou paralelně odpory 390K), střed tohoto obvodu tzn. mezi diodami je připojen na vstup usměrňovače - nevíte někdo k čemu tento obvod slouží (nějaké odrušení)?, viděl jsem to už u dvou modelů zdrojů

Artaban001 · #2 Příspěvek od **Artaban001** » 16 úno 2006, 23:00

silne to pripomina ( Aspon tak, jak to popisujes) zdvojovac napeti - jestli ten zdroj nema v sobe nahodou propojku na 110V ..

sr71 · #3 Příspěvek od **sr71** » 17 úno 2006, 13:59

zdvojovači se to sice podobá , ale zdroj přepínač 115/230V nemá, takže to je ten obvod ke zdroji připojený trvale a taky je to podle mě dost malá kapacita na zdvojovač (2M2), (za tímto obvodem normálně následuje dvojice "velkejch" elytů co jsou v každém zdroji s dvojčinným měničem)

breta1 · #4 Příspěvek od **breta1** » 20 úno 2006, 13:13

Za celou svoji praxi jsem se s tímto nesmyslem nepotkal. Připomíná mi to aprílový žertík nějakého konstruktéra.

chvalina2 · #5 Příspěvek od **chvalina2** » 08 bře 2006, 11:23

a kam jsou připojený velký elity píšešže za tento obvod ale do kterých míst

sr71 · #6 Příspěvek od **sr71** » 14 zář 2009, 09:00

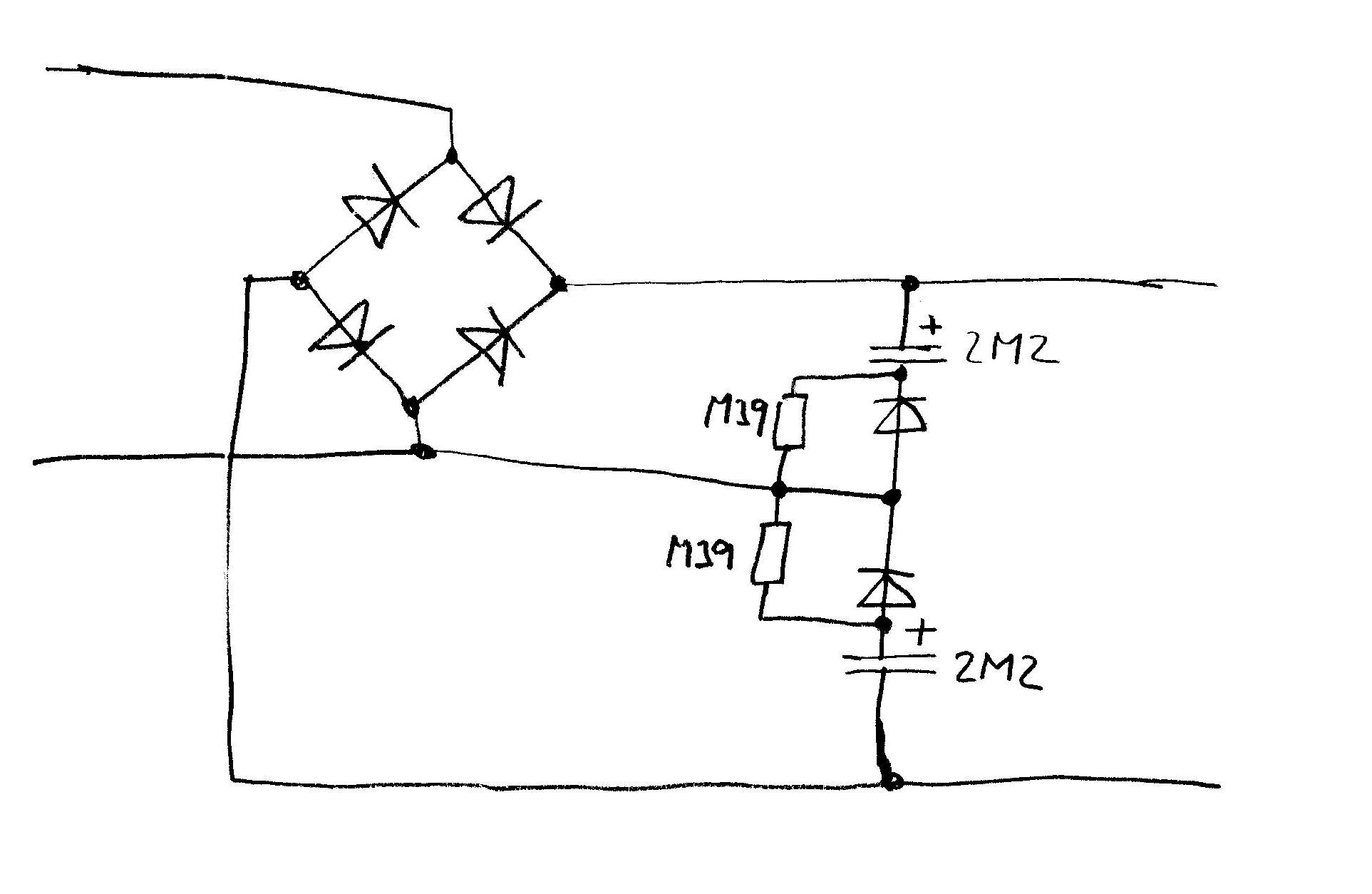

tady je schéma zmiňovaného obvodu, za ním už následují 2 elyty na 200V v serii
