Prevodnik teplota/napatie

Zpráva

miror · #1 Příspěvek od **miror** » 08 pro 2010, 02:09

Zdravim ,nemate niekto schemu na prevodlik z hoci akeho cidla teploty na napatie 0-10V.presnost staci 0,5V,potrebujem merat aj minusove teploty.Najlepsie by bolo nejake LM35cz alebo Pt 100 lebo dlzka kabla bude cca .15metrov.dakujem

mirosne · #2 Příspěvek od **mirosne** » 08 pro 2010, 07:14

Už dávnejšie som to robil kamošovi.Je to v amatérskom rádiu z LM35.Obvod pripojíš k meráku a hneď Ti ukáže teplotu.Len si spomenúť v ktorom ARA to bolo ... :cry:

Milan_F · #3 Příspěvek od **Milan_F** » 08 pro 2010, 07:37

PEAR 6/2003 Ale měří jen od 0°C.

Yarda1 · #4 Příspěvek od **Yarda1** » 08 pro 2010, 08:45

Chtěl jsem si stáhnout to číslo a podívat se, ale ty stránky co měly být ty časopisy ke stažení jsem dílem zapomněl, dílem jsou nefunkční.
Můžete mne někdo nakopnout správným směrem, pokud to ještě někde existuje?
Tady jsem se taky něco pokoušel najít a dostal jsem se ke komentářům, že podobné stránky se ruší kvůli autorským právům.

bastlir40 · #5 Příspěvek od **bastlir40** » 08 pro 2010, 08:48

Pomohlo by ti tohle? :

http://s-o.webnode.cz/teplomer-t4ds/

Zde máš teploměr z PE06/2003 :

http://www.uloz.to/6857605/teplomer-png

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 08 pro 2010, 09:19

Stáhni si katalogový list od LM335 a víc nepotřebuješ.

#7 Příspěvek od **EKKAR** » 08 pro 2010, 10:51

Podnulové teploty umí nejen LM335, ale i obyčejný LM35 - jen je potřeba při nákupu požadovat tu (bohužel) nejdražší verzi, která má garantovaný i záporný rozsah měření.

miror · #8 Příspěvek od **miror** » 26 srp 2011, 18:49

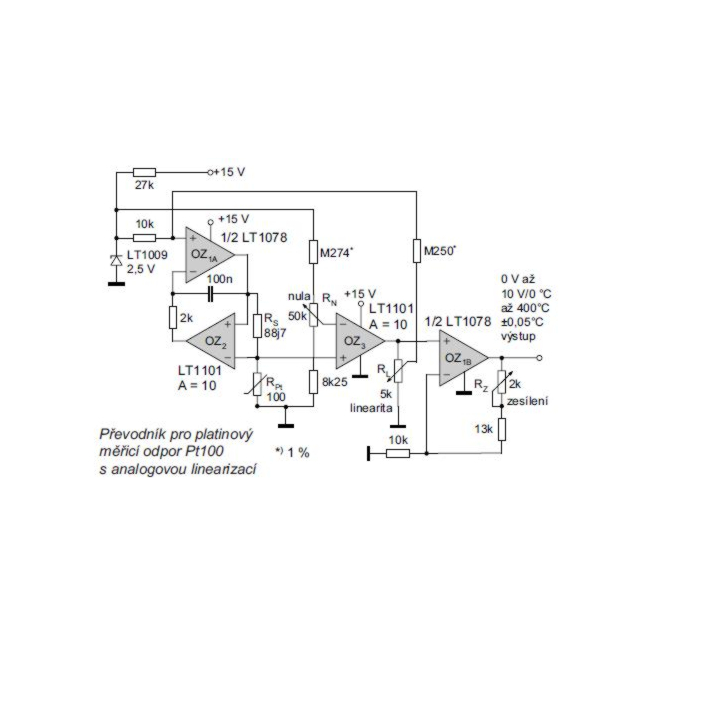

Zdravim,kamarat mi pozical jednu knihu kde som nasiel toto zapojenie prevodnika,nakolko ten co pouzivam teraz nie je moc presny chcel by som si urobit tento.Lenze ja potrebujem merat aj minusove teploty myslite ze by sa to dalo nastavit tak aby to meralo aj minusove teploty?

frantajetel11 · #9 Příspěvek od **frantajetel11** » 26 srp 2011, 23:45

Dalo. A zkalibruj to třeba podle týhle tabulky http://adobrovolny.net/pt100.html

miror · #10 Příspěvek od **miror** » 27 srp 2011, 00:07

takze ak som to dobre pochopil staci nastavit namiesto 100R=0°C napriklad 96,09R=-10°C a bude na vystupe pri -10°C 0V.Tak isto sa da asi nastavit aj horna hranica tada 10V staci mi aby meral do+ 50 °C teda119,4R alebo sa mylim?

frantajetel11 · #11 Příspěvek od **frantajetel11** » 27 srp 2011, 00:42

Hej přesně tak, akorát nezapomeň, že je tam i trimr na linearitu. Takže 20°= 107,79 ohm = výstup 5V. Možná budeš muset změnit některý odpory před trimrama, možná ne. Jestli to zapojení teda funguje... :wink:

miror · #12 Příspěvek od **miror** » 28 srp 2011, 09:53

este sa chcem spytat ako by sa dala urobit kompenzacia dlzky privodnych kablov cca. 20metrov

frantajetel11 · #13 Příspěvek od **frantajetel11** » 28 srp 2011, 21:43

Nijak, prostě to zkalibruj s tim dlouhym kabelem :wink:
