Tak jsem dodělal pár nabíječek ze starých ATX PC zdrojů. Možnost nabíjení jak 6V tak 12V Pb akumulátorů obyč. tak i gelových. Maximální nabíjecí proud jsem nastavil na 8A. Nabíjí se v režimu konstantního napětí, kromě posledního rozsahu, kde se přepne do nabíjení konstantním proudem. Je to vylepšená verze nabíječky, která vyšla před nějakým rokem v PE.
Nabíječka je odolná proti přepólování i proti zkratu na výstupu.
Pokud má někdo zájem si ji postavit, přikládám schéma.
Ještě doplním, že reprodukovatelnost zapojení byla ověřena stavbou 12 ks.
Nabíječka z PC zdroje.
Moderátor: Moderátoři
-
jezevec
- Hlavní moderátor
- Příspěvky: 6102
- Registrován: 13 čer 2004, 00:00
- Bydliště: Břeclavsko
- Kontaktovat uživatele:
Nabíječka z PC zdroje.
- Přílohy
-

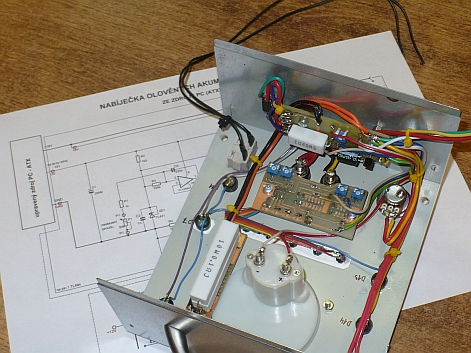

P1010780b.jpg- Všechny části nabíječky jsou v horním krytu zdroje.
- (186.93 KiB) Staženo 1895 x
-
- P1010684b.jpg

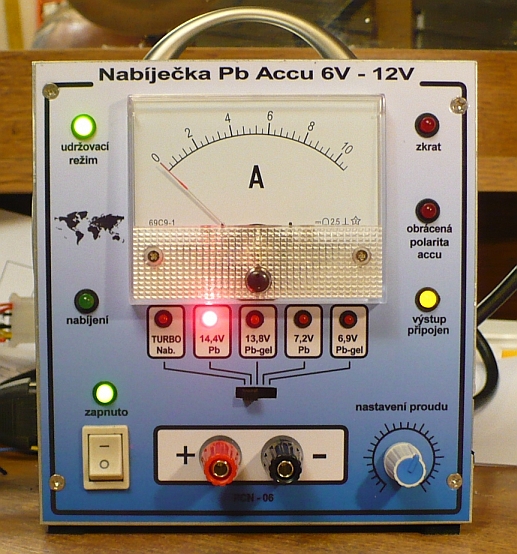

- nabíječka
- (275.86 KiB) Staženo 1246 x
-
- nabíječka - schéma.JPG

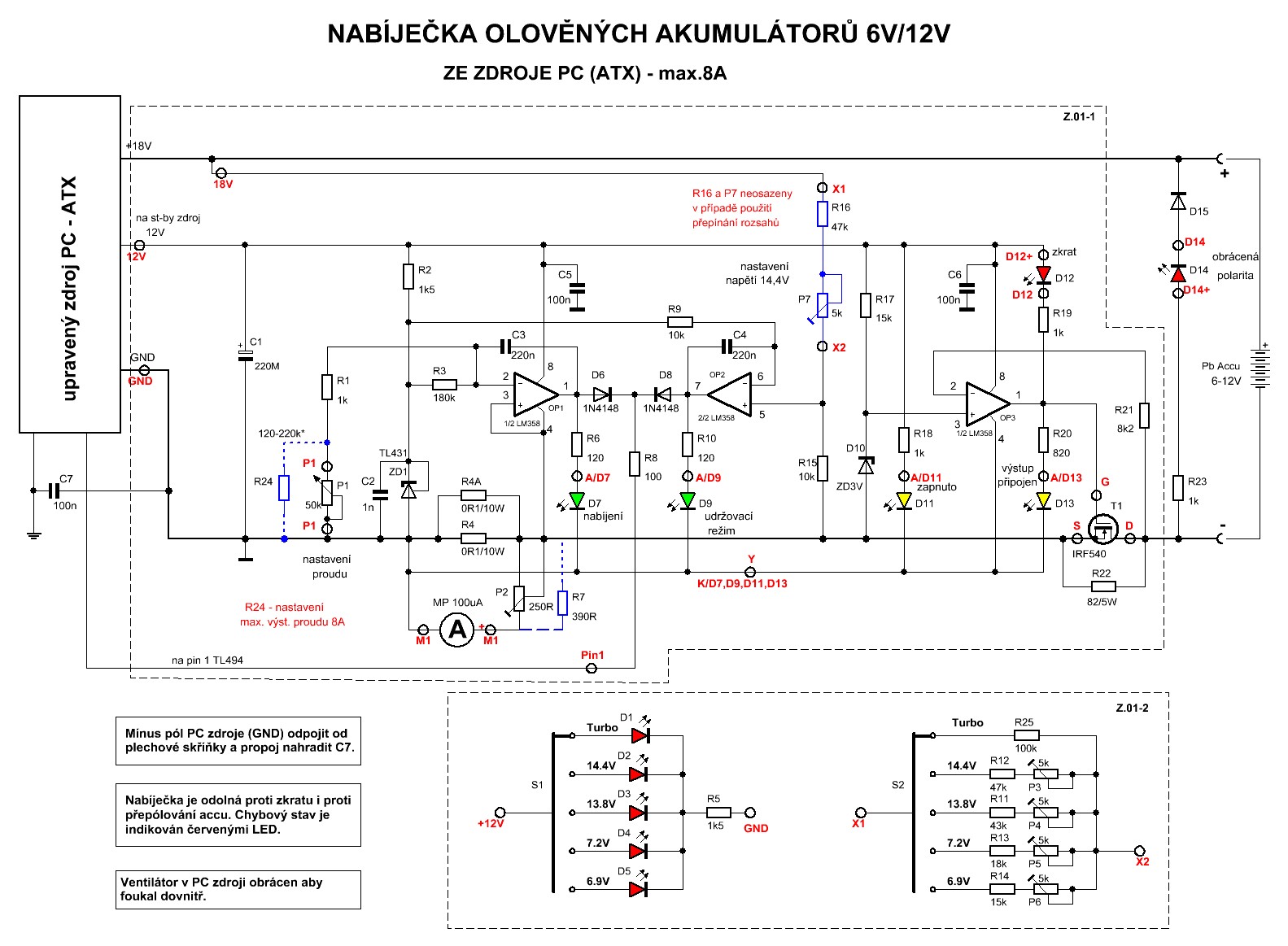

- Schéma nabíječky
- (278.09 KiB) Staženo 5931 x
Naposledy upravil(a) jezevec dne 29 pro 2010, 19:38, celkem upraveno 3 x.
Nabíječka PC zdroje
Pěkná práce.
Radosť na ten panel pozerať, ďakujem za inšpiráciu. Môžem sa opýtať, ako technologiou, postupom to bolo tlačené, predpokladám na plastovom podklade.
Ešte by som mal jeden dotaz. U zdrojov sa všeobecne používajú konektory pre bananiky, ja som použil zacvakavacie audio svorky ( zdroj 2,5 ampera ).
Pre silnejší výstup 10 Amperov by som rad niečo na štýl skrutiek a okrídlených matičiek, avšak niečo profi, na nete sa však vrece s nimi netrhá, ani gm ani sos.
Ešte by som mal jeden dotaz. U zdrojov sa všeobecne používajú konektory pre bananiky, ja som použil zacvakavacie audio svorky ( zdroj 2,5 ampera ).
Pre silnejší výstup 10 Amperov by som rad niečo na štýl skrutiek a okrídlených matičiek, avšak niečo profi, na nete sa však vrece s nimi netrhá, ani gm ani sos.
Naposledy upravil(a) bastliar dne 29 pro 2010, 19:26, celkem upraveno 2 x.
-
jezevec
- Hlavní moderátor
- Příspěvky: 6102
- Registrován: 13 čer 2004, 00:00
- Bydliště: Břeclavsko
- Kontaktovat uživatele:
forbidden píše:Moc hezká konstrukce, ale D14 bych pro jistotu dal do série jednu normální Si diodu. 12 V asi nevydrží a poteče přes ni nějakej proud.
Jj, máš pravdu, nějak mi to ušlo. Opraveno.
bastliar: panel je vytištěn na samolepící fotopapír ink. tiskárnou a na to nalepena samolepící transparentní fólie. Namalováno je to ve FrontDesigneru 3.0 včetně stupnice ampérmetru.
- Přílohy
-
- P1010777d.jpg

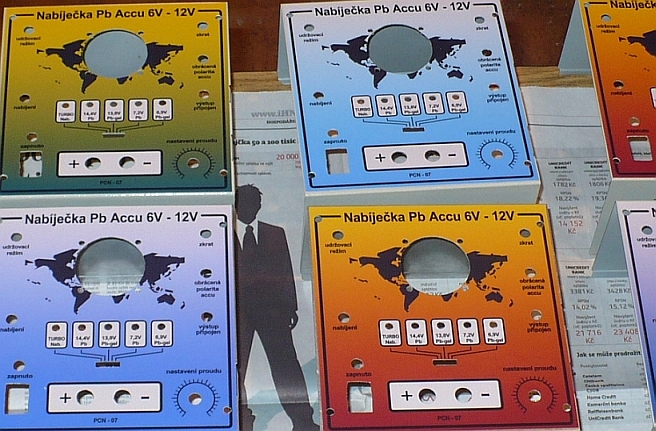

- Nalepený panel s vyříznutými otvory.
- (292.67 KiB) Staženo 923 x
Naposledy upravil(a) jezevec dne 29 pro 2010, 19:53, celkem upraveno 1 x.
Zdravime,
Ja sa v tom nevyznam
, ale nabijat sa odporuca konstatnym prudom a potom sa ma prepnut do konstantneho napatia ... a nie ako je uvedene ...
Na to nabijanie by som radsej pouzil UC3906 (linear) alebo UC3909 (pulse) ... Jednoducha konstrukcia, automatika ... Ale nech si robi kazdy ako chce ...
Ale predny panel je pekny ...
Prajem pekny den.
M.
