DVD Hyundai DVR218 - zdroj

[MilanCZ]

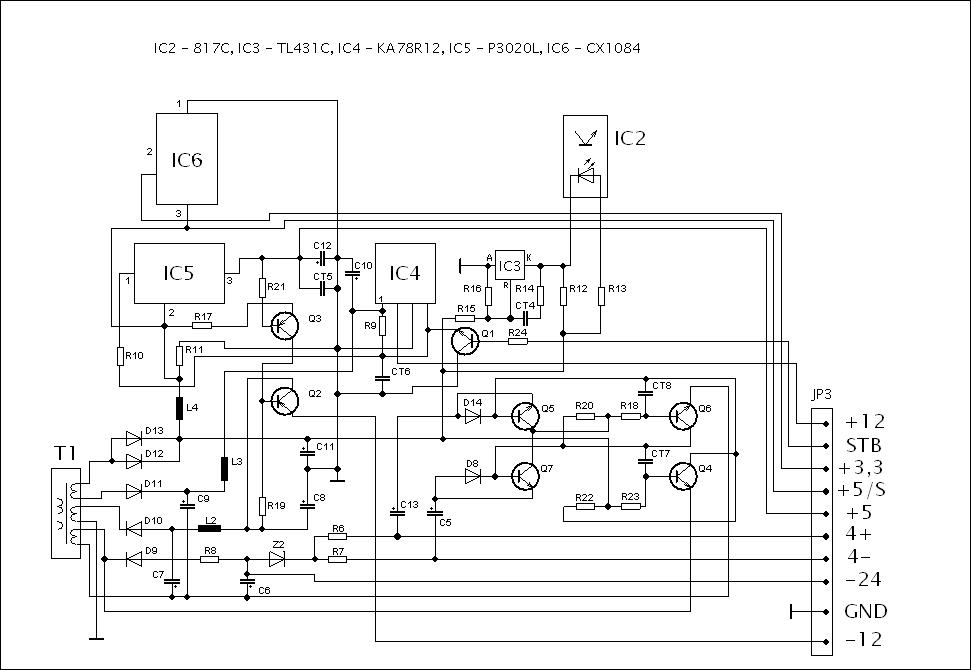

Ahoj, mám menší problém se zdrojem. Přinesl mi ho kámoš s tím, že při zapnutí nesvítí display. Byl vadný C11 a Z2. Při měření všechna napětí sedí, kromě větve -24V, kde mám -38V. Pokusil jsem se překreslit schéma sekundáru, jinak při zapnutí ovl. panel nereaguje na nic, jen se rozsvítí kroužek okolo "joysticku". Může to napětí být tak vysoké protože není z této větve odběr? Díky.

[sasaopravar]

Může to napětí být tak vysoké protože není z této větve odběr?

To muže,a načita dvd nebo aspoň hybe motory?
jinak mi to překresleny schema nějak nezda,treba +4 a
-4V.

[Dikobraz]

Správně má být +14V a -14V.

[masar]

>>Dikobraz: nemá. Správně to má být střídavé napětí z multivibrátoru pro žhavení displeje.
Doporučuji zkontrolovat osciloskopem. Přikládám podobné zapojení:

[Dikobraz]

Pardon , v paměti mi vyskočil jeden DVD Hyundai , kde jsem měnil elyty na větvich +14 a -14V.

[MilanCZ]

Díky, takže dvd nedělá vůbec nic, ovl. panel nereaguje na tlačítka. Scopem jsem zjistil, že jde pouze kladná půlvlna, záporná je minimální. Napětí na výstupu žhavení je 0,04V stř., proti GND stejně jako na výstupu -24V a to -35 až - 38V. Součástky v multivibrátoru jsou o.k. Zkusil jsem pro větev -24V dát stabilizátor a napětí spadlo na z - 38V na -20V. To ale neřeší nefunkčnost multivibrátoru

[masar]

... Součástky v multivibrátoru jsou o.k. ...

Jak mohou být O.K., když multivibrátor nefunguje.

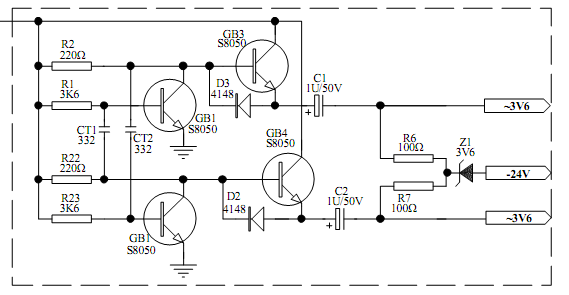

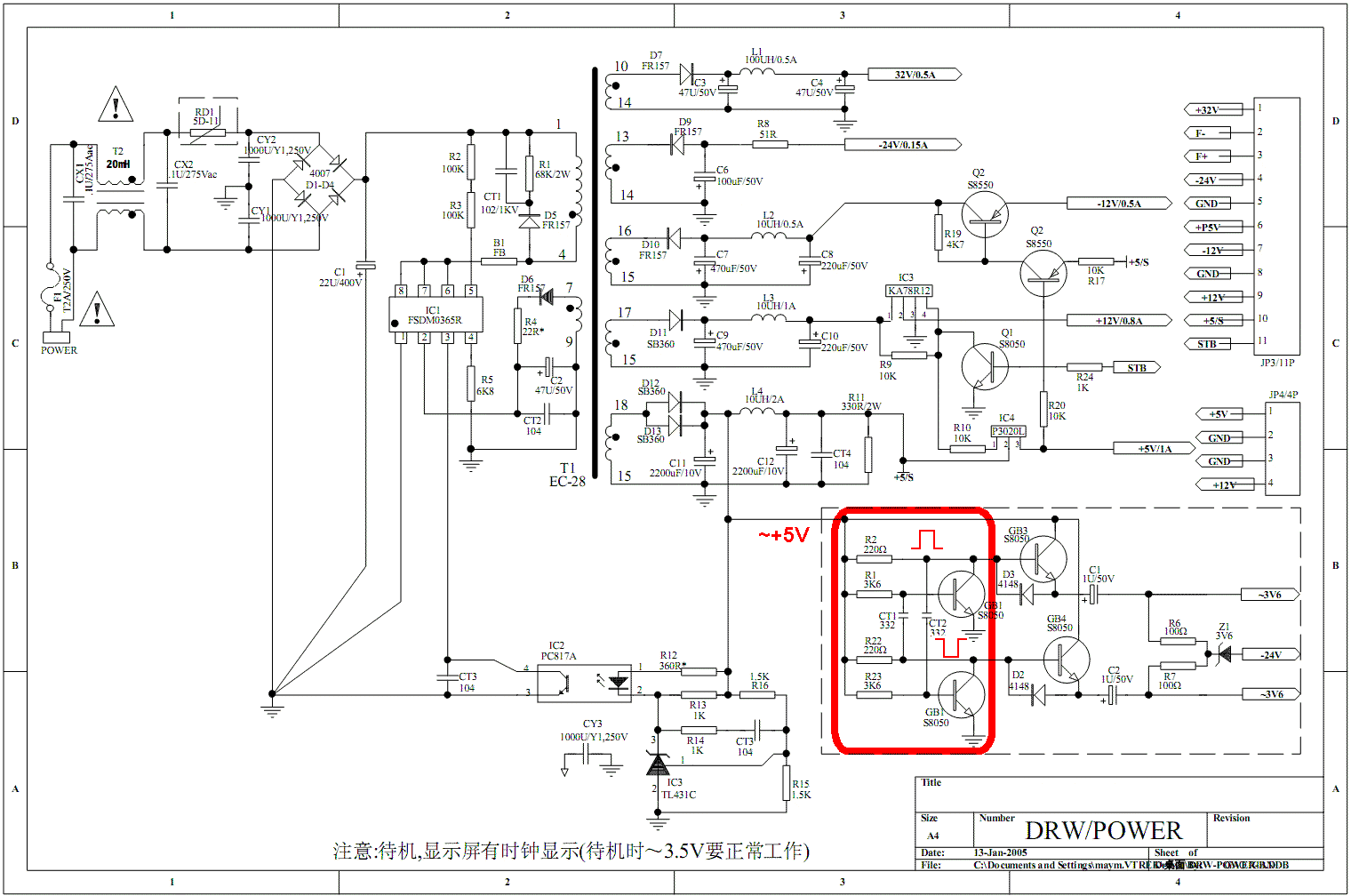

Přikládám schéma téměř stejného zdroje, podle kterého si můžeš to tvoje schéma opravit do funkční podoby. Multivibrátor (astabilní klopný obvod) je napájen napětím +5V (tohle napětí je stabilizováno zpětnou vazbou a tím jsou nastavena i ostatní napětí na sekundární straně, tedy i napětí -24V). Tvoří ho součástky ohraničené červeně.

[MilanCZ]

Takže žádná změna, vyměnil jsem podle tvého schématu (mj. je to úplně stejné jako ve skutečnosti - kromě větve 32V) CT1 a CT2 - měly 4n4, pak C1 a C2. Tranzistory jsou o.k., diody taky. Na vstupu do multivibrátoru mám +5V, na větvi -24 mám stále -38V, osciloskop mi ukázal již jak kladný tak záporný impuls. Už fakt nevím

[masar]

No a kontroloval jsi ten žhavící proud? Jak chceš jinak zjistit, že je displej O.K.? Kromě toho - žhavící vlákno je přímo žhavená katoda (podžhavená, aby nerušila svitem), na obou jeho koncích je napětí cca -20V, které přivádí ta vyměněná Z2 (proč byla asi vadná?) a odpory R6 a R7. Zkontroloval jsi to? Zkontroluj osciloskopem všechna výstupní napětí, hlavně větev +5V a jejich zvlnění.

p.s. žhavicí vlákno můžeš zkontrolovat i ohmmetrem...

...a ještě něco: možná to bude stejný manuál zde.

[MilanCZ]

Na všech nap. výstupech je stejné zvlnění, ale malé. A žhavící vlákno má 7,3 ohmu, napětí na něm je zmíněných -38V, ale proud žádný, takže je v kopru. Pokud to nechám chvíli zaplé, tak IC displaye pěkně pálí. To schéma až na nějaké drobnosti sedí. Díky moc za pomoc, myslím, že nemá smysl se tím dál zaobírat. Nebo je ještě nějaká možnost o které nevím?

[masar]

... A žhavící vlákno má 7,3 ohmu, napětí na něm je zmíněných -38V, ale proud žádný, takže je v kopru. ...

Tohle je přece nesmysl.
Napětí -38V by mělo být na obou koncích žhavicího vlákna a mělo by být nižší o napětí Zenerovy diody (3,6V).
Pokud jsi naměřil odpor 7,3Ohmu, tak přece "v kopru" není vlákno, ale obvod, který ho má žhavit a tímto obvodem je ten zmíněný multivibrátor, který přes elektrolyty C1 a C2 dodává střídavý proud do vlákna.
A nebo je "v kopru" měření.
Dokud nerozchodíš to žhavení, neházej flintu do žita.

[rnbw]

Vlakno moze byt odidene len jednym sposobom - prerusene. A to zjavne nie je, ked ma 7,3 ohmu.

[MilanCZ]

Tak jsem celý žhavící obvod vyměnil, výsledek stále stejný, už nevím co s tím

[masar]

Nevím, cos všechno vyměnil, ale postup měl být tento:
1) Nejde displej, zjistil jsem , že na žhavicím vlákně jsem nenaměřil žádné střídavé napětí (měřeno oba konce proti sobě, t.j. piny 1,2 proti pinům 31,32 displeje) na střídavém! rozsahu multimetru.
2) Situace je jasná - nepracuje měnič napětí s multivibrátorem GB1 a GB2(na schematu GB1), mezi jejich kolektory(3.piny pozor E-B-C!) jsem nenaměřil žádné střídavé napětí.
3) Zkontroloval jsem napájecí napětí na kolektorech GB3/GB4 = +5V (emitorové sledovače) - O.K.
4) Z předešlého vyplývá, že je vadný multivibrátor, se součástkami: R1/CT1, R23/CT2(určují kmitočet), R2/R22(buzení sledovačů), D2/D3(vybíjecí diody - bez nich nepoteče stř. proud) a ty čtyři tranzistory.
5) Ostatní věci (napětí zdroje) mě nezajímají do té doby, než zprovozním měnič.

Doufám, že jsem to napsal dost jasně. Napiš, kde se stav tvého měniče liší od mnou popsaného.

[MilanCZ]

bod č 1,2,3 - souhlasí, bod č.4 - taky souhlasí, zmíněné součástky jsou všechny nové vč. C1, C2, R6, R7, Z1
