Vermona

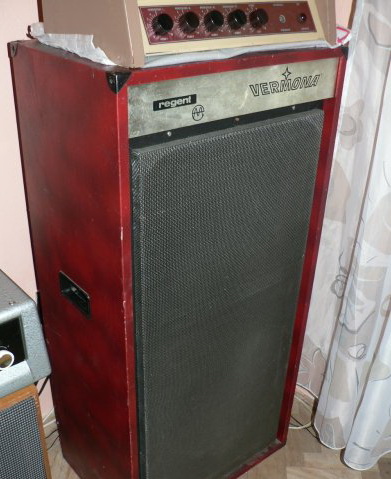

Zdravím.Prosím poradte mi kde by som zohnal schému zapojenia pre túto reprobedňu viď obr.reproduktory sú tam originál no chýba tam výhybka.Na internete ju zatiaľ neviem nájsť,lebo neviem aký má presný názov,nie je tam žiaden štítok.Obr.nie je môj,je z netu ale doma mám také isté 2ks.
- Přílohy
-
vermona.jpg- (65.55 KiB) Staženo 215 x
To je bedna Regent 901 nebo 903?
Ta první patřila k soupravě Böhm Regent 600H (H jako Hall), určené pro nástroje, zesilovač byl tranzistorový 50W sinus/80W hudebního výkonu s jednotkou pružinového reverbu.
Osazení boxu typ 901:
- basový reproduktor typ L3701, 50W připojený na zesilovač přímo
- 4x výškový reproduktor typ L5904 sérioparalelně spojené, zapúojené za výhybkou: paralelně ke kombinaci reproduktorů je RL člen 10 ohmů/10W odpor plus 0,3mH cívka. To celé je napájené od basáku přes MP kondenzátor 4uF/160V.
Schéma celé soupravy je na Raupenhausu.
K soupravě Böhm Regent 600G (jako Gesang, čili zpěv) se dodávaly dvě soustavy typ 903, každá po dvou středobasových reproduktorech typ L3401 zapojených v sérii, výhybka žádná.
Schéma je zabalené ve stejném souboru.
