Mascom MC32W11B/S, nejde zdroj

Zpráva

xxxe · #1 Příspěvek od **xxxe** » 29 led 2011, 14:28

Mám problém s touto TV ,synátor včera malinko doma přetopil než je zdrávo.Večer TV vypnul a ráno když ji chtěl pustit tak jen prsklo a nic,rozebral jsem ji a ve zdroji utavený nožky od FSD200 pro standby + diody okolo v tahu D321 na dvě půlky,D315 zkrat.Už jsem tady něco o stejný závadě našel tak se ptám jestli to má cenu opravovat nebo rovnou šrotnout?

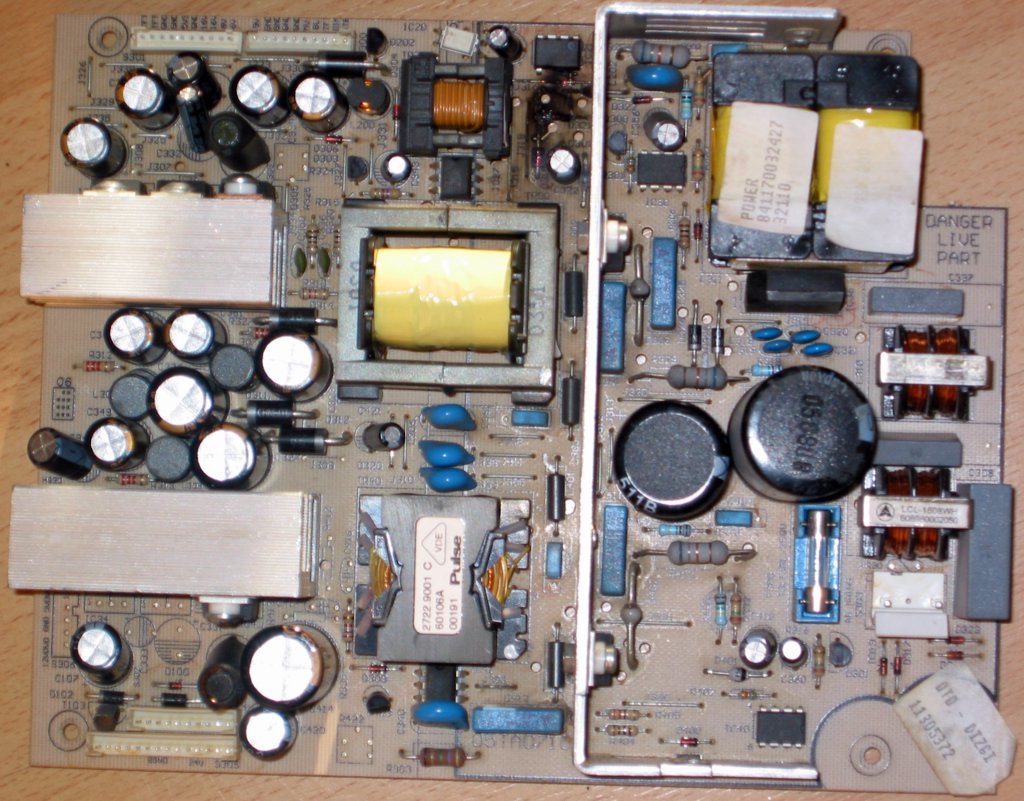

Nikde jsem nenašel schéma a nevím co tam je za ty diody,nevíte někdo ?Přikládám foto zdroje ,je to 05TA071C .Nedá se přečíst označení na diodách.Pokuď někdo máte nebo víte o schématu tak díky.

#2 Příspěvek od **Killroy** » 29 led 2011, 15:41

http://www.ebastlirna.cz/modules.php?na ... ic&t=28830

xxxe · #3 Příspěvek od **xxxe** » 29 led 2011, 16:03

Díky to jsem četl ale o není tam dioda D321 .Schéma nikde nemůžu najít.

#4 Příspěvek od **Killroy** » 29 led 2011, 17:32

Bude to zenerka 18V, jako je D322. Pokud si to dobře pamatuju, jsou myslím v sérii..

xxxe · #5 Příspěvek od **xxxe** » 29 led 2011, 21:35

Díky ,už jsem to našel a ulovil jsem na netu i schéma D321 je zenerka 33V a D322 je zenerka 12V .Schéma pro případné hledače přilepím sem na upload protože sem jde jen 300kB.Našel jsem i stránku kde upravil zdroj že dal propojku ze spodu a diodu D201 taky,snad pak když to zas lehne tak to neodstřelí kolem tolik.http://alain.mionnet.pagesperso-orange.fr/bs2606pr.htm

Schéma zdroje Profilo-telra 05TA071C.rar

zvaty · #6 Příspěvek od **zvaty** » 30 led 2011, 11:13

tento stand-by zdroj je náchylný a často odchází, párkrát jsem ho spravil a po půl roce odešel znovu. Nyní to dělám tak, že koupím za 100kč impulsní zdroj 1A v plastovém krytu a připojím ho místo originálního (originální s FSD200 úplně odpojím). Je to bez problému a spolehlivé. Zdroj s FSD má dle mě nějakou konstrukční vadu.

zvaty · #7 Příspěvek od **zvaty** » 30 led 2011, 11:17

A ještě jedna věc, FSD se neodstřelí tím, že se přehřeje. Měl jsem ho na chladiči a stejně se odpařil a opálil vše kolem

xxxe · #8 Příspěvek od **xxxe** » 30 led 2011, 12:08

Čím teda odejde?Nemůže za to prach kolen a pak oblouk na tu propojku?Třeba když se to udělá ze spodu jak je to na tom odkazu tak to vydrží,vyzkouším.Jinak ta telka jela bez poruchy až do teď.Pak ještě elyty rači vyhážu na sekundáru a dám nové.
Musím počkat do zítra až budu moct nakoupit součástky,ten ICE1QS01 se položí vždy taky nebo je šance že přežil?D325 - 1N4007 lehla a zenerka 12V i 2.4V + ten slavný FSD200.

PvvS · #9 Příspěvek od **PvvS** » 30 led 2011, 12:18

Po zkusenosetch s FSD210 a klony radsi celej zdroj predelam. Tyhle kramy odchazely primo na kolech od vyrobce . PO promereni novych sem 1/3 vyhazel hned a dalsi minimalne 1/2 pozdej. A nebylo to jediny takovy kolo. Ruzny roky a tydny vyroby.. Priznaky vzdycky stejny, Prorazenej vykonak na vystupu. Snadno zmeritelny i na desce. Pokud ma vystup proti zemi min jak zhruba 2M , tak je svab zralej na odlet do kose.

#10 Příspěvek od **Killroy** » 30 led 2011, 16:09

Zmetkový FSD200 jsem zatím neviděl, ale už jsem se setkal s i mezizávitem na primáru toho TR20.

xxxe · #11 Příspěvek od **xxxe** » 30 led 2011, 16:14

No doufám že to neosadím a nezjistím že je trafo v kelu

.Tenhle zdroj zdechnul přez noc když byla TV vypnutá jen ve standby.Tak snad nelehnul ještě procesor nebo něco na hlavní desce ještě.

xxxe · #12 Příspěvek od **xxxe** » 31 led 2011, 20:41

Tak jsem asi v koncích.Osadil jsem zdroj ale touženého výsledku nedosáhl.Po zapnutí bliká podsvícení panelu,pak podsvícení vypne a bliká nepřetržitě standby LED.Dá se nějak ověřit že není vada ve zdroji ale na hlavní desce?Při nezatíženém zdroji naměřím 5V ,při zapojeném v telce kolem 3V a ostatní taky nedosahuje napsané hodnoty.Co jsem kde našel vadného tak je vyměněno.Sedím u toho od rána vše jsem několikrát proměřil a nemužu na to přijít.Dal jsem už komplet součástky co obsahuje repair kit a nic.Když zapojím externí zdroj 5V k hlavní desce pro standby tak LED pak už nebliká a svítí to je ale vše co TV udělá.Při vypnutí síťákem problikne jen podsvícení.

> zvaty Můžeš prosímtě poradit co kde odpojit a kam napíchnout ten externí zdroj 5V,vyzkouším to ,třeba lehlo to tráfko standby a na tvoji úpravu to pojede.

Díky.

zvaty · #13 Příspěvek od **zvaty** » 01 úno 2011, 21:37

máš to ve zprávě, ale jestli už máš připojen externí zdroj (dost výkonej pro standby) a nejde to zase zapnout, tak vidím ještě problém jinde. Každopádně bych originál stand-by vyřadil a nahradil nějakým impulsním kolem 1A

xxxe · #14 Příspěvek od **xxxe** » 01 úno 2011, 21:50

Díky odepsal jsem tam taky.

xxxe · #15 Příspěvek od **xxxe** » 02 úno 2011, 14:50

Tak asi konečná,na hlavní desce topí jak prase D900 a D901 (1N4001) a U902 a U903 (LF18C ,LF33C) který tady asi nikde nekoupím.Letí to do šrotu,Opravený zdroj nabízím případnému zájemci.
