Teplotní stabilizace diody

[Mau_Loftin]

Prosím poradit,

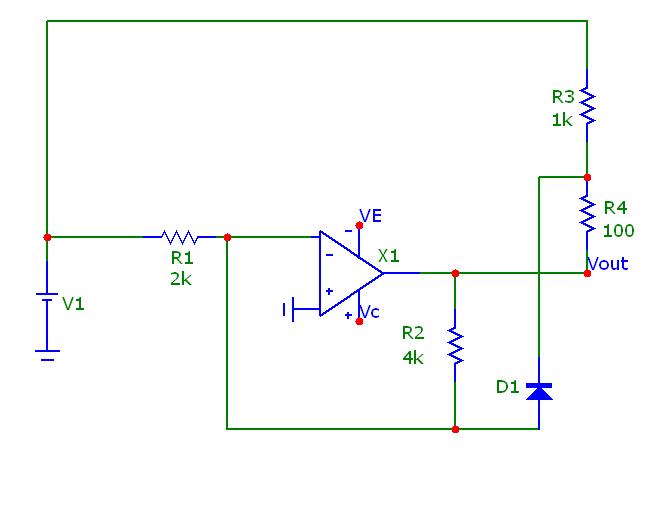

mám schema - příloha - kde si při určitém napětí (V1 proměnné) otevře dioda D1 a tím se připojí paralelně rezistor R4 k R2 a změní se zesílení obvodu s OP.
Ovšem otevření diody je velmi závislé na teplotě - lze schema nějak jednoduše upravit, aby tato teplotní závislost byla minimální?

Děkuji!

[Mau_Loftin]

Tak už shlédnuto min 80x, ale žádná odpověď

To je to tak těžké nebo je to hloupý dotaz ?

[Andrea]

Nojo, když ty určitě zase budeš chtít tu stabilizaci bez stabilizace.

[Hill]

Nezbude ti, než vykompenzovat tu závislost pomocí kompenzačního obvodu řízeného druhou diodou stejných vlastností.
I když mi smysl existence toho, cos tu nakreslil, zatím uniká. Ovšem naopak, jako tepelná pojistka by to smysl mělo.

[Mau_Loftin]

...vykompenzovat tu závislost pomocí diodou stejných vlastností....

No o tom jsem uvažoval, že tam bude dioda stejných vlastností. Ale konkrétní realizace jaksi je pro mě zatím záhadou....

Smysl je jasný. Je to zesilovač s nelineárním zesílením, něco jako pseudo-logaritmický zesilovač. Do jistého napětí zesiluje v poměru R2/R1 a po otevření diody (R2 paralelně s R4)/R1.

[Mau_Loftin]

Nojo, když ty určitě zase budeš chtít tu stabilizaci bez stabilizace.

Ale no tak, je jasné, že tak jsem to nemyslel. Přijímám návrhy na toto řešení. Jsou nějaké?

Existuje například nějaká dioda, která má malou teplotní závislost?

[Andrea]

po otevření diody (R2 paralelně s R4)/R1.

A kam se ztratil ten R3?

[Mau_Loftin]

A kam se ztratil ten R3?

Jo, ten tam vliv ve výsledku bude mít taky, ten jsem opomněl. Připojí se v okamžiku otevření diody.

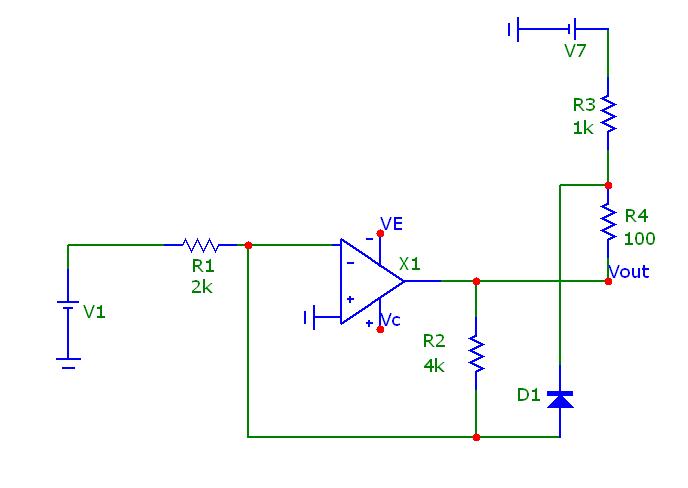

Ono korektně by to mělo být zapojeno dle přílohy. Napětím V7 se určuje bod otevření diody.

Ovšem lze to zapojit i výše uvedeným způsobem - ušetříme jeden zdroj.

[mtajovsky]

Pokud je ta teplotní stálost tak důležitá, dejte celý obvod do termostatu.
