Tlumivka pro DC motor

[Jenda_KL]

Zdravím,
mám 16kW DC motor (560V/40A) řízený PWM 12kHz, nevím jak vymyslet k němu nějakou tlumivku, ještě lépe kdyby šla někde koupit.

díky,

[Jenda_KL]

Na stránkách Elektrokov jsem našel
JTC E 4040 - 48A/1,6mH

[breta1]

S tou tumivkou 1,6mH v sérii s motorem by se motor skoro neroztočil, protože reaktance tlumivky při 12kHz je 100 Ohm.
Ale ty asi chceš odrušovací tlumivku s kondíkem, jako odrušení celého PWM,ne?

[feliz_navidad]

Potřebuješ odrušit výstup, nebo zpětné rušení do napájecí sítě?

[Jenda_KL]

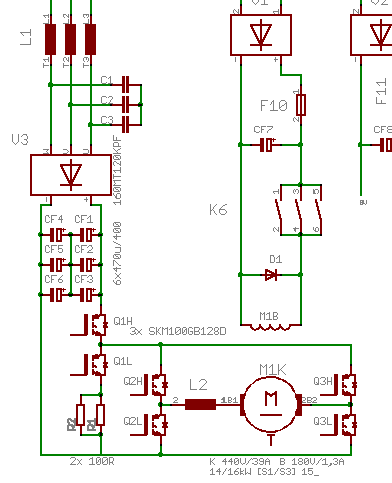

odrušení výstupu (L2).
V sérii s L2 je bočník (není zakreslen) a jsou na ňom špičky a měření proudu ukazuje nesmysly a elyty na DC trochu topí.

[breta1]

O velikosti L2 už jsem psal, tudy cesta k odrušení asi nevede.
Snímat a vyhodnocovat úbytek na odporu je věřím opravdu problém z hlediska rušení, možná RC filtry k vyhodnocovacímu zařízení by pomohly, ale zvážil bych možnost vyhodnocování proudu měřícím proudovým trafem.

[Jenda_KL]

Já si zase myslím že je to v podstatě jediná cesta jak proudové špičky eliminovat, jen nevím jak "odhadnout" tu hodnotu a asi by to chtělo i nějaký kondenzátor na kartáče.

[Andrea]

O velikosti L2 už jsem psal, tudy cesta k odrušení asi nevede.

Podle mě jsi napsal blbost. Reaktance tlumivky na 12kHz nemá s rozběhem motoru nic společného, ale určuje potlačení modulačního kmitočtu, což je to, o co Jendovi nejspíš jde.

[WLAB]

S tou civkou (tlumivkou) by to fungovat mohlo - teoreticky - jen to nemuze byt "nejaka tlumivka" ale v podstate musi mit vlastnosti pracovni indukcnosti spinaneho zdroje vc. ztrat.

Snimani proudu na diagonale H-mustku je pekna otrava, nejlepsi je provest cele mereni plovoucim modulem vcetne digitalizace a z modulu to nejlip poslat po optickem vlakne nebo alespon stinenym optronem. Plus se musi vyresit otazka napajeni, aby se jim do modulu nevnaselo ruseni.
Kdysi jsem to delal na 24V mustku a prenasel to analogove pomoci CNR201 a musel jsem zapojeni kolem optoclenu kapacitne dovazovat prihybanim dratku, ktere tam tak delaly balancni kapacity.

Jina moznost je pouzit nejakou magnetickou proudovou sondu, co nabizi treba LEM, pokud jeji parametry vyhovi

[Jenda_KL]

měření proudu jako takové funguje, používám HCPL 7840
Je to jenom o tlumivce a když tam nemůže být jen tak nějaká, tak jak zjistit jaká?
To bude drahej ohníček...

[WLAB]

Aha, ja myslel, ze to snimani nefunguje a ze tam mas nejake ty "peaky".... Ty totiz vubec nemusi mit puvod v nejakych proudovych spickach... A vyhodnocovat analogove optoclen, ktery lita v rozmezi 600V plus nejake overshooty pri prepinani to vse doprovazeno celkem bohatym spektrem bince, neni sranda.

Neni ta tvoje spulka nahodou vyhlazovaci tlumivka pro usmernovace udelana z transformatorovych plechu?

Tak tu civku zkus udelat. Vem pro zacatek nejake vetsi jadro, treba E65 z H21cky a zkus spocitat jakou si pri danem proudu a zvolene mezere muzes dovolit indukcnost. No... mH to nebudou....

[Jenda_KL]

... takže:
pokud platí L=(U x dt) / I [H;V,s,A]
tak 1.6m=(560 x 1/7k) / 50
1/7k = ca 0.145m [Hz;s]
strmost = 340A/1mS

bez tlumivky : dt < 1us @ Ip 80A //zhruba,není to tak dobře vidět//
s tlumivkou : Imax=80A => dt = 235us
pak při 12kHz PWM 50% odpovídá 41us

= 1.6mH bude stačit

nebo ?

[Jenda_KL]

Žádná tam totiž zatím neni, proto ten brajgl na bočníku a topící elyty.

edit: .. plus nehrající rádia v okruhu 50m

[feliz_navidad]

Ta špule z Elektrokovu je do stejnosměrného meziobvodu, tj. na 300Hz...

[Jenda_KL]

A kde je napsanejch těch 300Hz?
