Plazma LG 52PC51 (PDP 32F1) Vyřešeno

Zpráva

pajosek2 · #1 Příspěvek od **pajosek2** » 16 úno 2011, 18:36

Známý mne poprosil,abych se mu podíval na tuhle telku.Doveze ji možná zítra a já nikde nemůžu sehnat schema. Je to dovezeno někde z ciziny,tak tada asi není běžná,nicméně jsem rád připravený,proto prosím jestli někdo nemáte dokumentaci k tomuhle stroji.
Díky

shleha · #2 Příspěvek od **shleha** » 17 úno 2011, 10:36

Skús lokalizovať závadu podľa priloženého manuálu. http://elektrotanya.com/lg_32pc54.djvu/download.html (použi len to, čo uznáš za vhodné) http://windjview.sourceforge.net/

#3 Příspěvek od **kokun** » 17 úno 2011, 16:16

shleha píše:Skús lokalizovať závadu podľa priloženého manuálu.http://elektrotanya.com/?q=showresult (použi len to, čo uznáš za vhodné)http://windjview.sourceforge.net/

Kur*va chlapi, kdy se už naučíte trošku psát? - z takovými odkazy jdi do (_!_) :!:

Stačí jen dodržovat "mezery" a hned ten odkaz vypadá jinak - a stačí na něj pak jenom kliknout

Skús lokalizovať závadu podľa priloženého manuálu. http://elektrotanya.com/?q=showresult (použi len to, čo uznáš za vhodné) http://windjview.sourceforge.net/

shleha · #4 Příspěvek od **shleha** » 17 úno 2011, 18:39

Habesan · #5 Příspěvek od **Habesan** » 18 úno 2011, 10:28

Už ji máš? Tak jaké jsou projevy závady?

pajosek2 · #6 Příspěvek od **pajosek2** » 02 bře 2011, 14:04

Tak můžu pokračovat,protože mi přišel náhradní modul.Měnič pro VN panelu. Po jeho výměně zvuk na telce jede,ale obraz nikde.Musím říst,že na té desce byl jasně vadný trand a ten by stál tolik,co ta deska,tak jsem ji objednal celou. Po zapnutí se rozsvítí zelená LED,pak 4krát blikne a pak se znovu rozsvítí. Nejsem si jistý jestli je to běžný start nebo indikace poruchy.Bodlo by schema,ale bohužel jsem ho nenašel.

Habesan · #7 Příspěvek od **Habesan** » 03 bře 2011, 14:38

Plazmy nemají na panelu VN.
Sustainové napětí bývá kolem 200 Voltů, Inicializační impuls cca 390 V, a to je ještě 'Nízké Napětí'. Řídící obvody jsou samozřejmě 'Malé Napětí'.

Takže to co jsi vyměnil, je předpokládám, X-SUS. Ještě můžeš mít v háji Y-SUS nebo zdroj. Nafoť je, a pošli nějaké oscilogramy.

Ta čtyři bliknutí by mohla být kód chyby.

pajosek2 · #8 Příspěvek od **pajosek2** » 03 bře 2011, 15:17

Já vím,ale na desce je psáno high voltage,ale bylo mi hned jasné že tam nebude moc,protože tohle napětí je blokováno kondama na 1000V. :lol:

V každém případě to projdu a dám vědět.

pajosek2 · #9 Příspěvek od **pajosek2** » 03 bře 2011, 17:11

Takže vyměněna je deska Z-SUS a z té nyní neleze vůbec nic.Má jen jeden široký plochý vodič vedoucí přímo na panel. Napájení pro ni 200V je vpořádku bez zvlnění. Na vstup téhle desky jdou signály UP-nezasynchronizovatelný signál 5V taktéž signál DWN .RAMP je jasný obdélník taktéž 5V.Co se týká Y-SUS ,taj je tam nějaká zvláštní směska obdélníku a šumu s amplitudou 30V. Myslím,že fotit to je zbytečné.Teď mne zajímá čím je ta deska blokována,pokud teda nová není vadná.

Burajko · #10 Příspěvek od **Burajko** » 03 bře 2011, 23:20

Ako to uz spominal kozoka,tie paneli sa menia sucasne.Inak mozes odfajcit aj tu jednu novu...

kozoka · #11 Příspěvek od **kozoka** » 04 bře 2011, 01:15

Za prvé!

LG a Samsungy žadné chybové kody nehlásí!!! To že bliká dioda nic neznamená. Prostě tam musí něco zhořet! Dobré pro opravaře horší pro Hasiče

Bud je vadný Y- SUS nebo CTRL. Ale pkud neznáte problematiku PDP, tak to není jak řešit!
Navic u těhle mašin odcházejí Panely (Zkrat)

takže jestli je na panelu napsané MADE IN Korea
Rovnou koš

Habesan · #12 Příspěvek od **Habesan** » 04 bře 2011, 11:11

Snad se pajosek2 nebude zlobit, když prozradím, že v SZ uvedl, že se s PDP chce seznámit, telka by se stejně vyhodila, takže není co ztratit (Snad jen peníze a čas, myslím si já).

V katalogu: Toshiba Discrete IGBTs v sekci "5-4 Plasma Display Panel Applications" je docela pěkné (extrémně zjednodušené) blokové schéma plazmy.

Na internetu jsem našel tenhle manuál: TH-42PH12EK. Na stranách 76-80 jsou schémata SUS desek jiné značky.

pajosek2 · #13 Příspěvek od **pajosek2** » 04 bře 2011, 11:58

Je to tak,jak napsal Habesan,můj známý je smířený s tím,že ji vyhodí.Já jsem toho vyčůůůraně využil,abych se s tím obeznámil.

Popíšu průběh opravy.
1. v původním stavu to nešlo zapnout a po probliknutí zelené LED se telka přepínala do STBY- Pomohla výměna dvou nafouklých kondů v napájení.
2.Pak šel zvuk ,ale nešel obraz a střelil trand na desce ZSUS. Vyměněna celá deska a trand už nejde do zkratu.
3. Nyní se to chová,tak,že telka naběhne,jde zvuk,ale obraz nikde. Na desku ZSUS jdou pulsy a napětí,jak je výše popsáno a pokud odpojím plochý vodič od panelu,tak se z táhle desky dají naměřit pulsy pocházející z YSUS,které procházá přes ten panel. Nevím jestli je to normální. Můj názor je,že to asi normální bude,protože se nějak ten okruh uzavírat musí.

EDIT:Ještě drobnost.Jakou provozní teplotu mají tyhle telky,protože mám v dílně tak 12 stupňů a napadlo mne ,že to má tepelnou pojistku.

Habesan · #14 Příspěvek od **Habesan** » 07 bře 2011, 11:52

Takhle bysme se nikam nedostali, alespoň pár fotek by to chtělo...

Nevím jaká je minimální provozní teplota pro plazmu, tam kde se s nima pracuje bývá běžně 30°C a víc. Domnívám se, že to minimum bude mnohem níž než 12°C.

Nafouknutý kondenzátor vypadá na přetížení napětím. Normálně jen vyschnou. Asi sis nechal zničit ještě nejaký jiný polovodič, který neexplodoval.

Prohlédl sis ta schémata, na která jsem odkázal???

pajosek2 · #15 Příspěvek od **pajosek2** » 09 bře 2011, 19:38

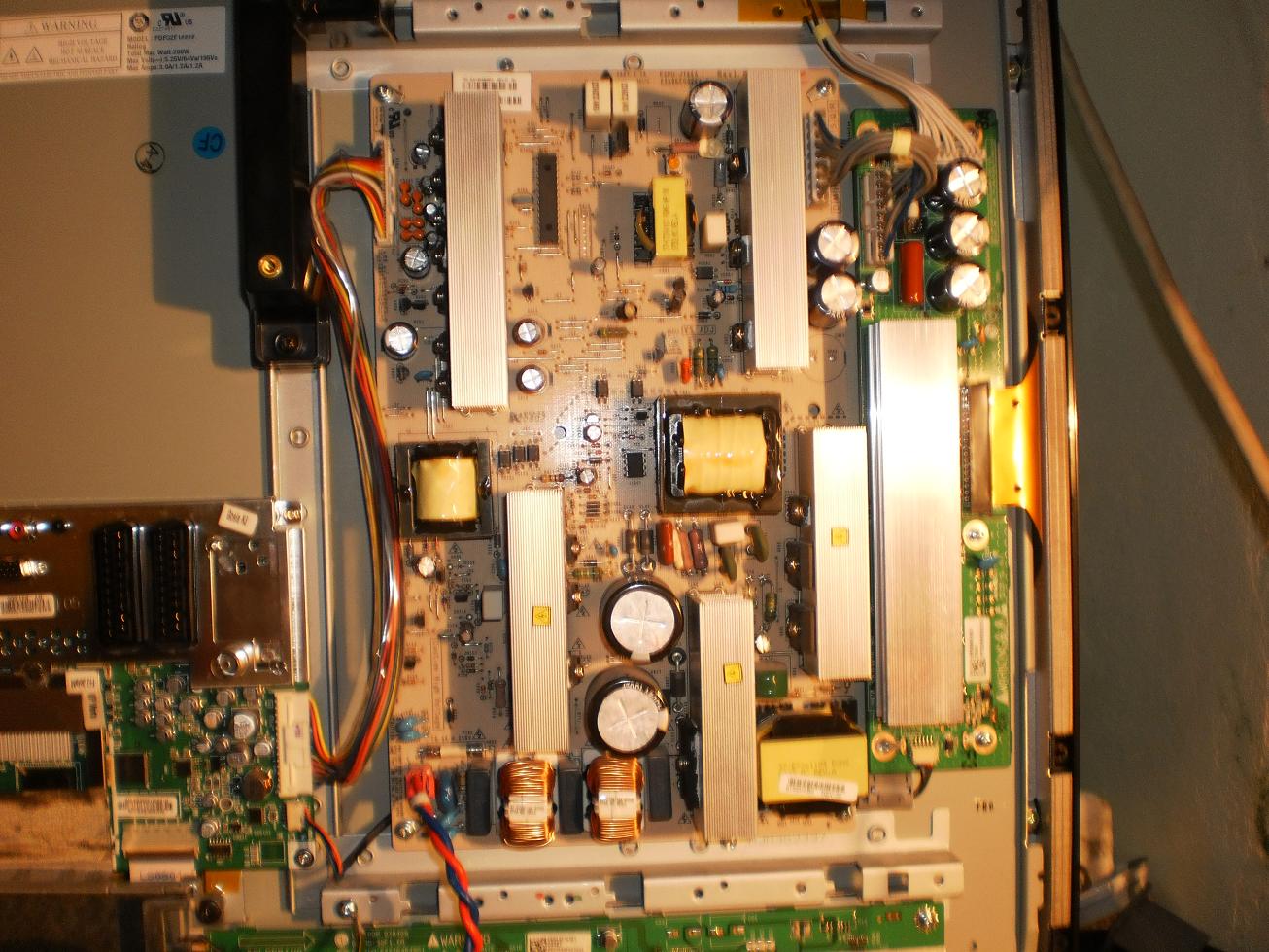

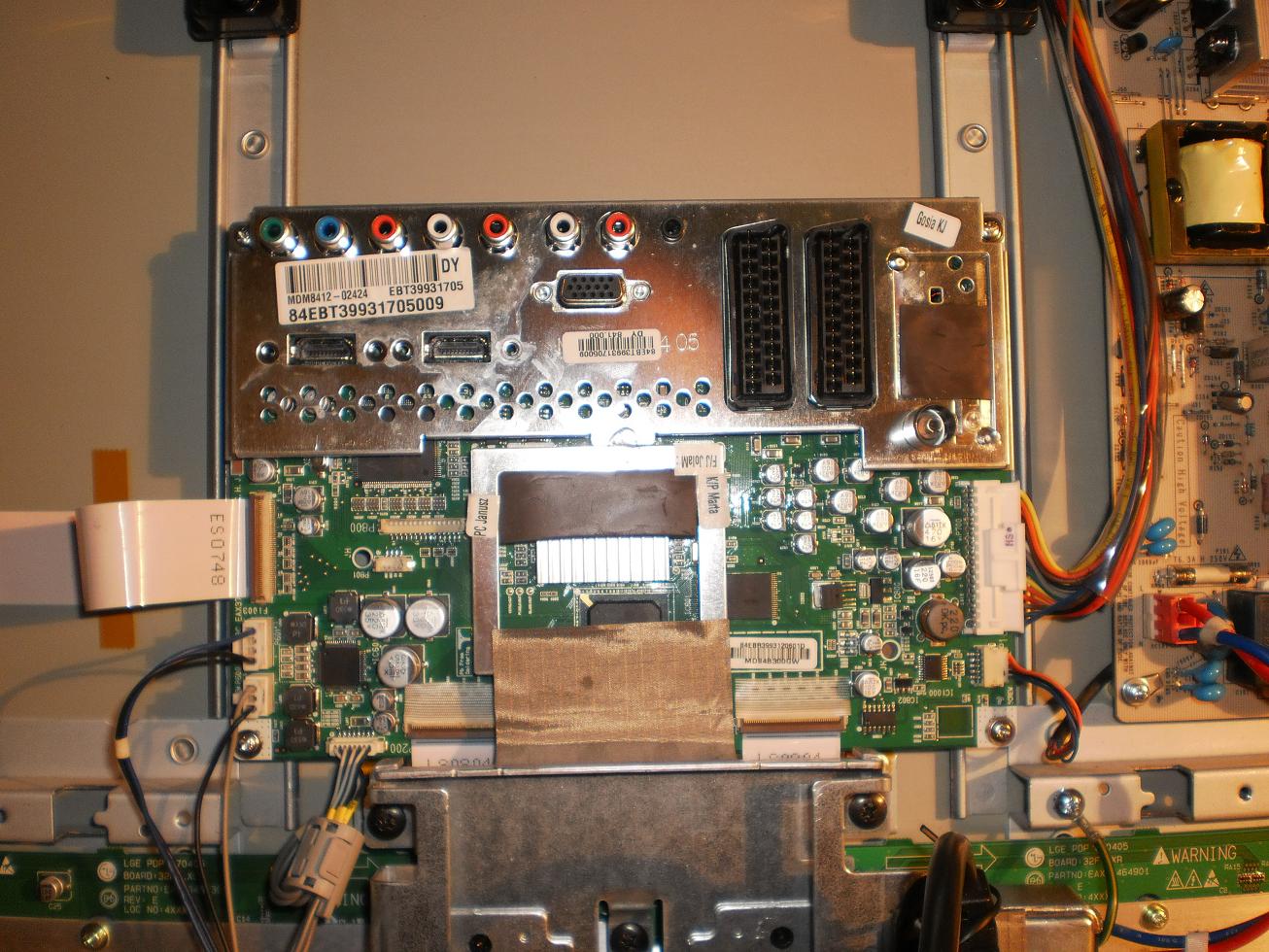

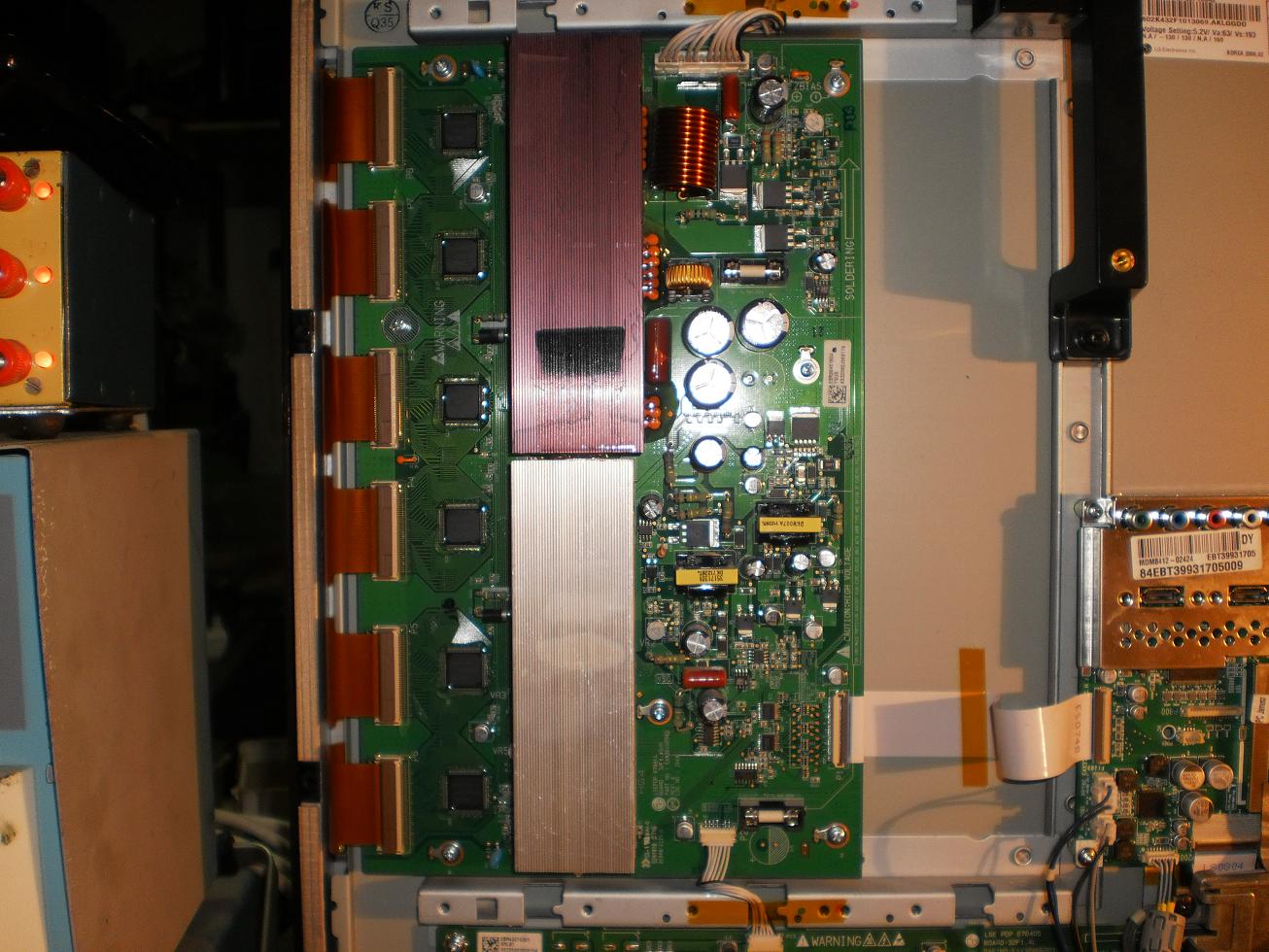

Přikládám fotky desek.
