Zdroj mi pálí pojistku; Kde může být problém?

Zpráva

kormus · #1 Příspěvek od **kormus** » 19 úno 2011, 03:38

Dobrý den;
Dostal se mi do rukou starší zdroj tuzemské výroby. Po zapnutí se mi vždy spálí 6A pojistka (ve schematu PO4). Moc se v tom nevyznám, ale zkoušel jsem přeměřovat jednotlivé součástky (což asi bude problém, když jsou v obvodu).

Nenašel jsem žádnou součástku, která by vypadala poškozeně (nafouknutě/očouděle).

Když jsem přeměřil odpor na tyristoru (Ty1) při vypnutém zdroji, naměřil jsem 100 ohm. Myslel jsem si, že mám vyhráno -- ale pak jsem si uvědomil, že když je takto v obvodu, tak to měření odporu je celkem mimo. Vypájel jsem tedy katodu tohoto tyristoru. Poté jsem měřil mezi anodou a katodou 200 ohm -- myslel jsem, že tentokrát jsem na to již vyzrál. Po vypájení i gate mi však měření odporu mezi A a K vychází na kiloohmy. Je tedy tyristor v pořádku? Co ho může otevírat (snažil jsem se všechny kondenzátory vyzkratovat a naměřil jsem na nich vždy nulové napětí)?

Poradil by někdo, jak mám dál postupovat -- co a jak mám zkoušet měřit / v čem by mohl být problém?

Kvůli omezení velikosti nahrávaných obrázků je schema zvlášť (za kvalitu se omlouvám, ale nepodařilo se mi to lépe vyfotit):
schema
partlist1
partlist2
partlist3

Děkuji;

#2 Příspěvek od **mi-ro** » 19 úno 2011, 07:45

Opoj jednotlivá vinutí sekundáru a postupně je připoju aby jsi zjistil, ve které větvi je problé. Tyristor v tonto zapojení slouží jako poslední ochrana při poruše zdroje a zvýšení napětí.

michal12 · #3 Příspěvek od **michal12** » 19 úno 2011, 08:46

Ten tyristor můžes klidně vyloučit, podívej se pořádně na zapojení. Je na +5V větvi napájené z horního vinutí. Přes Po4 jsou napájené stabilizátory +24V a dolní +15V (a taky obě MAA723). Zkus změřit, jestli není přímo za pojistkou, na 24V a nebo na 15V větvi zkrat (některý elyt, N3, apod..) Taky můžou být C4 a C5 bez kapacity.

#4 Příspěvek od **mi-ro** » 19 úno 2011, 11:12

Koukám, že jsem to psal ráno hodně kvapem, až mi vypadávaly písmenka. Teď koukám, že ti vypadává pojistka PO4, IO 723 vylučuji, ty jsou napájené přes odpory, snad jen C4, C5 nebo stabec N3 pro 15V.

kormus · #5 Příspěvek od **kormus** » 19 úno 2011, 17:14

Všem děkuji za rady;

Žádný zkrat se mi změřit nepodařilo. (Když měřím odpor, tak protože se ze začátku nabíjí kondíky, tak to měří stovky ohmů, ale pak se to ustálí na nějakých kilohmech -- předpokládám, že tak je to v pořádku?)

Pro jistotu jsem přeměřil všechny napěťové stabilizátory -- měřil jsem vždy odpor mezi B-C a E-C. Opět žádný zkrat.

Jak změřit kondíky (zapájené v obvodu) nevím. Když měřím odpor, tak to nejdřív měří stovky ohmů a stále to roste. Když zkusím měřit kapacitu, tak mi to hlásí Overload (což je možné, že mi multimetr nezměří 10 000 uF).

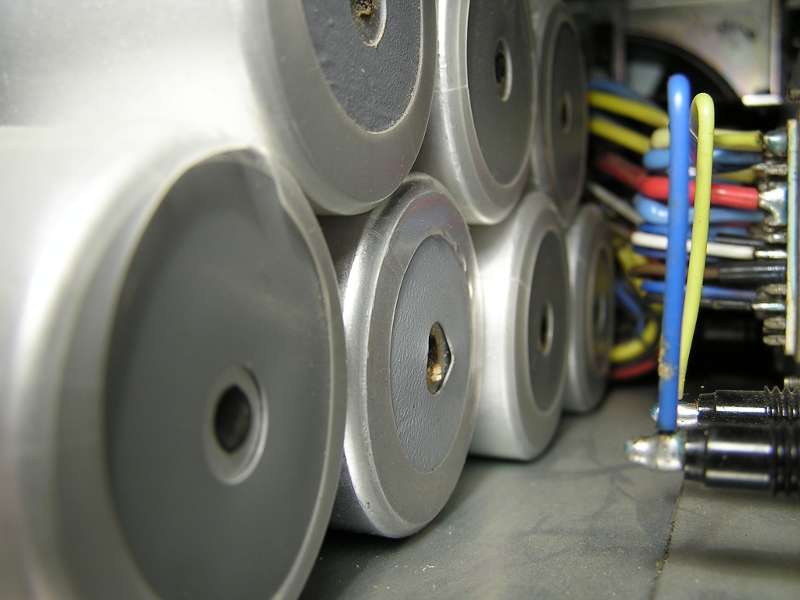

Všiml jsem si, že jeden z kondenzátorů nevypadá úplně ok (viz foto -- jakoby vytékající elektrolyt kolem toho černého špuntu). Může to být problém? Já jsem zvyklý na nafouknuté elyty, takže tohle bych bral, že je ok.

Díky;

tornado6 · #6 Příspěvek od **tornado6** » 19 úno 2011, 17:24

Možný je aj skrat keramiky C8, pripadne pomerať či neskratuju zenerky U15,U16 alebo rovno N1 isť na to postupne odpojil by som R30 ak to nebude v tomto obvode tak R31 pre napájanie N2 a zeneriek U19,20, prípadne pomerať tak isto C15 :wink:

kormus · #7 Příspěvek od **kormus** » 19 úno 2011, 17:30

Tornado6:
To s tím odpojením R30 je dobrý nápad!
Když budu měřit ty kondíky C8, C15 -- tak to musím vždy jednu nožičku vypájet, že?

michal12 · #8 Příspěvek od **michal12** » 19 úno 2011, 18:15

Ani ne, myslíš , že by zkrat za tím 330R rezistorem pálil 6A pojistku?

stevo59 · #9 Příspěvek od **stevo59** » 19 úno 2011, 21:37

Zmeraj U3 a U4 na skrat. Ak má jedna z nich skrat, cez C4, C5 tečie striedavina a odpáli poistku. Ak tie diódy budú dobré, namiesto poistky tam daj žiarovku na patričné napätie a potom môžeš pátrať voltmetrom, kde to napätie mizne.

kormus · #10 Příspěvek od **kormus** » 19 úno 2011, 22:01

stevo59:
Díky za radu;
Změřil jsem U3 a U4; V jednom směru mi to měří asi 33 MOhm; v jiném směru asi 0,5 MOhm (předpokládám, že mutimetr při měření odporu nedodává tak vysoký napětí, aby se dioda otevřela).

Mohl bys víc popsat tu metodu se žárovkou? Neusmažím si celý zdroj, když pojistku nahradím žárovkou?

#11 Příspěvek od **jezevec** » 19 úno 2011, 22:15

kormus píše:... mi to měří asi 33 mOhm...

Není m jako M.
33mOhm = 33 miliOhm = 0,033Ohm
33MOhm = 33 MegaOhm = 33 000 000 Ohm
Ještě doplním, ten vytékající elyt vyměň. Buď už je anebo za krátký čas bude bez kapacity.

kormus · #12 Příspěvek od **kormus** » 19 úno 2011, 22:21

jezevec:
omlouvám se; tady se stala chyba -- měl jsem na mysli mega ohmy;

tornado6 · #13 Příspěvek od **tornado6** » 20 úno 2011, 10:10

Jednoducho odpoj oba rezistory R30 aj 31 a ak ti upali poistku tak su to určite elektrolity C4, C5 ak poistka vydrží tak je to niečo za tými rezistormi, pripoj najprv R30 a skus, potom R31 a stou žiarovkou je to bezpečnejšie s toho dôvodu že poistku ti upáli ale žiarovka ti bude svietiť pokial je tam skrat až ked skrat odstraniš ti žiarovka zhasne, potom už len pomeriaš napetia a máš vyhraté. :wink:

breta1 · #14 Příspěvek od **breta1** » 20 úno 2011, 10:30

Pokud je T3 na chladiči, může být při porušení izolační podložky spojen kolektor s chladičem (a tedy mínus zdroje, pokud je chladič k němu připojen).
Pokud pod tranzistorem izolační podložka není, nesmí se chladič spojit s mínus - prověř to.

bu2520 · #15 Příspěvek od **bu2520** » 20 úno 2011, 10:55

místo pojisky bych dal třeba 100w žárovku na 230 a potom odpojil přívod ke kolektoru výkonového trandu a postupně odpojoval napájecí body až bych lokalizoval která větev to dělá a tu prověřil.
