optočlen + tranzistor

Zpráva

PCmaniac99 · #1 Příspěvek od **PCmaniac99** » 03 bře 2011, 10:32

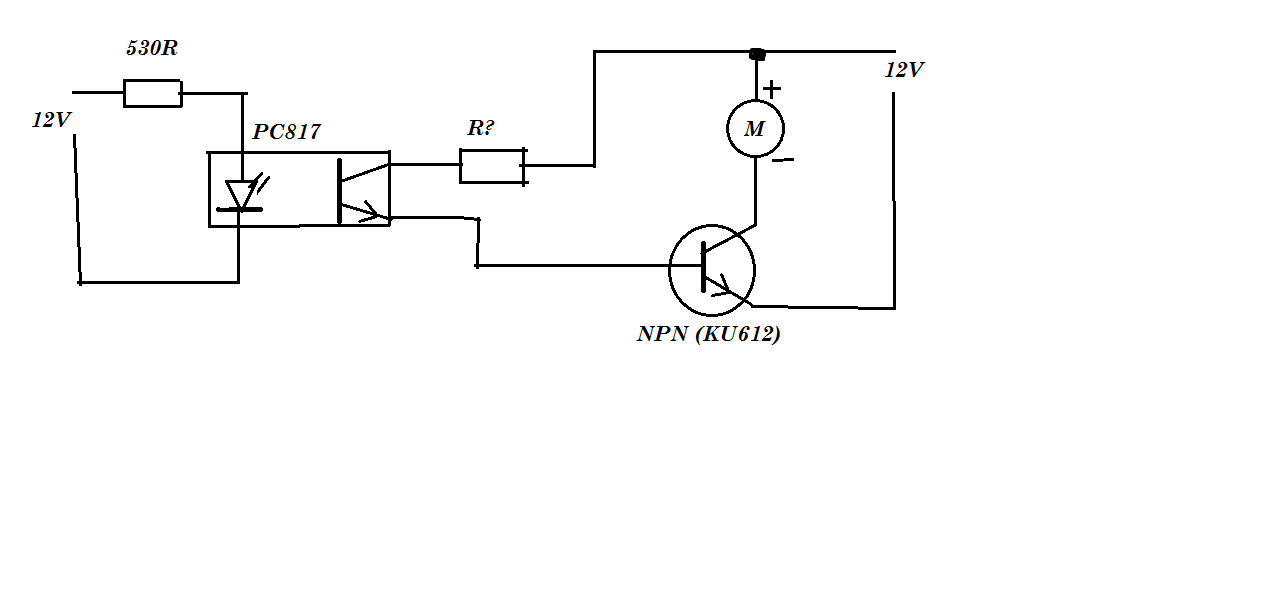

Zdravím bastlíře. vím že se jedná o jednoduché zapojení i přes to si nevím rady. Fungovat by to mělo následovně: Po přivedení napětí na diodu v PC817 se otevře tranzistor v PC817. ten je v serii s bazí npn tranzisotru a otevře ho. Tím začne mezi C a E tranzistoru procházet proud a motor se roztočí. Upřesním že motor je větrák z PC.

Otázkou je, jaký použít tranzistor (povaluje se mi doma hromada KU612) nebo nějaký N-fet? a jak velký má být odpor před tranzistorem v PC817 (R?)

Možná to mám celé špatně...

procesor · #2 Příspěvek od **procesor** » 03 bře 2011, 10:53

No to stačí tranzistor s ICmax 200...300mA. Skôr darlingtonové zapojenie by sa hodilo, alebo darlington tranzistor. Aj FET môže byť, iba gate treba cec 10k odpor prizemniť.
Ak to bude lineárne riadené tak ten koncový tranzistor bude treba aj chladiť.
Odpor R? pri bipolároch cca 1k5, s FEtom aj 0R0.

#3 Příspěvek od **ok1hga** » 03 bře 2011, 11:01

http://www.coolcircuit.com/circuit/basi ... roller.GIF

tady je to i s hodnotami . . . . u Google jsou prostě machři . . . . .

procesor · #4 Příspěvek od **procesor** » 03 bře 2011, 11:11

Až na to, že to logicky invertuje funkciu - nespĺňa zadanie. Hľadaj ďalej...

PCmaniac99 · #5 Příspěvek od **PCmaniac99** » 03 bře 2011, 11:19

Může mi prosím někdo popsat fci obvodu která je v odkazu od ok1hga bude ten můj obvod takhle fungovat? Podle Procesora ano.... tímto Děkuji...

Philip_Fry · #6 Příspěvek od **Philip_Fry** » 03 bře 2011, 11:36

Přečti si pořádně, co ti procesor napsal. Fungovat to bude, ale přesně obráceně - při přivedení napětí na diodu optočlenu se ti motor zastaví.

bu2520 · #7 Příspěvek od **bu2520** » 03 bře 2011, 11:44

je potřeba zohlednit, také Icmax optočlenu nebývá zrovna velký, tak že by to při spínání tranzistoru s malým zesílením , větších proudů nemuselo fungovat.

Vaseks · #8 Příspěvek od **Vaseks** » 03 bře 2011, 12:31

procesor píše:Až na to, že to logicky invertuje funkciu - nespĺňa zadanie. Hľadaj ďalej...

Ale splňuje. Při logické "1" dioda zhasne, tranzistor v optočlenu rozepne a motor se roztočí. Podívejte se pořádně jak to je zapojené. :idea:

PCmaniac99 · #9 Příspěvek od **PCmaniac99** » 03 bře 2011, 12:43

Moje zadání je: Když dioda v optočlenu svítí, ventilátor se točí. Když dioda v optočlenu zhasne, ventilátor se netočí. Tomu by mělo odpovídat moje zapojení v 1. příspěvku. Co mám v mém zapojení změnit nebo uravit aby to fungovalo? Nazkoušku postavím to co jsem nakreslil v 1. příspěvku. R? dám na zkoušku 1k

#10 Příspěvek od **ok1hga** » 03 bře 2011, 12:59

[quote="R? dám na zkoušku 1k[/quote]

klidně ho tam dej a poteče bází asi 11mA, pokud bude mít tranzistor dostatečné proudové zesílení bude to chodit.
Pokud by ten tranzistor měl menší zesílení, nemusíš se bát tam dát třeba i 560ohm, ten opto PC817 to snese . . .
Jen bacha na odpor u LEDky aby nebyl překročen dovolený proud.
Měl by být jen takový proud aby se výstupní optotranzistor dostal do saturace.
A taky pozor na polaritu pro LED ! připojením napětí obrácené polarity může dojít k prošvihnutí LED, závěrné napětí není moc velké . . . .

PCmaniac99 · #11 Příspěvek od **PCmaniac99** » 03 bře 2011, 13:29

Tak vám děkuji, zařízení funguje. předřadný odpor u ledky v optočlenu mám 560ohm při 12V tece ledkou asi 17,5mA a odpor v bázi KU612 mám 800ohm.

Triska · #12 Příspěvek od **Triska** » 29 led 2014, 09:09

Dobrý den, řeším něco podobného co tady řešil kolega, snad mi někdo odpoví i když je to starší téma.

Chtěl bych si postavit tento USB -> I/O převodník pomocí něj bych chtěl spínat halogenové bodové žárovky 12V 50W.

Logická 1 mi na příslušném výstupu vytvoří úroveň 5V.
Vytvořil jsem si tedy návrh zapojení které bych chtěl zkonzultovat zda je správně a bude fungovat.

Děkuji

Obrázek

ZVUK2000 · #13 Příspěvek od **ZVUK2000** » 29 led 2014, 09:44

Před to BD dej ještě jako darling. nějaké BC.

Triska · #14 Příspěvek od **Triska** » 29 led 2014, 09:49

Ještě další tranzistor? Ten BD je totiž Darlingtonův tranzistor takže ve výsledku by za sebou byly 3 tranzstory.

ZVUK2000 · #15 Příspěvek od **ZVUK2000** » 29 led 2014, 09:56

Tak to jsem nepostřehl, To by pak mělo betu
