Nahrada(zapojenie) krystaloveho oscilatora beznym krystalom

Zpráva

derick · #1 Příspěvek od **derick** » 04 bře 2011, 22:42

Ako nahradit 4 pin oscilator,klasickym krystalom na rovnakej frekvencii?Poradi niekto schemu,alebo info ako to zapojit (doplnit suciastkami)

procesor · #2 Příspěvek od **procesor** » 04 bře 2011, 22:58

Zapojení je milión, myslíš na hodiny k digitálnym obvodom?

derick · #3 Příspěvek od **derick** » 04 bře 2011, 23:03

Myslim ze ano,mali by to byt hodiny k procesoru.

procesor · #4 Příspěvek od **procesor** » 04 bře 2011, 23:27

http://www.national.com/an/AN/AN-400.pdf

derick · #5 Příspěvek od **derick** » 05 bře 2011, 07:53

No,nie som z toho moc mudrejsi,su tam sice zapojenia,ale nie je pinout.

Andrea · #6 Příspěvek od **Andrea** » 05 bře 2011, 08:16

Pinout čeho, krystalu?

K jakému procesoru to chceš? Dneska mají procesory většinou oscilátor uvnitř, stačí připojit krystal a dva kondíky.

procesor · #7 Příspěvek od **procesor** » 05 bře 2011, 08:50

No, k PICu som už robil externý oscilátor, pretože kryštál+2xC je dosť citlivý na parazitné impedancie-zvody a PIC v pätici som nemohol zaliať. s Takým oscíkom to potom dobre pracovalo aj v pod vodou aj v blate.

derick · #8 Příspěvek od **derick** » 05 bře 2011, 10:28

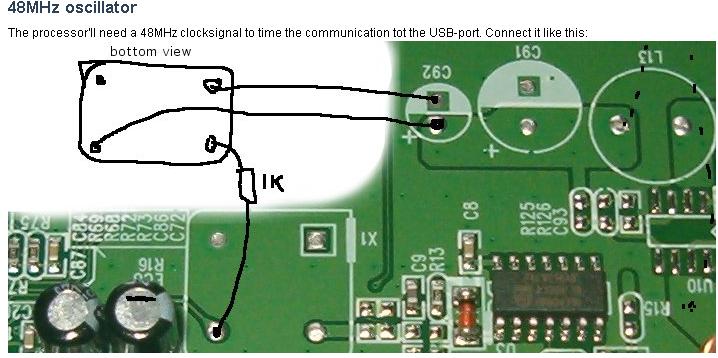

Ide o dorobenie usb portu do routra Edimax 6104k.Mam vsetko osadene,ale je potrebny oscilator 48mhz.Mam len 24mhz a to asi nepojde na 2 harmonickej.Mam krystal 48mhz a pokusam sa nejako vyrobit oscilator aby nahradil ten povodny.V originale to vyzera takto:
Obrázek

a da sa to dorobit takto:
Obrázek

Andrea · #9 Příspěvek od **Andrea** » 05 bře 2011, 10:45

No nádhera. :puke:

A ten 48MHz krystal co máš je na 1. harmonické nebo na 3.?
Jestli na 1., tak by mohl stačit jeden invertor 74AC04, překlenout odporem 1M a krystalem s kondíkama na zem. Případně druhej invertor za to jako tvarovač.

Edit: Ale lepší je si tu 48MHz plechovku koupit nebo z něčeho vykuchat.

derick · #10 Příspěvek od **derick** » 05 bře 2011, 10:57

Mam len obycajny xtal 48mhz a jeden komplet oscilator (kocku) na 24mhz.Neviem ako je robeny ten 24mhz oscilator a ako su v nom potlacene harmonicke.Ci nieco prepusti aj na 48mhz

Andrea · #11 Příspěvek od **Andrea** » 05 bře 2011, 11:03

24MHz plechovku na 48MHz neřeš, to je blbost. Tak ten krystal zapoj jak jsem psala s tím jednohradlovým oscilátorem, buď to bude kmitat na 48MHz nebo na 16MHz nebo vůbec, to se chce podívat osciloskopem.

A pokud nemáš 74AC04 ani osciloskop, tak si tu plechovku radši kup, vyjde levněji než osciloskop.

derick · #12 Příspěvek od **derick** » 05 bře 2011, 11:08

Osciloskop mam,aj 74AC04 by som dohladal.74HCT04M je to iste?

Andrea · #13 Příspěvek od **Andrea** » 05 bře 2011, 11:15

Tak šup, ať už to kmitá.

Edit: HCT ti na 48MHz kmitat asi nebude. Možná HCU, ale spíš AC.

derick · #14 Příspěvek od **derick** » 05 bře 2011, 11:23

Ten 74HCT04M je smd,ale mam aj klasicky 74LS04.Ak to mam zapojit?
Obrázek

Andrea · #15 Příspěvek od **Andrea** » 05 bře 2011, 11:29

Až seženeš AC nebo HCU, tak si vybereš jeden invertor a zapojíš ho jako oscilátor. Další invertor zapojíš za ten první jako tvarovač.
