Zdravím všechny!

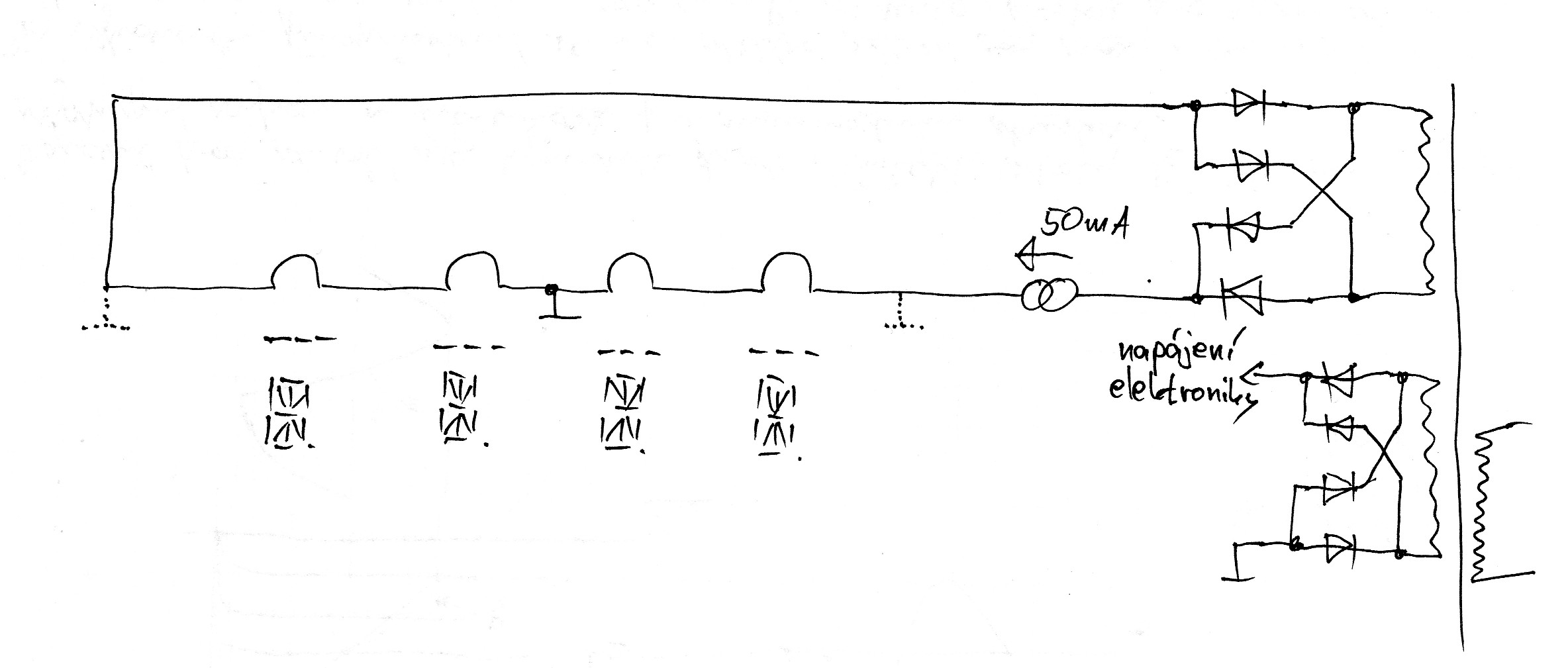

Řeším takový problém ohledně žhavení itronů. Připadá mi vhodnější zapojit žhavící vlákna do série (úbytek na jedné baňce je něco přes 2V), ale kam potom zapojit společnou zem (použiju-li oddělený žhavící obvod)?
V místě uzemnění poteče proud přes 20mA (každou mřížkou teče v klidu prům. 5mA, k tomu se ještě přičte proud segmenty).
Pokud zapojím zem na jednu či druhou stranu (čárkovaně), poteče žhavícími vlákny blíž k tomuto bodu větší proud -> zbytečné přetěžování vlákna. Proto jsem zvolil uzemnění doprostřed. Proudy, které vznikají působením mřížek a segmentů se odečtou/sečtou se žh. proudem tak, že ve výsledku bude proud všemi žh. vlákny přibližně stejný (+- 5mA).
(Zapojení proudového zdroje neřešte, na internetu je schémat dost. S největší pravděpodobností použiju známého zapojení s LM317.)
Žhavení itronů
Moderátor: Moderátoři
Žhavení itronů
- Přílohy
-
img439.jpg- (138.38 KiB) Staženo 124 x
-
frantajetel11
- Příspěvky: 1922
- Registrován: 13 lis 2008, 00:00
- Bydliště: Kladno
Taky jsem pro paralelní zapojení, už jen proto že jsem renovoval přijímač TESLA ORIENT (znalí vědí). To je podobný problém, tam jsou bateriové elektronky, žhavení je v sérii. Takže se elektronky navzájem přižhavují katodovým proudem. Žhavicí napětí se tam nastavuje trimry, které jsou ke každému vláknu paralelně a nastavit se to musí za plného provozu pod anodovým napětím právě kvůli přižhavování katodovým proudem.
Dej to paralelně a neřeš to.
