Mal by som prosbu. Potreboval by som navrhnúť obvod, ktorý by zopol rele 12V na dobu 1s až 5 min a ako spínací impulz by slúžilo krátkodobé prerušenie slučky. V skratke :
1. v normálnom stave je slučka spojená a je jedno či už na + alebo - bat. / ako slúčka slúži snímač PIR s rozpínacím kontaktom/, RELE nie je zopnuté
2. v prípade pohybu snímač pir rozopne krátkodobo svoje rele a takéto prerušenie obvodu ihneď naštartuje časovač, ktorý zopne od 1s do 5 min podľa nastavenia
3. po uplynutí doby sa rele rozopne a je opätovne pripravené
4. všetko je napájané z 12 V
Potreboval by som konkrétnu schému na časovač s uvedenou schopnosťou.
DAKUJEM ZA POMOC
zopnutie rele rozopojením slučky
Moderátor: Moderátoři
Hledej "monostabilní klopný obvod". Třeba s 555-kou, tam bude i to nastavení časů splnitelné
Člověk se celý život učí jenom proto, aby ve stáří všechno zapomněl.
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
780529 píše:Mne ide hlavne o to blokovanie a spustenie časovača.
Aj tak DAKUJEM.

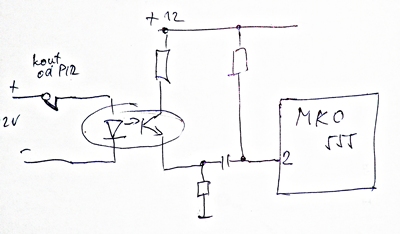

Nejsnáze zřejmě s optočlenem, nějak podobně. Rozpínací kontakt od PIR do plus či minus větve.
- Přílohy
-
P5020130.JPG- (50.33 KiB) Staženo 109 x
Myslím, že ten optočlen je zbytečný. PIR čidlo má "plovoucí" (galvanicky oddělený) kontakt relé.
