MAA504, náhrada s vyšším napájacím U - vyriešené.

Zpráva

helios · #1 Příspěvek od **helios** » 02 čer 2011, 14:48

Opravujem práve čítač BM 526 a natrafil som na odídené MAA 504 v stabilizátore napájania. Zrejme odišli preto, lebo tu mám v sieti 245V namiesto 220. V napájacej vetvi integráčov je +-19.5V, čo asi spôsobilo ich odídenie, lebo sú stavané na +- 18V. Neviete o dákej rovnocennej náhrade, pinovo kompatibilnej, ktorá vydrží +- 22V? Hľadal som na nete, ale ponúkalo mi len náhrady s +- 18V, čo sa mi zdá málo...

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 02 čer 2011, 14:56

Přidej do obou napájecích větví 3-4 seriový Si diody, asi to bude jednodušší a levnější než shánět atyp OZ.

helios · #3 Příspěvek od **helios** » 02 čer 2011, 15:02

To je tiež cesta, ak nezoženiem adekvátnu náhradu. Ale zatiaľ nemám ani pôvodný typ, tak skúšam.

Andrea · #4 Příspěvek od **Andrea** » 02 čer 2011, 15:09

748ka by tam nechodila?

BIPOLAR · #5 Příspěvek od **BIPOLAR** » 02 čer 2011, 17:37

Zdenek HQ: Přidej do obou napájecích větví 3-4 seriový Si diody
Můžeš použít do každé větve 1. zenerku 2.7 - 3.3V (jedno zda 0.5W,nebo 1.3W), dokonce stačí i KZ140.

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 02 čer 2011, 17:44

Taky tam může dát ledky, záleží, co má doma a jak se to bude chovat.

helios · #7 Příspěvek od **helios** » 02 čer 2011, 17:45

Myslím, že 748 by chodila, len zasa nesedí pinout.
VRT katalóg z roku 2001 mi vypľul kopu náhrad, lenže s rovnakým zapojením vývodov je všetko len +-18V. Novší katalóg nemám, preto som sa chcel informovať, či sa medzitým neobjavilo čosi kompatibilnejšie... :wink:

Asi pridám aj schému, nech je jasné, o čo ide.

helios · #8 Příspěvek od **helios** » 02 čer 2011, 17:46

ZdenekHQ píše:Taky tam může dát ledky, záleží, co má doma a jak se to bude chovat.

Veď o to mám práve obavy, aby to nerobilo potom psie kusy.

Andrea · #9 Příspěvek od **Andrea** » 02 čer 2011, 17:49

helios píše:Myslím, že by chodila, len zasa nesedí pinout.

A co nesedí?

helios · #10 Příspěvek od **helios** » 02 čer 2011, 18:07

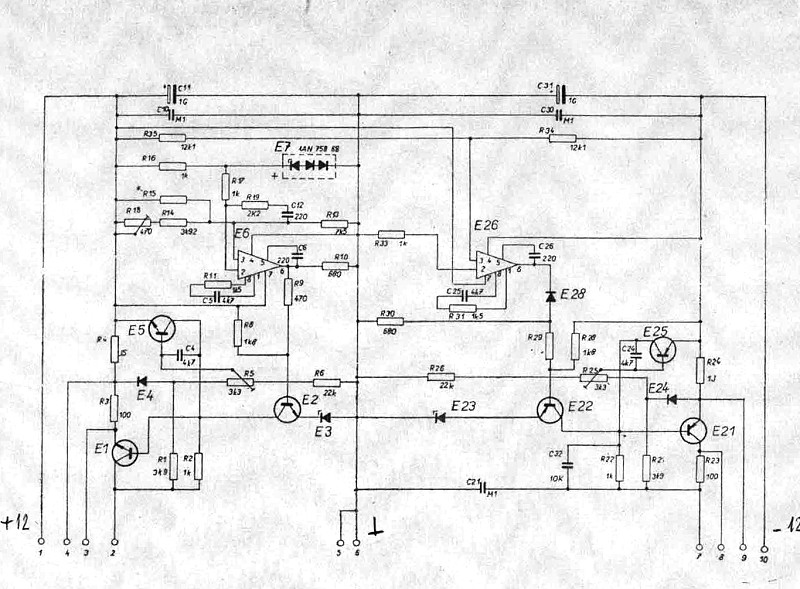

Tu je tá schéma.

helios · #11 Příspěvek od **helios** » 02 čer 2011, 18:11

Čo nesedí, idem teraz zisťovať. Pôvodný má 8 nôh v guľatom puzdre.

Andrea · #12 Příspěvek od **Andrea** » 02 čer 2011, 18:17

Asi nesedí ty kompenzace.

ZdenekHQ · #13 Příspěvek od **ZdenekHQ** » 02 čer 2011, 18:52

Někteří naši předci byli evidentně specialisti na stavbu orlojů.

Já bych tam dal TL431. 8-)

Ivan_Ryger · #14 Příspěvek od **Ivan_Ryger** » 02 čer 2011, 19:26

Ja by som to riešil tými LED kami. V prípade 741 sa nezapoja kompenzačné vývody, ktoré pôvodne 504 mala. 741tka to má už v sebe.
748ka tuším zvonka potrebovala jeden 33pF kondenzátor.

helios · #15 Příspěvek od **helios** » 02 čer 2011, 20:01

Asi teda skúsim tú 748. Čo myslíte, ak ju tam vrazím bez zmeny hodnôt kompenzácie, nebude z toho oscilátor, alebo generátor dymu?
zn.: hasičák mám. :lol:

Keby sa mi to chcelo prerábať (a to sa mi nechce), vyriešil by som to cez 7812 a 7912...
