Pondeli · #1 Příspěvek od **Pondeli** » 05 čer 2011, 00:04

Dobry den chtel bych se zeptat jestli nevite o nejakem zapojeni pomoci ktereho bych posouval stejnosmernou slozku vstupniho signalu. Mam operacni zesilovac ktery je napajen +-6 V a ten mi zesiluje vstupni signal od DC do 30 MHz. Bouzel se mi obcas na vstupu ukaze stejnosmerna slozka a ta mi operacni zesilovac prebudi. Cili bych potreboval pred tento OZ vsunout obvod ktery by mi tuto stejnosmernou slozku posouval. Vazebni kondenzator na vztup davat nechci protoze potrebuju v 99% zesilovat i tento stejnosmerny signal.

Prvni zapojeni, ktere me napadlo bylo ze OZ mam zapojeny jako neinvertujici zasilovac a do invertujiciho vstupu jsem zavedl pres odpor (R3) referencni napeti a timto posouvam vystupni stejnosmernou slozku. Problem je ze timto posouvam stejnosmernou slozku jen nepatrne. Proto vas prosim jestli nevite o zapojeni kde bych ss slozku posouval o trosku vice? Nejlepe pomoci diskretnich soucastek. Z toho zapojeni co jsem zde uvedl me napada vyuziti podobne myslenky a zapojit pouze diferencialni vstupni cast pred OZ avsak nevim si s tim rady.

...................................... I.\
Nein. Vstup (+)_______.I...\.......OZ
......................................I.......>_____
Invertu (-)___________I.../............ I
.............................I........I./.............. I
.............................I......................... I
.............................I......................... I
Ref nap.... R3........I.............R2.........I
................................I
................................R1
................................I
................................I
..............................GND

Andrea · #2 Příspěvek od **Andrea** » 05 čer 2011, 07:44

Nepatrně, o trošku víc, nechtěl by ses vyjádřit trochu exaktněji? :roll:

Pondeli · #3 Příspěvek od **Pondeli** » 05 čer 2011, 08:01

Omlouvam se. Potreboval bych posun alespon o +-2 V pri napajecim napeti +-6V. Nyni s OZ mam pouze o +- 0.4 V.

#4 Příspěvek od **Hill** » 05 čer 2011, 08:20

Signál z jakého zdroje tím zesiluješ a proč?
Ať tu nevymýšlíme něco, co už pro tento účel vymyšlené je, jen z tebou uvedených podmínek jsme to ještě neuhodli.

Mimochodem - jak vidíš, z tvého pokusu o semigrafické schéma lze něco vyčíst jen se značnou dávkou fantazie a žádnou jistotou: jednou jsi registrovaný, tak pod oknem editoru máš adresový řádek pro vložení přílohy a okno pro komentář k němu.
To schéma by se ve formátu .PNG určitě vešlo do 800 px na šířku.

procesor · #5 Příspěvek od **procesor** » 05 čer 2011, 08:43

Pripojením R3 k Uref sa mení aj Au.
R1 je pripojený tiež na Uref=0V, asi by si potreboval R1 pripojiť na záporné napätie.

Pondeli · #6 Příspěvek od **Pondeli** » 05 čer 2011, 09:37

Omlouvam se jsem tu novy. (Obrazek se tu snad ukaze pod textem). Pokousim se zkonstruovat predzesilovac pro osciloskop.

breta1 · #7 Příspěvek od **breta1** » 05 čer 2011, 09:40

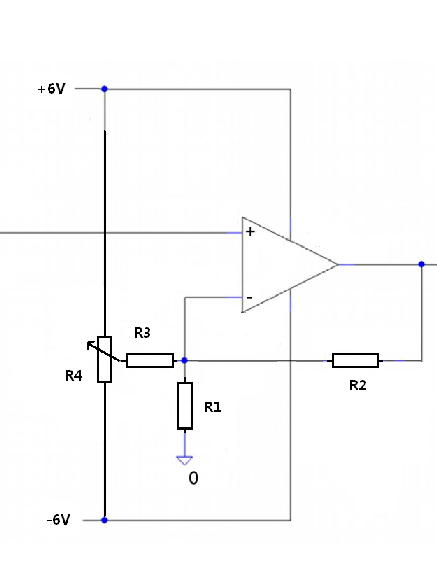

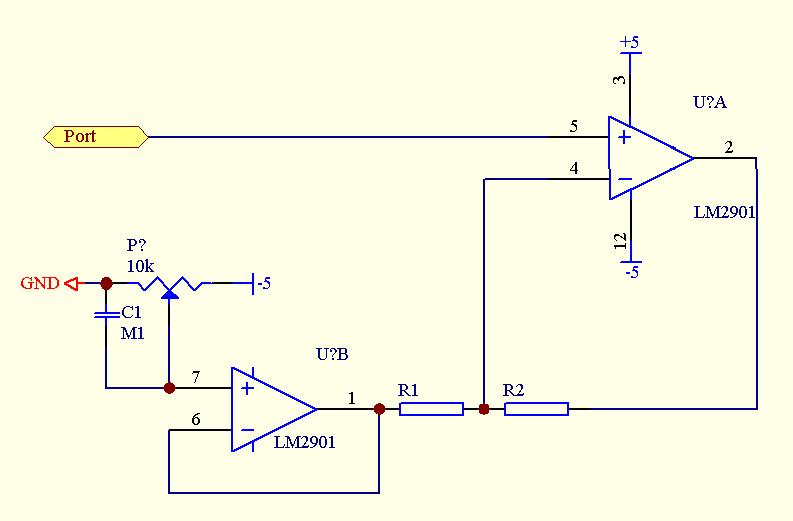

Omlouvám se procesorovi, že mu kradu část jeho zapojení, ale já bych to zkusil takto

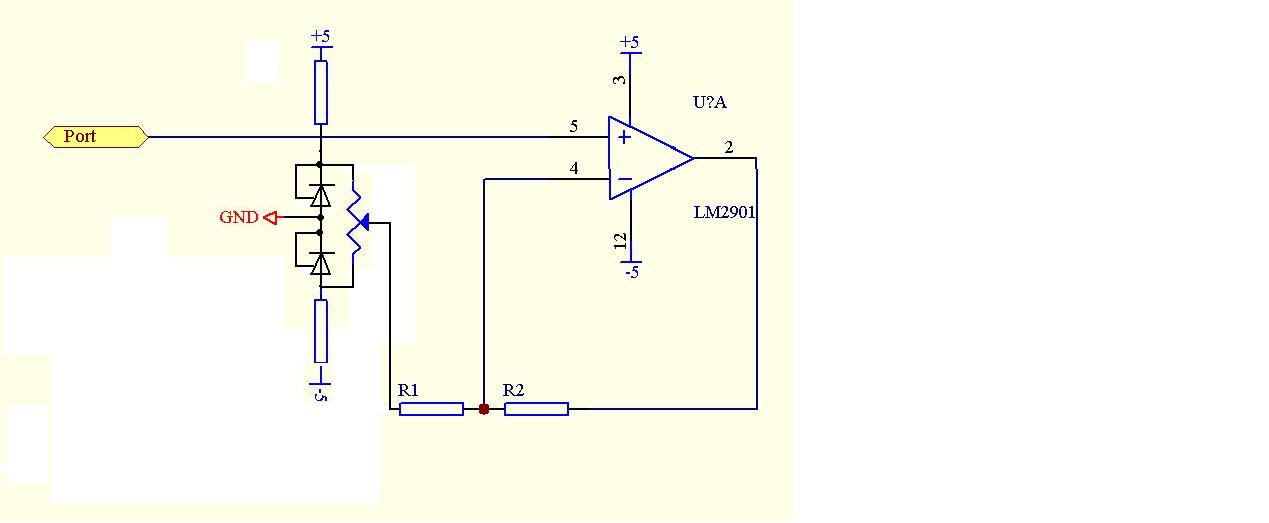

(2x TL431, posun plus mínus 2,5V)

Pondeli · #8 Příspěvek od **Pondeli** » 05 čer 2011, 10:26

Ja bych spis potreboval posounout SS slozku pred vstupem do OZ aby se mi OZ neprebudil.

Andrea · #9 Příspěvek od **Andrea** » 05 čer 2011, 10:32

Kdybys rovnou napsal, jaký je rozsah napětí na vstupu, jaké napětí chceš na výstupu, jaké zesílení, jaký vstupní odpor... takhle tu budeme od neděle do pátku řešit, co vlastně Pondělí chce. :roll:

Pondeli · #10 Příspěvek od **Pondeli** » 05 čer 2011, 11:13

Vstupni signal na vtupu je +-2V stejnosmerne + stridava slozka v radech maximalne 200 mV. Na vystupu mi operacni zesilovac da maximalne +-2,5 V. Ja potrebuju konstrukci z diskretnich soucastek ktera by posunula stejnosmernou slozku z +2V na nizssi a z -2V na vyssi. Pokud bude stejnosmerna slozka 0 pripadne do 0,4V tak posun nepotrebuji a zesilovac mi ho jednoduse zesili. Na vstupnim odporu ani zesileni nezalezi.

Andrea · #11 Příspěvek od **Andrea** » 05 čer 2011, 11:43

A to myslíš vážně, že na vstupním odporu a zesílení nezáleží? Tak ten operák vyhoď a dej tam dva odpory a potenciometr.

Pondeli · #12 Příspěvek od **Pondeli** » 05 čer 2011, 13:16

Andreo vstupni odpor neresim jelikoz mam pred timto zapojenim sledovac ktery se mi o vstupni odpor (impedanci) postara. Zesileni obstarava OZ a je konkretne 20x (26 dB). Vstupni sledovac (J-FET - nejmene 1M ohm a par pF) mi kopiruje vstupni signal v rozsahu +-3V. A nyni mezi vstupni sledovac a operacni zesilovac uvazuju o obvodu ktery by mi srazil stejnosmernou slozku. Vazebni kondenzator tam davat nechci jak jsem psal jiz vyse.

AmarokCZ · #13 Příspěvek od **AmarokCZ** » 05 čer 2011, 13:22

Nějak nechápu, proč se bráníš použití kondíku na vstupu, když to celé stejně posuneš a ve výsledku ta stejnosměrná složka bude úplně jiná, tudíž neinformativní :/
Zesilovač k osciloskopu jsem taky dělal a stejnosměrnou složku jsem vyřešil tak, že zesilovač zesiluje střídavou složku a na druhém kanále osciloskopu (bez zesilovače) si zobrazím tu DC složku (která mě stejně většinou nezajímá

).

Pondeli · #14 Příspěvek od **Pondeli** » 05 čer 2011, 13:26

No popravde to mam jako cviceni do skoly. A muj ucitel to chce takhle no. Zjednodusi to stoprocentne. Ja to mam v podstate cely navrzeny jen ten posuv stejnosmerny slozky, nevim jak na nej.

Andrea · #15 Příspěvek od **Andrea** » 05 čer 2011, 15:58

Ale že to z tebe leze jak při výslechu. Tak mezi ten sledovač a OZ dej dva odpory jako součet, na jeden přiveď signál ze sledovače a na druhý napětí z potenciometru mezi + a - 6V. Když budou ty odpory stejné (třeba 100k) a odpor potenciometru dostatečně malý (třeba 2k), tak máš rozsah posuvu +/-3V, útlum 6dB a chyba způsobená proměnným výstupním odporem potenciometru bude pod 0.25%.
