PWM regulace DC motoru

#1 Příspěvek od onlyvikastar »

Potřeboval bych něco máleho, nejlépe tři pinového, čímž bych dokázal regulovat výkonější DC motor. Né 555. Díky všem za odpověď.
Uživatelský avatar
frantajetel11
Příspěvky: 1922
Registrován: 13 lis 2008, 00:00
Bydliště: Kladno

#2 Příspěvek od frantajetel11 »

Dokud sem nehodíš aspoň parametry motoru a účel, tak ti těžko někdo bez křišťálový koule poradí :?
Uživatelský avatar
Honza_dy
Příspěvky: 2172
Registrován: 20 srp 2004, 00:00
Bydliště: Brno-venkov

#3 Příspěvek od Honza_dy »

Podle tvého zadání bych ti doporučil MOSFET v pouzdře TO220. Je to malý, má tři piny, některý zvládnou i 25A a není to 555.
Uživatelský avatar
Hill
Administrátor
Příspěvky: 21230
Registrován: 10 zář 2004, 02:00
Bydliště: Jičín, Český ráj

#4 Příspěvek od Hill »

Jestli to je na zahradní gril poháněný stěračovým motorkem z Favorita, tak se osvědčilo zapojení ze šuplíkových součástek.
Jde o jednoduchý MKO s měnitelnou střídou od asi 9% do 90% (T1, T2), za ním následuje oddělovací stupeň T3 a omezující zesilovač T4, který budí velmi čistým obdélníkovým průběhem výkonový spínač T5 a T6. Diody "odchytávají" indukční špičky z motoru.
Cívka nakreslená u motoru tvoří jeho statorové vinutí, je jeho součástí, zde jen symbolizuje, že jde o sériový motor.
Pokud máš motor s permanentními magnety, samozřejmě tam žádné statorové vinutí nebude.
V zapojení lze použít jakékoli univerzální NPN tranzistory, výkonový darlington lze složit z jednoho tranzistoru s Icm>1A (nepříklad BD140) a T6 libovolným PNP tranzistorem s Icm>10A.
No horní svorku se připojí kladný pól zdroje 12V (nejlépe přes pojistku se jmenovitým proudem odpovídajícím maximálnímu proudu T6), na dolní svorku pak záporný pól.
Při použití řetězového převodu z kola si pak i s 12kg krocanem se celkový odběr z baterky hýbe kolem 0,8A.
Pokud má motor nějakou tu vůli a hvízdá (frekvence spínání je v tomto zapojení mezi 900Hz a 1kHz), lze kapacity C1 a C2 zvětšit až na 150n, tím se frekvence spínání přeladí do oblasti kolem 70Hz a motor bude bručet, což ruší méně.
Postaveno zatím ve dvou kusech, jeden maká už druhý rok, druhý má najeto teprve asi 30 hodin... spokojenost.
Přílohy
Při stavbě regulátoru asi nejdéle trvalo přehrabat šuplíčky a vybrat vhodné součástky. Pak už to na univerzální destičce bylo složené za půl hodiny.
(6.93 KiB) Staženo 850 x
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#5 Příspěvek od Andrea »

Hill píše:Jde o jednoduchý MKO s měnitelnou střídou

Zajímavý MKO, vypadá jako AKO.
Uživatelský avatar
Crifodo
Příspěvky: 14779
Registrován: 11 říj 2005, 00:00

#6 Příspěvek od Crifodo »

onlyvikastar píše:Potřeboval bych něco máleho, nejlépe tři pinového

TOP100-4 nebo další z rodiny TOPSwitch, podle požadovaných parametrů.
http://www.digchip.com/data/373/373-3-1 ... P103YA.pdf
Uživatelský avatar
Hill
Administrátor
Příspěvky: 21230
Registrován: 10 zář 2004, 02:00
Bydliště: Jičín, Český ráj

#7 Příspěvek od Hill »

Andreo dík, samozřejmě jde o AKO.
To nám ten tejden pěkně začíná, pravil zloděj koní, když ho v pondělí ráno věšeli...
onlyvikastar píše:...něco máleho, nejlépe tři pinového, čímž bych dokázal regulovat výkonější DC motor. Né 555....

Vejde se to do lištové krabičky i s potenciometrem a tranzistorem kovákem v pouzdře TO-3. Dva piny jsou uvnitř propojené, takže jde o třípinové zapojení, a 555 v tom taky není. Všechny tvoje podmínky to splňuje.
Uživatelský avatar
onlyvikastar
Příspěvky: 89
Registrován: 02 črc 2011, 00:00

#8 Příspěvek od onlyvikastar »

Crifodo píše:TOP100-4 nebo další z rodiny TOPSwitch, podle požadovaných parametrů.
http://www.digchip.com/data/373/373-3-1 ... P103YA.pdf

Vypadá zajímavě, kam bych měl dat potenciometr kdybych tím chtěl něco regulovat ?

zbytečná citace citace z citace vymazána
Hill
Uživatelský avatar
Crifodo
Příspěvky: 14779
Registrován: 11 říj 2005, 00:00

#9 Příspěvek od Crifodo »

Do obvodu TL431, (R4/R5)
Uživatelský avatar
onlyvikastar
Příspěvky: 89
Registrován: 02 črc 2011, 00:00

#10 Příspěvek od onlyvikastar »

Nerozumím. Rozveď to.

Zbytečná citace celého předchozího příspěvku vymazána.Viz PRAVIDLA, odst.14b)
Hill
Uživatelský avatar
frantajetel11
Příspěvky: 1922
Registrován: 13 lis 2008, 00:00
Bydliště: Kladno

#11 Příspěvek od frantajetel11 »

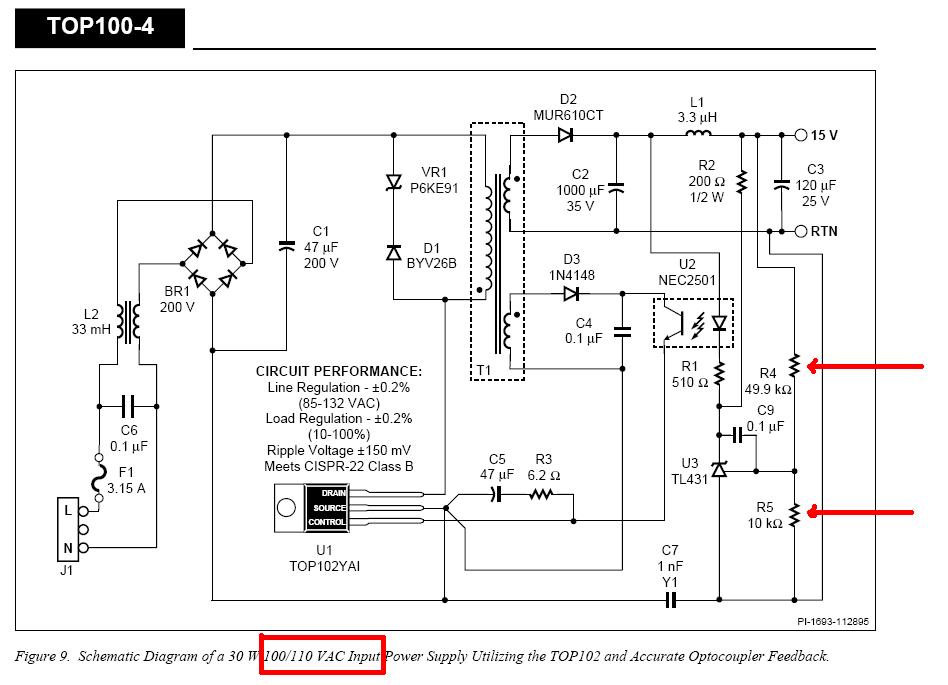

Asi myslel tohle zapojení: akorát to má jednu chybku...
Přílohy
(82.17 KiB) Staženo 584 x
Uživatelský avatar
onlyvikastar
Příspěvky: 89
Registrován: 02 črc 2011, 00:00

#12 Příspěvek od onlyvikastar »

Rozhod jsem se pro schéma od Hilla, teoreticky kdybych vykonový PNP nahradil nějakými obyčejnými a regulovat tím(pouze pro začátek) maličký motor, z mechaniky, nemělo by to na funkčnost žádný vliv?
samponek
Příspěvky: 3885
Registrován: 11 kvě 2015, 00:00

#13 Příspěvek od samponek »

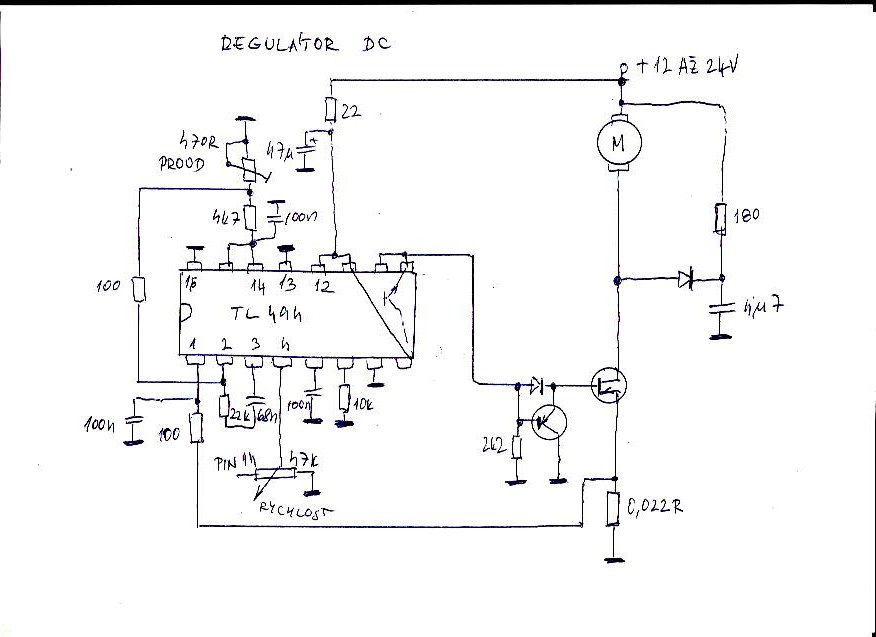

Přikládám zapojení s využitím TL494 z PC zdroje, trimrem 470R se nastavuje omezení proudu a potenciometrem 47k rychlost.

Nejdůležitější je ta dioda, 180R a 4µ7, šuntuje to přepětí, které vzniká na motoru a chrání tranzistor.
PNP tranzistor zajišťuje vybíjení řídící elektrody a snižuje ztrátu na mosfetu.

Kondenzátorem 100n na pinu 5 se dá nastavit spínací kmitočet.
Přílohy
PWM regulátor DC motoru.jpg
(89.92 KiB) Staženo 315 x
samponek
Příspěvky: 3885
Registrován: 11 kvě 2015, 00:00

#14 Příspěvek od samponek »

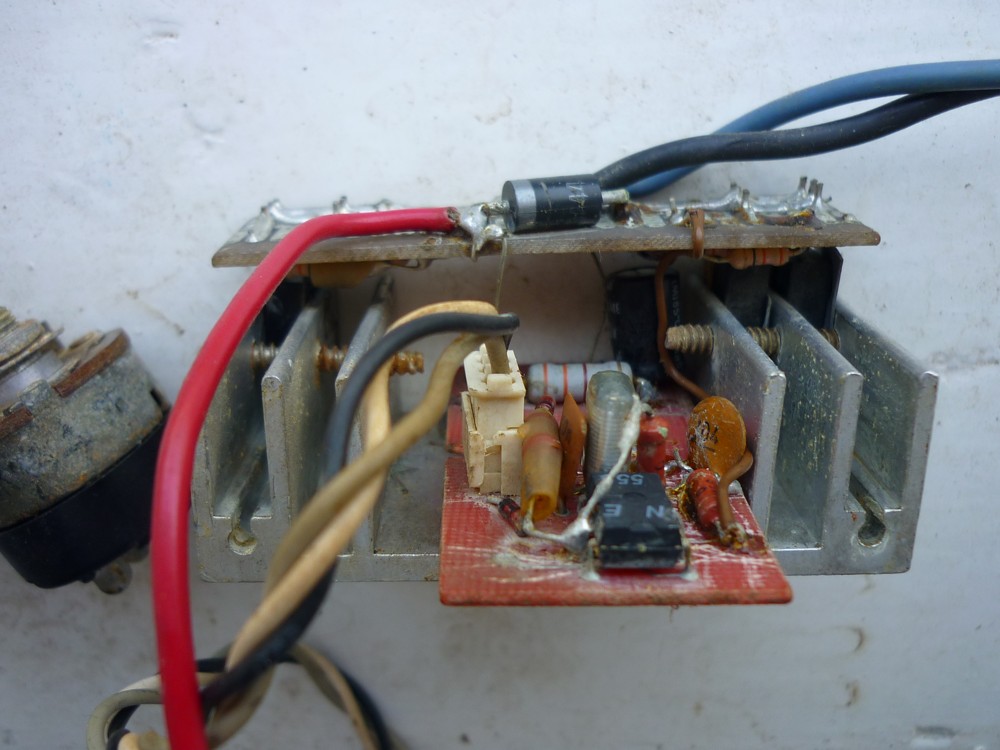

PWM regulátor ( tentokrát 555 + 3x IRFZ44 )
Přílohy
(123.01 KiB) Staženo 226 x
