Problém s LED kontrolkou sítě

Zpráva

Tominnno · #1 Příspěvek od **Tominnno** » 13 črc 2011, 13:24

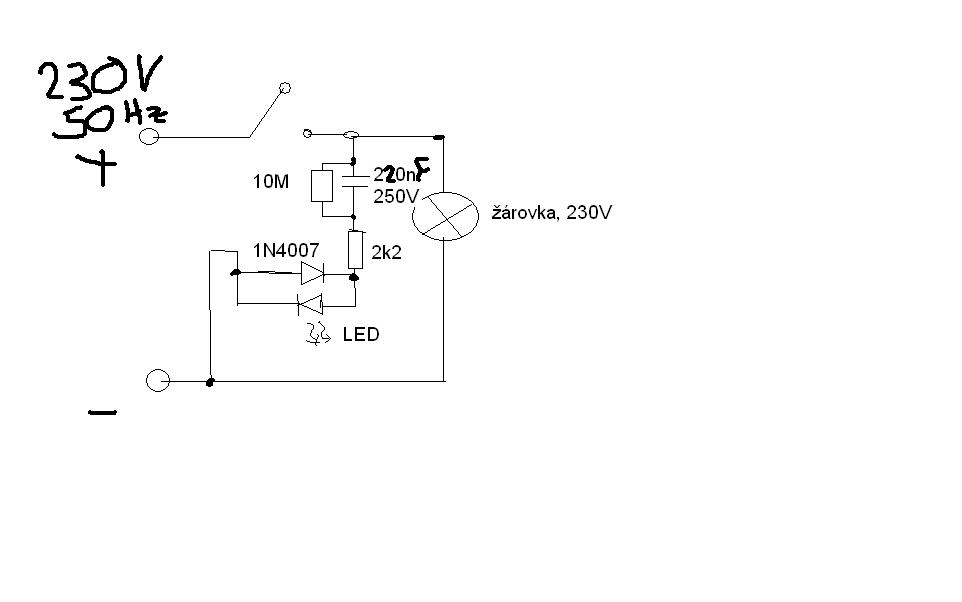

Zdravím. Potřeboval bych poradit s jednou konstrukcí. Dělám LED kontrolku do sítě k vypínači na světlo do kumbálu. Do krytu vypínače sem si vyvrtal dírku na LEDku a chtěl bych signalizovat, kdy se v kumbálu svítí. Při zapnutém světle by měla LED svítit a při vypnutém světle by neměla LED svítit. Problém je v tom, že ve vypínači je přepínaná jen fáze. Prostě jeden vodič a ten je přes vypínač. Abych zapojil obvod s LED potřebuju ještě nulový vodič (mínus). To není problém, protože provrtám panel a od světla v kumbále ho přivedu. Jen si nejsem jistý zapojením. Přikládám odkaz na obrázek. Jen se ptám, jestli to takto neodpálím nějako. Díky za odpovědi a případný inovace.

AmarokCZ · #2 Příspěvek od **AmarokCZ** » 13 črc 2011, 13:38

Podle mě je to takto OK.

Tominnno · #3 Příspěvek od **Tominnno** » 13 črc 2011, 13:41

Nejsem si právě jist v místě, kde se spojuje vývod ze žárovky a vývod z LED. Na tom výstupu z LED jsou cca 2-3V(svítím modrou barvou). A na výstupu ze žárovky je 230V. Jestli náhodou v tom okamžiku nebude 228V na LEDce a jestli náhodou nebude hořet

frantajetel11 · #4 Příspěvek od **frantajetel11** » 13 črc 2011, 13:43

Ten kondík bych dal aspoň na 400 V :wink:

AmarokCZ · #5 Příspěvek od **AmarokCZ** » 13 črc 2011, 13:45

To určitě ne, přebytečné napětí (těch 228V) bude na kondenzátoru a částečně i na odporu 2k2, nic neshoří, pokud to zapojíš přesně podle schématu.

S tím kondíkem má Franta pravdu, buď 400V, nebo 250Vac (třeba odrušovací X2).

Yarda1 · #6 Příspěvek od **Yarda1** » 13 črc 2011, 13:46

Já jsem vymyslel něco na tenhle způsob. Ale zatím jsem nezkoušel jestli to bude fungovat.

Tominnno · #7 Příspěvek od **Tominnno** » 13 črc 2011, 13:47

AmarokCZ píše:To určitě ne, přebytečné napětí (těch 228V) bude na kondenzátoru a částečně i na odporu 2k2, nic neshoří, pokud to zapojíš přesně podle schématu.

S tím kondíkem má Franta pravdu, buď 400V, nebo 250Vac (třeba odrušovací X2).

Díky moc za rady teda. Je to svitkovej kondík, znalej kámoš mi říkal, že to bude stačit. Možná je zlomyslný

. Mimochodem, jaký sou rizika, kdybych tam nechal tento?

AmarokCZ · #8 Příspěvek od **AmarokCZ** » 13 črc 2011, 13:48

Pokud je to kondík na 250V (stejnosměrných), tak se může prorazit a všechno ti shoří

Tominnno · #9 Příspěvek od **Tominnno** » 13 črc 2011, 13:49

Yarda1 píše:Já jsem vymyslel něco na tenhle způsob. Ale zatím jsem nezkoušel jestli to bude fungovat.

Mohu se zeptat jak to funguje? Ze schématu mi to moc nedochází. Jen, že bude sínusovka trochu ochuzená.

Tominnno · #10 Příspěvek od **Tominnno** » 13 črc 2011, 13:51

AmarokCZ píše:Pokud je to kondík na 250V (stejnosměrných), tak se může prorazit a všechno ti shoří

To by bylo nemilé. Vím, že sme se učili, že pokud je na kondíku napsaný SS napětí, tak to napětí má bejt tak 3x víc jak střídavý napětí, který na něj připojíme, teď sem si vzpomněl.

AmarokCZ · #11 Příspěvek od **AmarokCZ** » 13 črc 2011, 13:53

To, o co se ochudí ta sinusovka bude napájet tu LEDku, nevidím jediný důvod, proč by to nefungovalo, řešení je to docela dobré. Pro modorou LEDku by ale 3 diody v sérii nestačily, minimum by bylo cca 6 diod.
Ten kondík nemusí být na 3x větší napětí, stačí cca 1.5x, ale nejlepší na tohle je vzít odrušovací typu X2.

breta1 · #12 Příspěvek od **breta1** » 13 črc 2011, 14:00

Já bych ten kondík ani nepoužil, odpory stačí miniaturní.
Místo diody paralelně k ledce lze dát elyt 10M/16V a nebude to ani blikat.

Tominnno · #13 Příspěvek od **Tominnno** » 13 črc 2011, 14:03

AmarokCZ píše:To, o co se ochudí ta sinusovka bude napájet tu LEDku, nevidím jediný důvod, proč by to nefungovalo, řešení je to docela dobré. Pro modorou LEDku by ale 3 diody v sérii nestačily, minimum by bylo cca 6 diod.
Ten kondík nemusí být na 3x větší napětí, stačí cca 1.5x, ale nejlepší na tohle je vzít odrušovací typu X2.

Ok. Zapojení vypadá zajímavě. Kdybych neměl skoro hotový ten první způsob, určitě bych zkusil tento.

breta1 · #14 Příspěvek od **breta1** » 13 črc 2011, 14:09

Problém je, že celý proud teče přes diody a když praskne žárovka, může být malér.

AmarokCZ · #15 Příspěvek od **AmarokCZ** » 13 črc 2011, 14:10

breta1: jenže u toho tvého zapojení s odpory je proud LEDkou jen cca 0.5mA, takže moc svítit nebude.
