Transformátor C02

Zpráva

#1 Příspěvek od **rezis** » 06 srp 2011, 20:16

Zdravím všechny
známý mi tu dotáhl svářečku CO2 nějaký No Name.
Vyhořelo v tom trafo, poznačil si vývody a nechal jej převinout. jenže když se mu vrátilo tak bylo bez značení. Už to někde měl a tam řekli že to zapojit nelze.

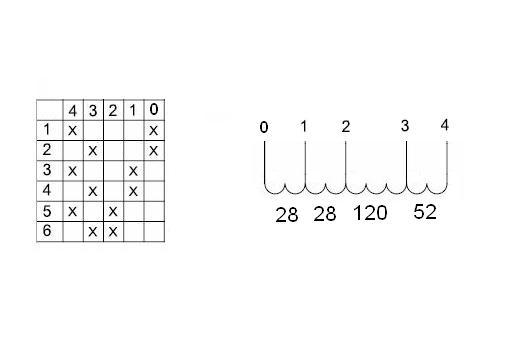

Trafo má 5 vývodů (3 odbočky které nemohu změnit). Připojil jsme tedy na krajní 230V (228V přesně) a měřil napětí na odbočkách. To je v obrázku.
Pak jsem hledal na internetu a nalezl jsem že mají někteří pravdivostní tabulku přepínačů takže jsme ji vytvořil. Pro 6 stupňů výkonu. Ale nějak mi nejde do hlavy jak to připojit. Tedy mám pocit jako by ty odbočky byly navinuty špatně. Nebo kde dělám chybu?
Snad jsem to nakreslil pochopitelně.
opravdu mě nenapadá jak jinak by to šlo zapojit.

procesor · #2 Příspěvek od **procesor** » 06 srp 2011, 21:35

r. 4 vymeň s r. 5
Edit: zmen to takto, bude to postupne. 6-max výkon, 1 min. výkon

#3 Příspěvek od **rezis** » 06 srp 2011, 21:40

Sloupec 1-6 jsou polohy přepínače. Dokážu přeházet jen výstupy trafa 0-4

Andrea · #4 Příspěvek od **Andrea** » 06 srp 2011, 21:48

A to je teda primár toho trafa a to vinutí 2-3 snese 230V?

procesor · #5 Příspěvek od **procesor** » 06 srp 2011, 21:56

Aha,...Keby 3-4 bolo 28V a 1-2 52V by bolo lepšie.

#6 Příspěvek od **rezis** » 06 srp 2011, 21:58

Ano to je primár toho trafa. Není možnost přeházet vinutí.
Nejsou to počty závitů. Jen jsem na konce vinutí připojil 230V a změřil napětí na odbočkách pro orientaci (jako dělič) . Závitů tam bude ve skutečnosti více.

#7 Příspěvek od **rezis** » 06 srp 2011, 21:59

procesor píše:Aha,...Keby 3-4 bolo 28V a 1-2 52V by bolo lepšie.

Právě mi přijde to trafo navinuté blbě.

#8 Příspěvek od **rezis** » 06 srp 2011, 22:02

procesor: nemohu měnit tabulku. To je zjištěno co mi spíná přepínač. Mohu pouze kombinovat s čísly vinutí. 0-4
X v tabulce znamená sepnuto do příslušného vinutí L-N
Jedině jsem si říkal že mu přelepím čísla na předním panelu :wink:

procesor · #9 Příspěvek od **procesor** » 06 srp 2011, 22:10

Iba to pomôže, prelepiť: 1, 3, 2, 5, 4, 6
a 2 a 5 budú prakticky rovnaké

procesor · #10 Příspěvek od **procesor** » 06 srp 2011, 22:38

Presne to malo byť
60V, 60V, 120, 30V v poradí od vývodu 0-1 po 3-4

#11 Příspěvek od **Bernard** » 06 srp 2011, 22:38

Nebude ten transformátor spíš taková předřadná tlumivka? Třeba tady tomu taky říkají snižující transformátor.

#12 Příspěvek od **rezis** » 07 srp 2011, 09:28

Je to klaické trafo. Má normálně sekundár který jde na usměrňovač. Jsem už druhý který neví jak to připojit :arrow:

myslím že blbě navinuli to trafo.

voitano · #13 Příspěvek od **voitano** » 07 srp 2011, 12:27

omrkni tohle, třeba to nějak pomůže http://www.svarbazar.cz/phprs/view.php? ... 2008041101

#14 Příspěvek od **rezis** » 07 srp 2011, 12:41

Díky to jsem právě našel a vyůjčil jsme si pak část tabulky (přepínače asi budou všechny stejné)

#15 Příspěvek od **jandu** » 07 srp 2011, 17:28

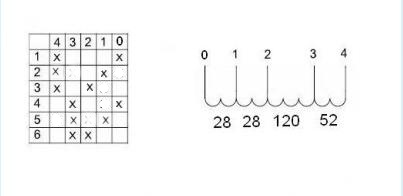

Podľa obrazu na svarbazat to na rozdiel od tebou uvedeného vyzerá takto:
