differenciálne meranie AD prevodníkom pri AVR

[iginoiii]

Dobrý deň,

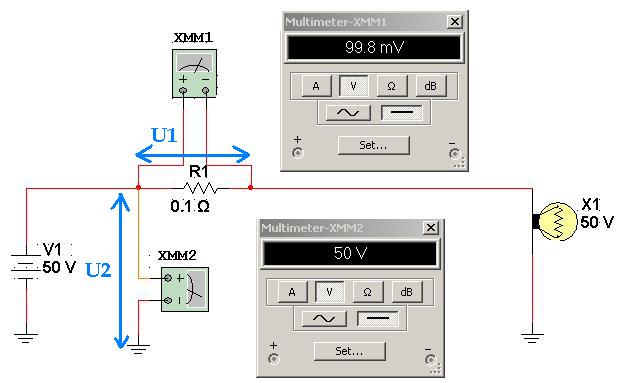

občas potrebujem zmerať úbytok napätia na rezistore, a pri AVRkách som si všimol diferenciálneho merania AD prevodníku priamo s nastaviteľným zosilnením(x20,x100). To sa mi javí priamo ideálne, ale neviem sa dopátrať k hodnote napätia voči zemi, ktoré takto môžem merať. No, snáď názornejšie to bude z obrázku.

U1 je 100mV, čo pre atmegu samozrejme nie je problém merať. Ale U2 je voči zemi 50V a táto hodnota asi nemôže ísť do procesoru. Preto sa chcem spýtať, aké maximálne napätie(U2) môže ísť do differenciálneho AD prevodníku? Vďaka za pomoc, s pozdravom, i

ps: zabudol som pripojiť obrázok, aj keď to na veci už nič nemení, ale pre úplnosť a jasnú názornosť

[Andrea]

Máš to jasně uvedené v datašítu v Absolute Maximum Ratings a v ADC Characteristics.

[iginoiii]

Voltage on any Pin except RESET
with respect to Ground ................................-0.5V to VCC+0.5V

škoda, tak nejak som dúfal , že na diff. prevodník bude ešte výnimka(resp. sa to bude brať inak) . Nepotešila ste ma, ale to samozrejme nie je Vaša chyba. Ďakujem, i

[ZdenekHQ]

Lineární optočlen (izolační zesilovač) by mohl být řešení. Nebo ty úrovně prožeň děličem 15-20.
