jup · #1 Příspěvek od **jup** » 10 zář 2011, 15:03

zdravím všechny a prosím jestli někdo neví,jaký transistor je v aktivní anténě Nasa AA-30,je vadný a nevím jestli to není darlington,nebo něco -jiného.myslím že nějaká náhrada by se mohla najít.dík,Jup.

dj_rizek · #2 Příspěvek od **dj_rizek** » 10 zář 2011, 21:32

Asi to budes muset vyfotit aby bylo videt co chces.
Jak vis ze je vadnej?
No VF Darlington asi ne,to spis nejakej FET.

#3 Příspěvek od **ok1hga** » 10 zář 2011, 21:38

dj_rizek píše:Asi to budes muset vyfotit aby bylo videt co chces

a hodně detailne, aby bylo možné přečíst značku na té součástce.

je to smd, nebo klasika ?

jup · #4 Příspěvek od **jup** » 11 zář 2011, 19:25

že je vadný,vím,proto že se tam dostalo velké napětí při poruše axterního napájecího zdroje a antena přestala fungovat,tak jsem jí rozdělal a po zdlouhavém odstranění zalévací hmoty jsem zjistil že transistor nemá na sobě žádné ůdaje,proto nnvím o jaký typ se jedná.Je to výkonový typ,v pouzdře,TO 220.Ani nevím jestli je NPN nebo PNP,zapojen jako emitorový sledovač,nebo výstup z kolektoru.tak že to je asi ten problém,zaviněn vlastní blbostí a nepozorností.Jinak ta anténa chodila dobře i na nižších pásmech od 30 KHZ.tak dík za případnou pomoc,Jup.

#5 Příspěvek od **ok1hga** » 11 zář 2011, 19:43

jup píše:tak dík za případnou pomoc,Jup.

abys mohl někomu děkovat za pomoc, musíš ještě poskytnout nějaké další informace . . .
pokud to máš rozdělané, nebude snad problém namalovat schéma a dát to sem.
Podle toho se potom pozná jestli je to PNP, nebo NPN a podle hodnot okolních součástek lze i navrhnout náhradu toho tranzistoru . . .
udělej také detailní fotky s dobrým rozlišením z obou stran tišťáku, z toho se dá taky dost poznat . . .

dj_rizek · #6 Příspěvek od **dj_rizek** » 11 zář 2011, 19:44

To je tam jen jeden tranzistor?
TO220 to vypada ze je to mozna v napajeni.
Moc jsi toho nenapsal k reseni problemu,tak tezko radit.

BIPOLAR · #7 Příspěvek od **BIPOLAR** » 11 zář 2011, 19:51

A ten externí nap.zdroj byl stabilizovaný nebo ne ? Pokud ne, tak ten (podle tebe tranzistor), může být stabilizátor nap.napětí, např. 78.., 78M..
Chtělo by to doopravdy fotku. :wink:

#8 Příspěvek od **ok1hga** » 11 zář 2011, 23:58

není to náhodou ono ???

LM7410 - TO220

tady si něco přečti . . .

jup · #9 Příspěvek od **jup** » 12 zář 2011, 10:20

tak se omlouvám za povrchní ůdaje,zkusím to zapojení nakreslit a vyfotit,ale tady v té anténě AA30,byl jen jeden polovodič v tom pouzdra To 220,jinak tady jsou tři diody a další pasívní součástky,odpory a kondenzátory,ta antena byla součástí RX NASA HF 4E a napájecí díl je přímo v RX,12V a napětí jde po kabelu.To schema jak jsem se teď díval,je daleko složitější,ty fety J310
tady v té mojí ant. nejsou,jen ten jeden popsaný,ale bez ůdajů.Tak to co nejdřív zkusím nafotik,Zatím dík,Jup.

#10 Příspěvek od **ok1hga** » 12 zář 2011, 10:33

tady je schéma RX NASA HF 4E.
je tam vidět proudový zdroj pro napájení aktivní antény, ale jinak nic . . .

. . . budeš to skutečně muset nafotit a namalovat jak to tam vlastně je ve skutečnosti . . .

jup · #11 Příspěvek od **jup** » 13 zář 2011, 18:49

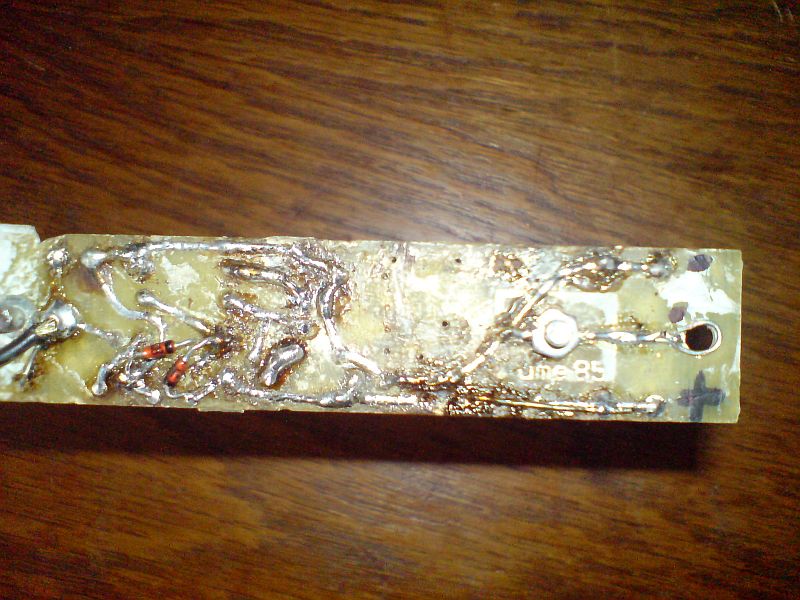

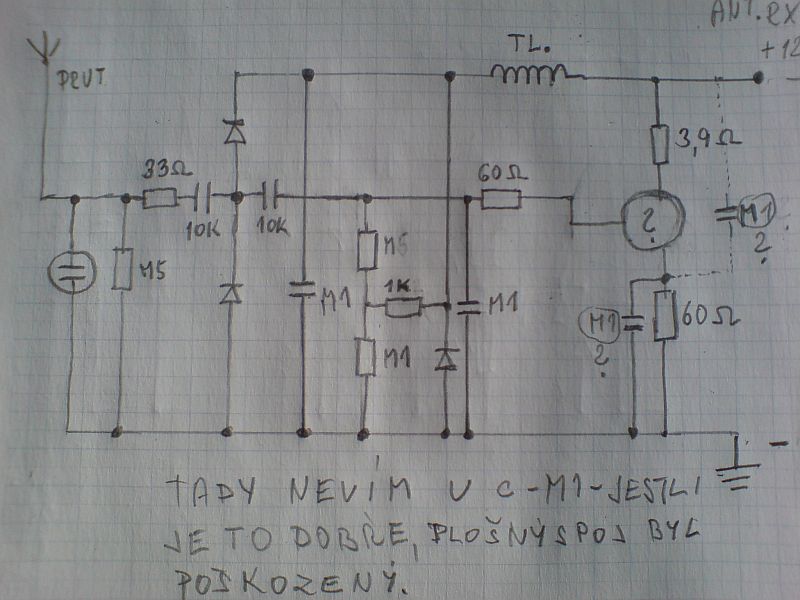

Ahoj, tak jsem se pokusil sestrojit to schéma, ale na konci u té inkriminované spočástky si nejsem jist - je to už dlouhá doba (7 let).
Chladící křidélko od toho polovodiče je připojené na mínus. Napajení je po kabelu 12V z RX Nasa.

#12 Příspěvek od **ok1hga** » 13 zář 2011, 22:49

s tím tranzistorem co tam je vidět to fungovalo ???

nebo to tam už někdo dobastlil ?
Ft = 3MHz . . . to mohlo chodit tak maximálně na střední vlny . . .

. . . nějak se mi to zapojení nezdá !

#13 Příspěvek od **EKKAR** » 13 zář 2011, 23:02

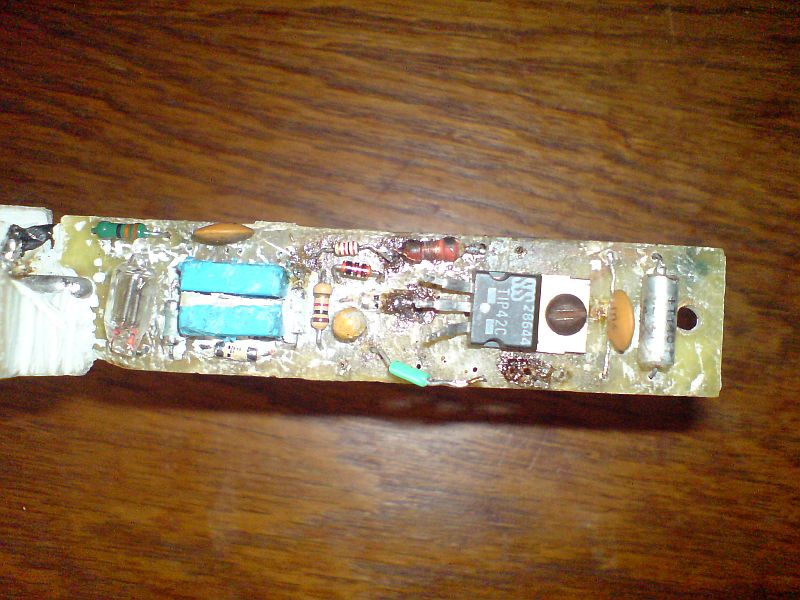

Je to bastl, stačí se podívat na tu směsku typů odporů i kondíků, na tvar spojovýho obrazce a na použití spínacího trandu TIP42... Takhle by to nespatlali ani v Rusku. Někdo zas řádil - a chtěl se mocí mermo nechat povýšit aspoň na plukovníka HVJEZDNÝ PJECHOTY...

#14 Příspěvek od **ok1hga** » 13 zář 2011, 23:51

podívej se sem jak by to mohlo vypadat v reálu . . .

nebo jednoduchá tady

nebo dokonalejší tady

jup · #15 Příspěvek od **jup** » 14 zář 2011, 14:11

Zdraví vás a musím zdělit,že ten tr.Tip,tam je jen jako ukázka jak tam byla ta původní součástka.Tu již nemohu najít,po 7 letech je již asi pryč,při stěhování toho zmizelo víc.Jen mne dost překvapuje že tam nejsou žádné jiné tranzistory,ale jen ty tři diody a potom ta neznámá součástka,jestli tranzistor a nebo stabilizátor.Ale bylo to tam takhle umístěno,když jsem to vydlabyl z té zalévací hmoty.Ty diody jsou ze strany spojů proto,že při tom dlabání praskly.Tak jsem si myslel,jestli to nebylo zapojené jako emitorový sledovač,akorát je divné že chladič u té součástky je připojen na kostru a pokud je to kelektor,tak to zapojení na konci je nesmyslné.Proto jsem scháněl to originální zapojení.Asi ta firma co to vyrábí v anglii to nikde nezveřejnila.Jinak děkuji za ty odkazy,ta anténa AA 100 od Ekd rx mne také zajímá,Ekd 300 tady mám a poslouchám i na něm.tak zatí ještě jednou děkuji a něco s tím udělám,no ale ten vstup mne mate.Jup.
