Digihome 1425, chassis Vestel 11AK57-4

Zpráva

rolis7 · #1 Příspěvek od **rolis7** » 16 říj 2011, 13:07

Dobrý deň. Prosím o radu pri oprave tohoto TVP. TVP je funkčný,len keď privediem cez scart konektor externý videosignál, rozpadne sa vertikálna synchronizácia, obraz behá. Skúšal som pripojiť rôzne zariadenia (DVBT,SAT.,DVD),pri všetkých sa uvedená chyba vyskytla. Synchro sa rozpadá pri svetlých (kde prevláda biela) scénach. Skúšal som upraviť vstupnú úroveň videosignálu pomocou odporového deliča. To síce pomohlo, ale zároveň sa výrazne menil kontrast obrazu, takže túto cestu som zavrhol. V TVP jeosadený sig.procesor TDA9551H/N3/3. Nemá niekto nejaký nápad, ako si s týmto poradiť. Prekontroloval som napájanie na príslušné obvody, podozrivé kondy som vymenil. Pozeral som osciloskopom video a synchro impulzy po celej trase, až priamo na vstup videoprocesora - žiadne tvarové ani iné skreslenie som nespozoroval. Ďakujem.

otakarv · #2 Příspěvek od **otakarv** » 16 říj 2011, 16:03

Tak mě jenom napadlo,zda nemůže být někde studený spoj.Zkoušel jsi poklepem na plošný spoj jestli se něco mění v obraze?

rolis7 · #3 Příspěvek od **rolis7** » 16 říj 2011, 18:56

Na studeňák to nevyzerá, pretože som s doskou hýbal všetkými smermi a nič sa nedialo. Podľa oscilogramu skôr typujem, že videosignál má v určitých scénach príliš veľkú úroveň, ktorá je vyššia ako snímkové synchroimpulzy. Ale neviem čo stým.

#4 Příspěvek od **masar** » 16 říj 2011, 21:03

rolis7 píše:... Skúšal som upraviť vstupnú úroveň videosignálu pomocou odporového deliča. To síce pomohlo, ale zároveň sa výrazne menil kontrast obrazu, takže túto cestu som zavrhol. ...

Zkus místo odporového děliče jen přidat paralelně ke vstupnímu signálu odpor 75Ohmu. :wink:

rolis7 · #5 Příspěvek od **rolis7** » 17 říj 2011, 07:33

To som skúšal ako prvé. Čiastočne to zabralo, ale pri úplne jasných scénach (ľadová plocha pri hokeji) to behalo.

rolis7 · #6 Příspěvek od **rolis7** » 17 říj 2011, 07:35

Vrátim sa ešte k tým odporovým deličom. Použil som kombináciu ako sú zapojené video vstupy v TVP OTF/OVP. Toto zabralo, ale sa výrazne zmenil kontrast, ako som už spomenul.

#7 Příspěvek od **masar** » 17 říj 2011, 09:53

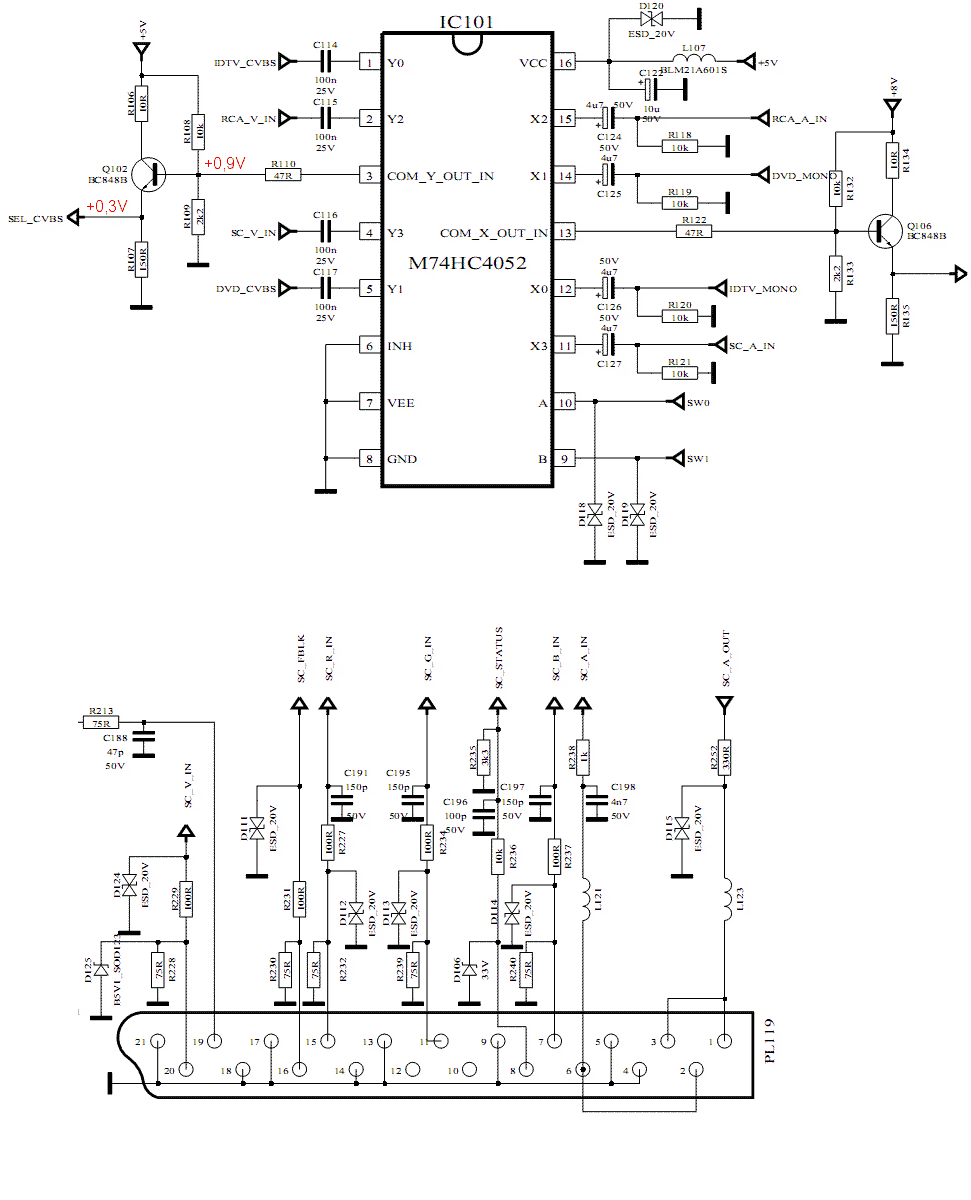

Zkontroluj všechny ochranné prvky (D124,D125) nejlépe odpojením, jest-li neovlivňují signál svojí nelinearitou. Jinak se mi jeví obvod s emitorovým sledovačem hodně "přitažený". S pracovním bodem +0,9V na bázi vychází emitorové napětí na méně než +0,3V (viz schema). Zmíněné ss napětí bych také zkontroloval na příslušných vstupech CVBS obvodu 4052, abych vyloučil poruchu v jeho kanálu.
Asi by mi to nedalo a zkusil bych paralelně k R108 ještě 10k přidat. :wink:

(vím, je to nesystémové, ale jsem jenom člověk).

rolis7 · #8 Příspěvek od **rolis7** » 17 říj 2011, 10:49

Pre "masar": ďakujem za typy. Asi máš pravdu, trošku sa pohrám s pracovným bodom toho emitorového sledovača. Nie je to síce systémové riešenie, ale ja tie telky nejdem vyrábať, ale potrebujem umravniť len tento jeden kus. Tak mi to páni snáď prepáčia. Chvílku to bude trvať, keď to zlomím, tak dám vedieť.

rolis7 · #9 Příspěvek od **rolis7** » 24 říj 2011, 06:44

Vraciam sa po týždni k tomuto problému. Podľa správneho typu login MASAR bol problém v tom emitorovom sledovači Q102. Už po základnom premeraní jednosmerného pracovného bodu sa ukázalo, kde bude problém. Jednosmerné napatia vobec nesedeli so schémou- B 4,2V, E 3,56V, K 4,8V. Pozrel so súčiastky okolo tranzistora a tie boli zhruba o rád vyššie ako v schéme - R106 100R, R107 1K, R108 27K, R109 100K, 150R a namiesto odporu R229 bola drotová prepojka. Tieto zmeny si neviem vysvetliť, ale po úprave odporového deliča v báze Q102, na napatia podľa schémy a doplnení R229 na 100R, TVP v AV móde funguje bez problémov s vertikálnou synchronizáciou. Ďakujem všetkým, ktorí mi svojou radou pomohli poriešiť tento problém.

#10 Příspěvek od **masar** » 24 říj 2011, 11:35

No já jsem spíš podezříval ty originální hodnoty, ale je vidět, že s tím měl výrobce problémy (pokud jsou ty změny od něho).
Hlavně že to funguje. :wink:

rolis7 · #11 Příspěvek od **rolis7** » 24 říj 2011, 12:04

Áno, tie zmeny sú origo od výrobcu, podľa toho, ako vyzerá plošák a inkriminované súčiastky, tak v tom ešte nikto predo mnou nebol.

texi · #12 Příspěvek od **texi** » 20 úno 2012, 12:45

Zdravím přítomné.Mám tu Oravu TVP373 se stejným šasi, jako měl rolis7. Závada je též shodná.Vyměnil jsem uvedené odpory kolem Q102, přidal R229, zkoušel odpojit D124 (D125 není vůbec osazená),paralelně připojit 10K k R108 a stejně bez úspěchu. Napětí na Q102(B 0,92V, E 0,28V , C 5,00V) teď sedí podle schema, ale synchronizace je stále labilní při scénách,kde převažuje bílá. Prosím o radu.

#13 Příspěvek od **masar** » 20 úno 2012, 16:03

Tak se na ten emitor podívej osciloskopem, jest-li jsou ty impulzy ořezané nebo ne. Při světlých scénách je maximální rozkmit amplitudy větší, než 0,3V. :wink:

texi · #14 Příspěvek od **texi** » 20 úno 2012, 19:08

..na emitoru se nezdají být ořezané,překmit při jasných scénách je i 0,6 V.

shleha · #15 Příspěvek od **shleha** » 20 úno 2012, 23:27

rolis7 Táto TV je "vybavena" funkciou VIDEOREŽIM (nastavenie v menu),nutné v prípade potreby aktivovať,alebo vypnúť.Skús to. :wink:
