Schodišťový automat trochu jinak

Zpráva

milan222 · #1 Příspěvek od **milan222** » 28 říj 2011, 17:54

schanim zarizeni, co ma podobne funkce jako schodistovy automat v panelaku, ale stiskem jednoho tlacitka (impulz faze) zapne svetlo, a dalsim stiskem vypne. tlacitek je vic paralerne.
schanim bud schema, nebo nazev pod kterym to sezenu a orientacni cenu.
diky

Simil · #2 Příspěvek od **Simil** » 28 říj 2011, 18:23

Nazdar.Daj si tam toto. http://www.elektrobock.cz/cs/multifunkc ... html?id=53 Použi zapojenie č.5-impulzné relé.To by malo splňovať Tvoje požiadavky.

helios · #3 Příspěvek od **helios** » 28 říj 2011, 18:42

Toto je ešte lepšie, počtom krátkych stlačení sa predlžuje čas, dlhým stlačením sa vypína. Ukončenie časovania je indikované prebliknutím svetla 40 a 30sek. pred uplynutím času.

http://www.elkoep.sk/crm-42-1~1.html

milan222 · #4 Příspěvek od **milan222** » 28 říj 2011, 19:28

ja nebydlim v panelaku... ja kdyz rozsvitim tak si potrebuju zhasnout az budu chtit,..
no tak to ubastlim s 555 a optoclenem

SDZ · #5 Příspěvek od **SDZ** » 28 říj 2011, 21:14

Nešlo by to řešit třeba tak,že krátkej impuls rozsvítí ,nebo obnoví čas a dlouhej impuls zhasne ?

Eleman · #6 Příspěvek od **Eleman** » 28 říj 2011, 21:19

Vždyť za 3 stovky to máš hotový. Použij to co ti nabízí Simil v zapojení č. 5. Je to přesně to co chceš. Můžeš tím honit tři 60W žárovky, nebo pět 40W a tlačítek si dej kolik chceš.

milan222 · #7 Příspěvek od **milan222** » 28 říj 2011, 23:45

tak to vyzkousim... diky

procesor · #8 Příspěvek od **procesor** » 29 říj 2011, 07:41

Ešte doplním... Funkčne rovnaké, ale na diaľkové ovládanie- realizoval som na mieste, kde sa nemohli naťahovať vodiče k tlačidlám. Cenovo to tiež je drahšie (15€ až 40€ každý akčný člen podľa značky).

medulin · #9 Příspěvek od **medulin** » 29 říj 2011, 12:01

Paměťové relé http://www.elkoep.cz/pametova-rele/

frantajetel11

Zdravím všechny bastlíře.
S dovolením bych se přifařil do tohoto tématu.
Mám následující problém:
"Klasické" ovládání světel ze dvou míst (schodišťák). Světlo je nad schodištěm cca pět metrů od vrchního vypínače (vypínač je ve vedlejším pokoji) = pokud někdo jde dolů z druhýho pokoje, tak si musí jít do toho prvního rozsvítit

Spodní vypínač je kupodivu umístěnej dole, kousek od schodů. Přívod fáze je do spodního vypínače.
Je to starej barák a už jsem to s touhle důmyslností (a nejen touhle :lol:

) koupil. Elektrika je samozřejmě v hliníku a je v plánu její předělání - ale ne hned. Žádný krabice jsem po cestě nenašel (pod xxx vrstvama nátěrů to jde blbě).

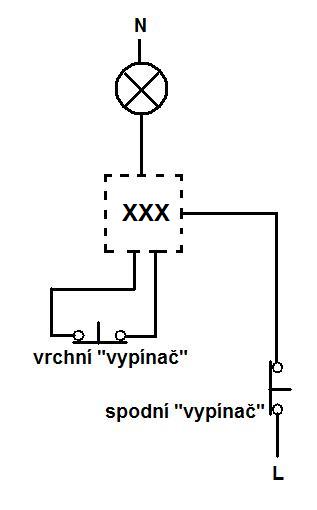

Takže jsem to zatím vymyslel takhle:
Spodní vypínač - bude z něj rozpínací tlačítko
Vrchní vypínač - pouze proklemuju a zaslepím - nebude funkční
Pod světlo umístím druhej vypínač (tlačítko), kterej se krátkou lištou připojí do světla přes krabičku.
Takže potřebuju vymyslet obvod, kterej bude fungovat jako schodišťák, ale jeho "inicializace" bude v podstatě pouze rozepnutím napájení.
Existuje něco již hotovýho? Případně bych potřeboval nakopnout správným směrem. Prostě potřebuju krabičku XXX... :wink:

Děkuju všem za odpovědi.
Edit: ten vrchní "vypínač" nemusí mít zrovna rozpínací kontakt... a dokonce to může bejt opravdu vypínač...
Edit II: teď mně napadlo, že by to mohlo fungovat i takhle: krátkej stisk - rozsviť, dlouhej - zhasni...

frantajetel11

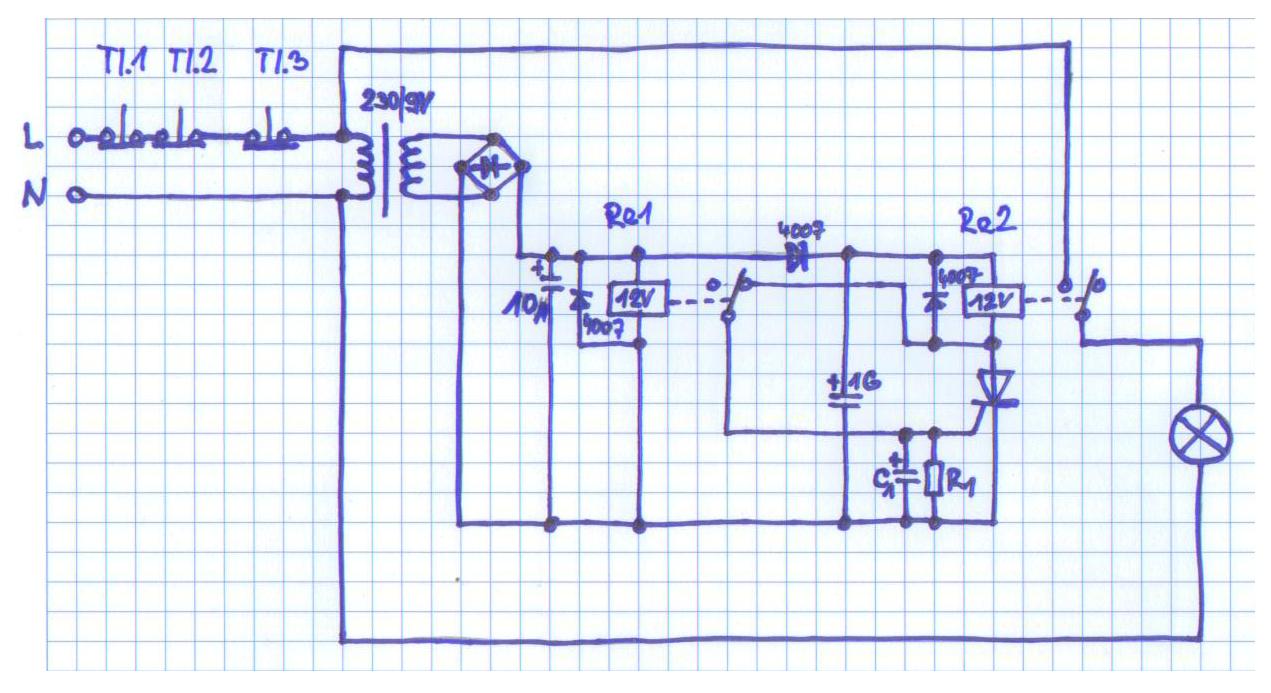

Tak ještě si zkusim odpovědět sám. Trochu jsem upravil zapojení od Breti 1. To relé Re 1 je tam vlastně jenom jako invertor tlačítek a má zapojenej rozpínací kontakt. Bude to fungovat?
Mělo by to bejt: krátkej stisk - zhasni, dlouhej - rozsviť :wink:

procesor · #12 Příspěvek od **procesor** » 30 říj 2011, 07:31

Áno, bude to ovládané aj výpadkami z rozvodne

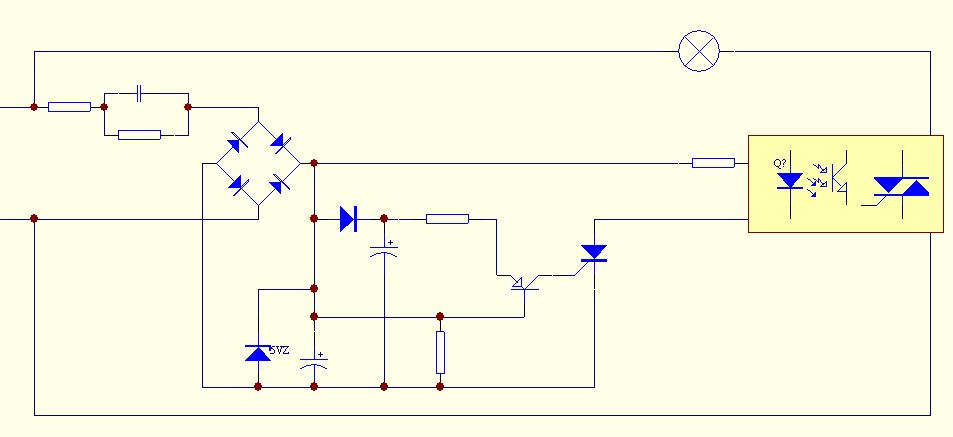

Také isté, len bez relátok...pridám...

milan222 · #13 Příspěvek od **milan222** » 30 říj 2011, 10:11

ziram na tu jednoduchost... konstrukce jak pred triceti lety... jednoducha a efektivni. pritom dnesni konstrukter na to vytahne hnedle neakou attinu a naprogramuje kilometrovej proghram a nakonec zjisti ze spinani triaku resetuje program

frantajetel11

No já tam právě to výstupní relé chci, páč triakovej (nebo optotriakovej) konec se mi nelíbí :wink:

- i když by do toho tvýho schémátka šlo taky. A taky tam radši dám miniaturní tráfko než kondík na snížení napětí...
Co někdo další? Nemáte nějaký svoje osvědčený zapojení?

Lukar · #15 Příspěvek od **Lukar** » 30 říj 2011, 22:10

A nebylo by lepší na každé patro čidlo pohybu, než svítit X žárovek v každém patře až do sklepa? U nás v paneláku jsem to předělal z důvodu
kdy se sousedky musely vykecávat na chodbě a svítilo schodiště od půdy po sklep :lol:
