Přijímač WDQ DT-3000

Zpráva

elsaz · #1 Příspěvek od **elsaz** » 10 lis 2011, 22:20

Dobrý den, v tomto přijímači odešel spínaný IO s označením U700, ale tak, že se skoro rozpadl. Nevíte někdo o jaký typ se jedná? Dík

555 · #2 Příspěvek od **555** » 11 lis 2011, 00:10

pod tímto označením jsem nic nenašel.možná bude nejlepší nafotit tu desku,kde se nachází.Třeba někdo pozná:-)

elsaz · #3 Příspěvek od **elsaz** » 11 lis 2011, 14:33

Zdravím, U700 je označení na plošném spoji, ne IO.

555 · #4 Příspěvek od **555** » 11 lis 2011, 14:53

aha já myslel že to je zbytek s označení IO.Ono celkově o tomto přijímači je toho na netě hooodně málo :cry:

Zkus datasheety často použivaných IO porovnat s tvyým zapojením.

TNY267P,TNY275PN FSDM311,5L0365RN,některý z řady ICE......

elsaz · #5 Příspěvek od **elsaz** » 11 lis 2011, 21:28

Zdravím, dík za snahu. Našel jsem kousek "vybuchlého" IO a pod lupou zjistil počáteční písmena TO. Z internetu pak hybridní PWM zdroje typu TOPxxx. Těch je ale spousta. Takže přece jen malá pomoc od někoho, kdo vlastní tento přijímač bude třeba.

#6 Příspěvek od **Killroy** » 11 lis 2011, 21:59

Vyfoť pořádně ten zdroj, nebo i ten přijímač. Možná to někdo pozná..

.

elsaz · #7 Příspěvek od **elsaz** » 15 lis 2011, 20:16

Zdravím,

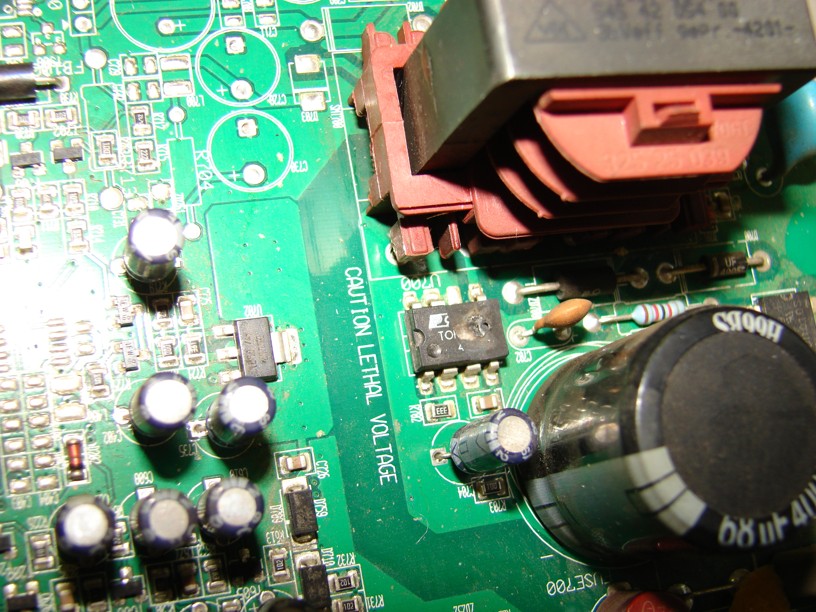

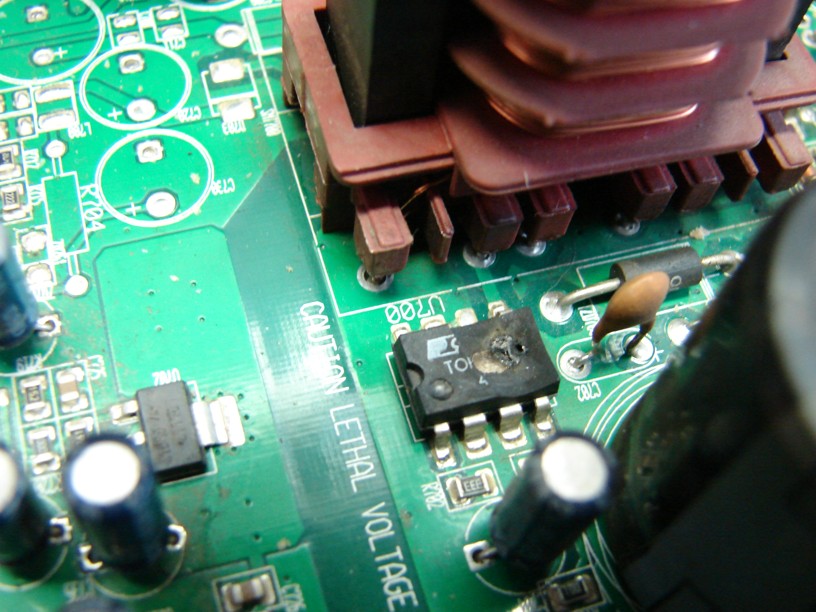

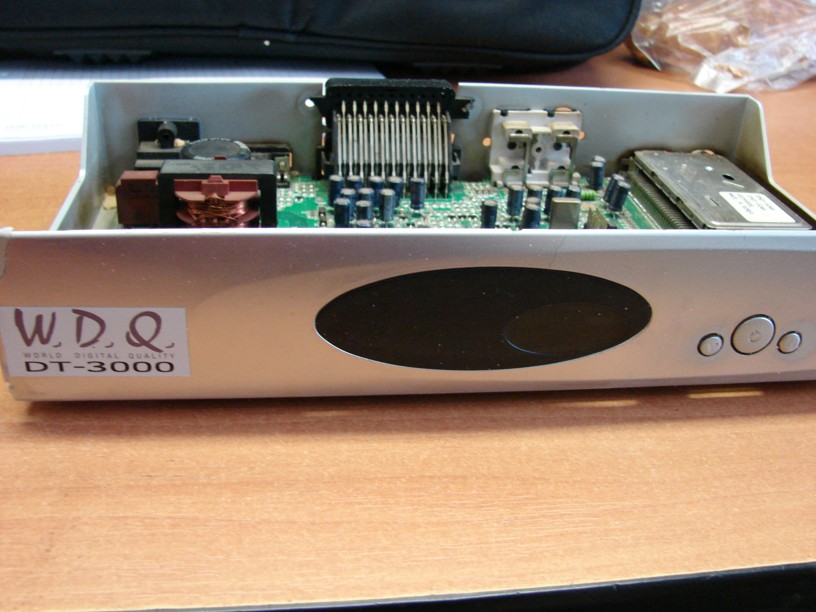

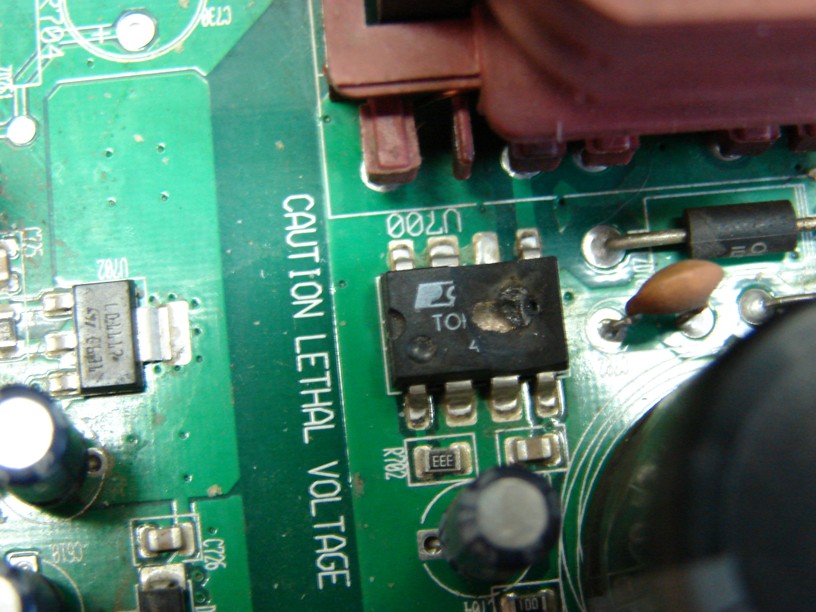

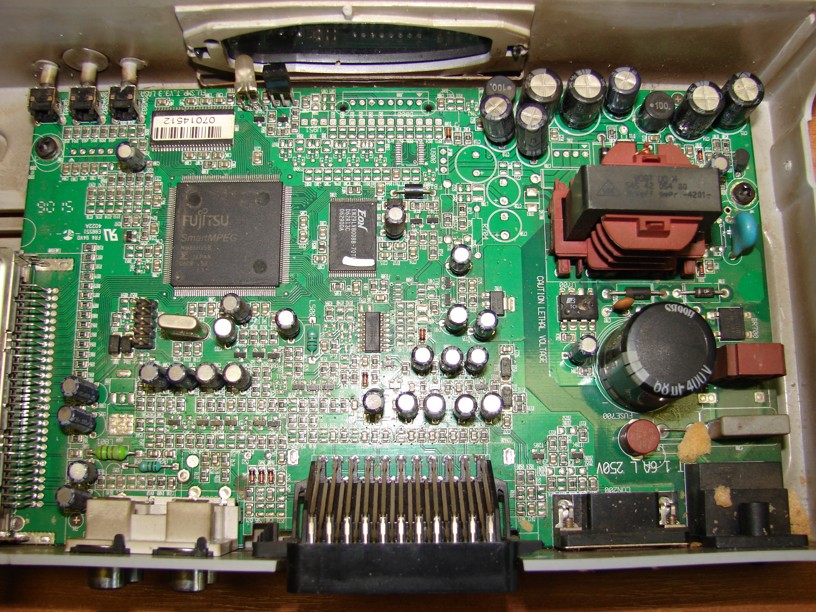

zasílám fota desky...

555 · #8 Příspěvek od **555** » 15 lis 2011, 21:15

tak potěším asi mojí zprávou.

IO je TOP243G.zkuste porovnat s datasheetem ale tento zdroj si moc dobře pamatuju :wink:

a zde se dá koupit:
http://www.tme.eu/cz/katalog/?art=TOP24 ... %3D26%2C20

Bude tam toho vadnýho víc si myslím než jen ten obvod.zkontrolujte ten smd odpor,ty elity dva a jinak můstek atd.je asi jasný že jo.

elsaz · #9 Příspěvek od **elsaz** » 15 lis 2011, 21:57

Tož moc děkují, samozřejmě vše zkontrolují, i když se to pokazilo tím, že zakopli o napájecí šňuru a spadlo to na zem. O výsledku dám vědět, mě to ale v tomto období dlouho trvá. Ještě jednou díky.

555 · #10 Příspěvek od **555** » 15 lis 2011, 22:00

není vůbec za co děkovat:-)rád pomůžu:-)uvidíš sám no, co tam ještě bude KO.pak se ozvi jak jsi dopadnul :beer:

#11 Příspěvek od **Killroy** » 16 lis 2011, 15:19

Ten TOP243G je u TME dlouhodobě nedodatelný. Volil bych dipovou verzi a raději TOP244PN. Vyhoví a vejde se tam bez problémů..

.

555 · #12 Příspěvek od **555** » 16 lis 2011, 15:39

ten TOP244...jsem použil minule i já v set top boxu s tímto zdrojem.

nemohl jsem nikde sehnat tenhle originál

elsaz · #13 Příspěvek od **elsaz** » 19 lis 2011, 21:26

Zdravím, takže ještě jednou díky všem za radu, vyměnil jsem TOP244PN a přijímač jede.

555 · #14 Příspěvek od **555** » 20 lis 2011, 00:58

tak to je dobře:-)a jinak okolo už vadnýho nebylo nic jo?:-)

tak blahopřeji k úspěchu :prst:

elsaz · #15 Příspěvek od **elsaz** » 20 lis 2011, 11:14

Ještě tam byla vadná pojistka do plošných spojů 1,6A. Kondenzátory proměřené testerem ESR byly OK.
