Pripravek na ovijeny spoje

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 13 lis 2011, 16:58

Ahoj, tentokrat neco pro pametniky...
Kdysi v dobe salovejch pocitadel jsem mel pripravky na ovijene spoje, jak na navijeni, tak na odvijeni. Tech spoju bylo v rostech salovek desitky tisic a bez tehle pripravku to neslo. Ted bych potreboval neco staryho na CNC freze zrepasovat a tyhle pripravky se mi nekam za 20 let nepouzivani zatoulaly. Problem je, ze i kdyz pripravky byly celkem jednoduchy, ze uz jsem zapomel, jak byly presne delany. Odvijecku bych jeste umel udelat, ta jeji tycka prumeru 5 mm ma jen osovy vrtani prumeru o 0,2 mm vetsi nez je prumer pinu, na ktery byl spoj ovinuty. Byl na ni vybrouseny ozub, ktery podebral konec dratu spoje a otacenim tycky se spoj odvinul.
Ale jak vypadalo ovijedlo si nemuzu vzpomenout. Neumite to nekdo popsat ci lepe nakreslit? Jde mi ale o tzv "modifikovany ovijeny spoj", tedy aby umel natocit na pin 1-2 zavity izolovanyho dratu a pak teprv 3-4 zavity odizolovanyho. Na netu k tomu sice neco je ale tyhle pripravky ani tuk. Nenabizi to nekdo k prodeji? Stacily by jen ty "pripravkovy bity" bateriovych vrtacek nebo sroubovaku s momentakem a regulaci je dnes vsude spousta.
Diky
Jirka

#2 Příspěvek od **rnbw** » 13 lis 2011, 17:39

Tieto spoje sa pouzivaju aj dnes - v "uspornych ziarovkach" na pripojenie vyvodov z trubice k DPS.

#3 Příspěvek od **Achab** » 13 lis 2011, 17:47

V některém AR-A byl článek "Amatérské ovíjené spoje" s jednoduchým ovíjecím přípravkem mám dojem z versatilky. Zkusím to najít.

Andrea · #4 Příspěvek od **Andrea** » 13 lis 2011, 18:01

Tady jsou nějaké fotky těch nástrojů http://en.wikipedia.org/wiki/Wire_wrap

#5 Příspěvek od **ok1hga** » 13 lis 2011, 18:02

Achab píše:V některém AR-A byl článek "Amatérské ovíjené spoje"

GOOGLE

je to tady AR A 9/82/351, ale není to moc vidět, spíš je použitelný jen popis . . .

#6 Příspěvek od **Achab** » 13 lis 2011, 18:26

Jo, to jsem měl na mysli. Ještě byl v AR ten přípravek z versatilky - na jednom konci malá cívka drátu, na druhém konci drát prochází upnutou zkrácenou injekční jehlou patřičného průměru. Už si nepamatuji rubriku ani název článku ale jednalo se pouze o jednoduchý nákres s popisem tak je to asi zbytečné hledat...

Celeron · #7 Příspěvek od **Celeron** » 14 lis 2011, 10:31

Dik Andrea. Ted uz vim! Na te Wiki je navijedlo ta fotka uprostred clanku vlevo. Vedle stredovy diry prumeru pinu je dalsi dira o trochu vetsi nez prumer dratu, do ktery se zastrci asi 15-20 mm oholenyho dratu, nasadi se to stredem na pin a otacenim pripravku se drat natoci se pin. Tohle provedeni se sice toci v pevnym pouzdru ale asi to muze byt i bez neho. Ja si myslel, ze na navijedle je neco jako zarez na sroubku na plochy sroubovak. S tim by to asi taky fungovalo ale mohly by se s tim poskodit okolni spoje.
Jirka

#8 Příspěvek od **jjilek** » 14 lis 2011, 11:40

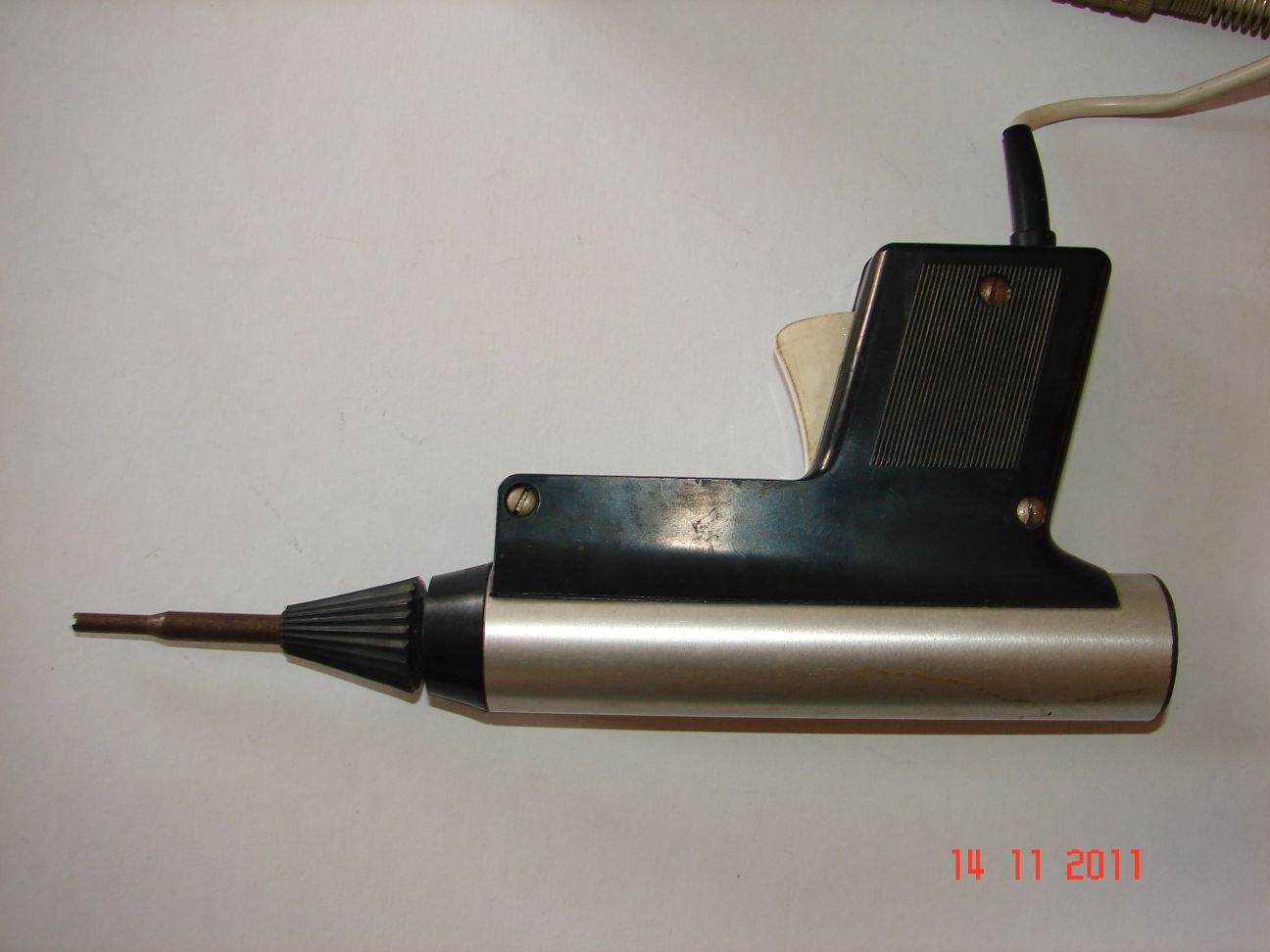

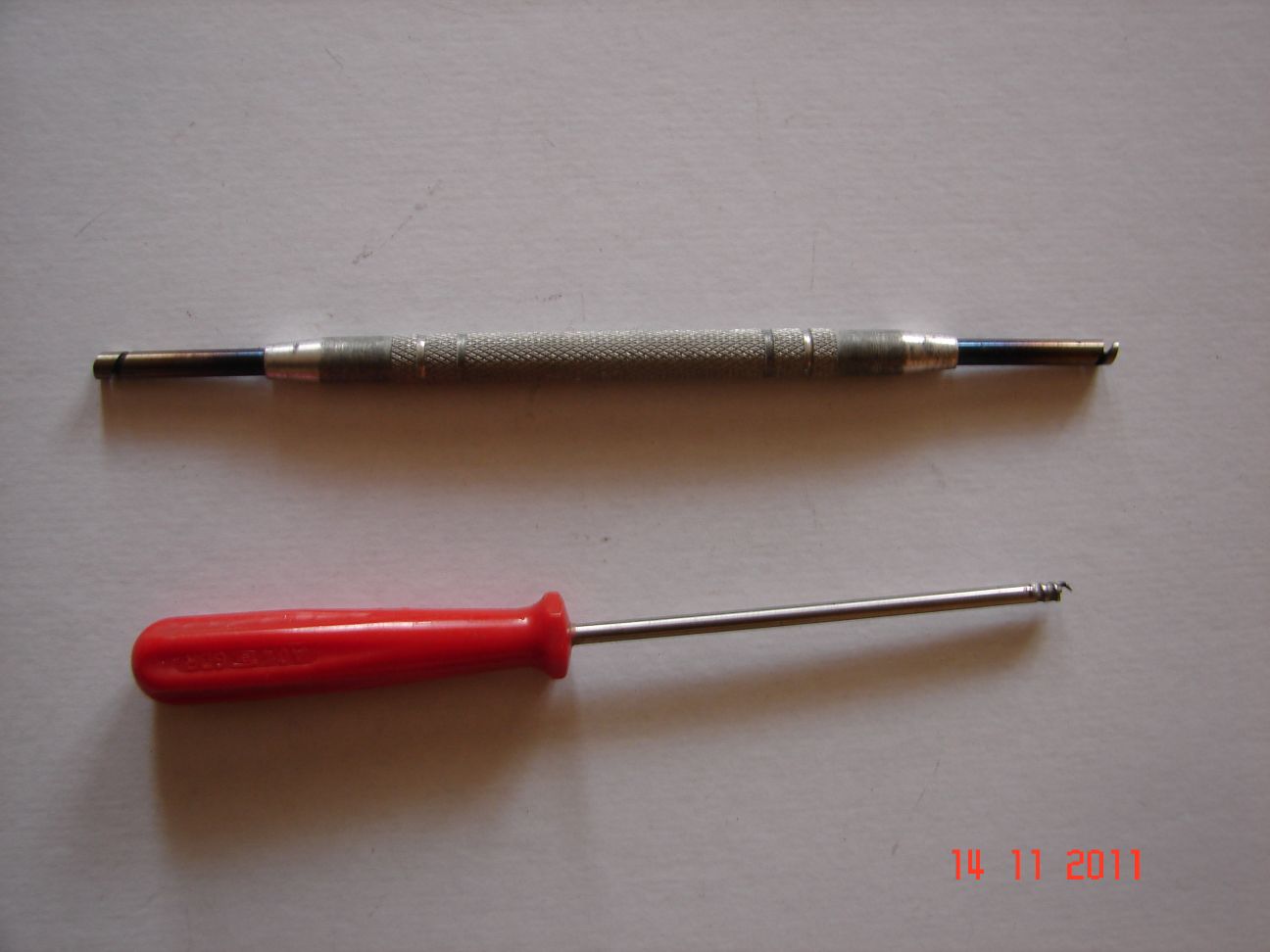

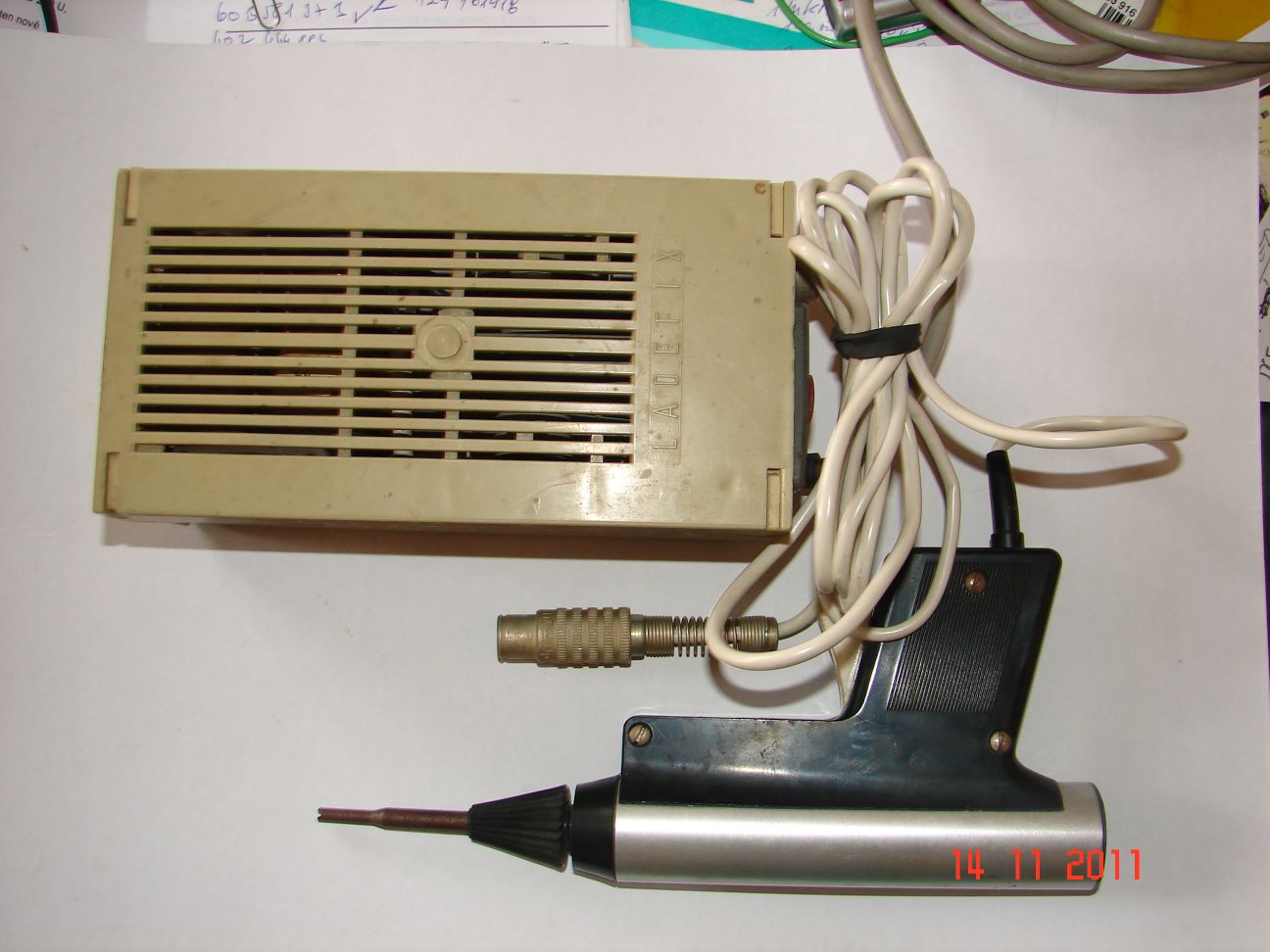

Tady jsou originální nástroje z bývalé NDR. Docela to funguje. Třeba to někdo má doma a neví, k čemu to je. Dole je detail ručního nástroje, nad tím přípravek na ruční ovíjení a s červenou rukojetí je přípravek na uvolnění spoje. Shora je mechanizované ovíjedlo s napájecím zdrojem. Připomínám, že ovíjený spoj má být čtvercového průřezu.

#9 Příspěvek od **jjilek** » 15 lis 2011, 10:34

Dnes kus tohoto nástroje našel warp a popisuje to v sekci
na http://www.ebastlirna.cz/modules.php?na ... ic&t=47756

Celeron · #10 Příspěvek od **Celeron** » 15 lis 2011, 22:22

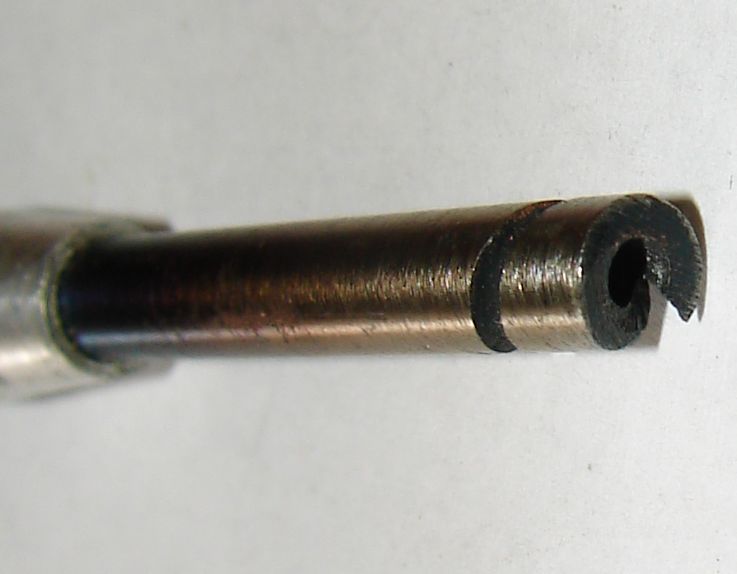

Rek bych ze se malinko mejlis, ta posledni fotka je odvijedlo. Aspon podle smeru sroubovice. To by mohlo jit vyrobit s vyplazenym jazykem jako zavit na soustruhu.

Dnes staci opravdu jen ty nastroje. Ta pistole nebyla nic jinyho, nez pomalobezna "vrtacka". Dnes to nahradi kazda bateriovka.
Jirka

#11 Příspěvek od **jjilek** » 16 lis 2011, 11:23

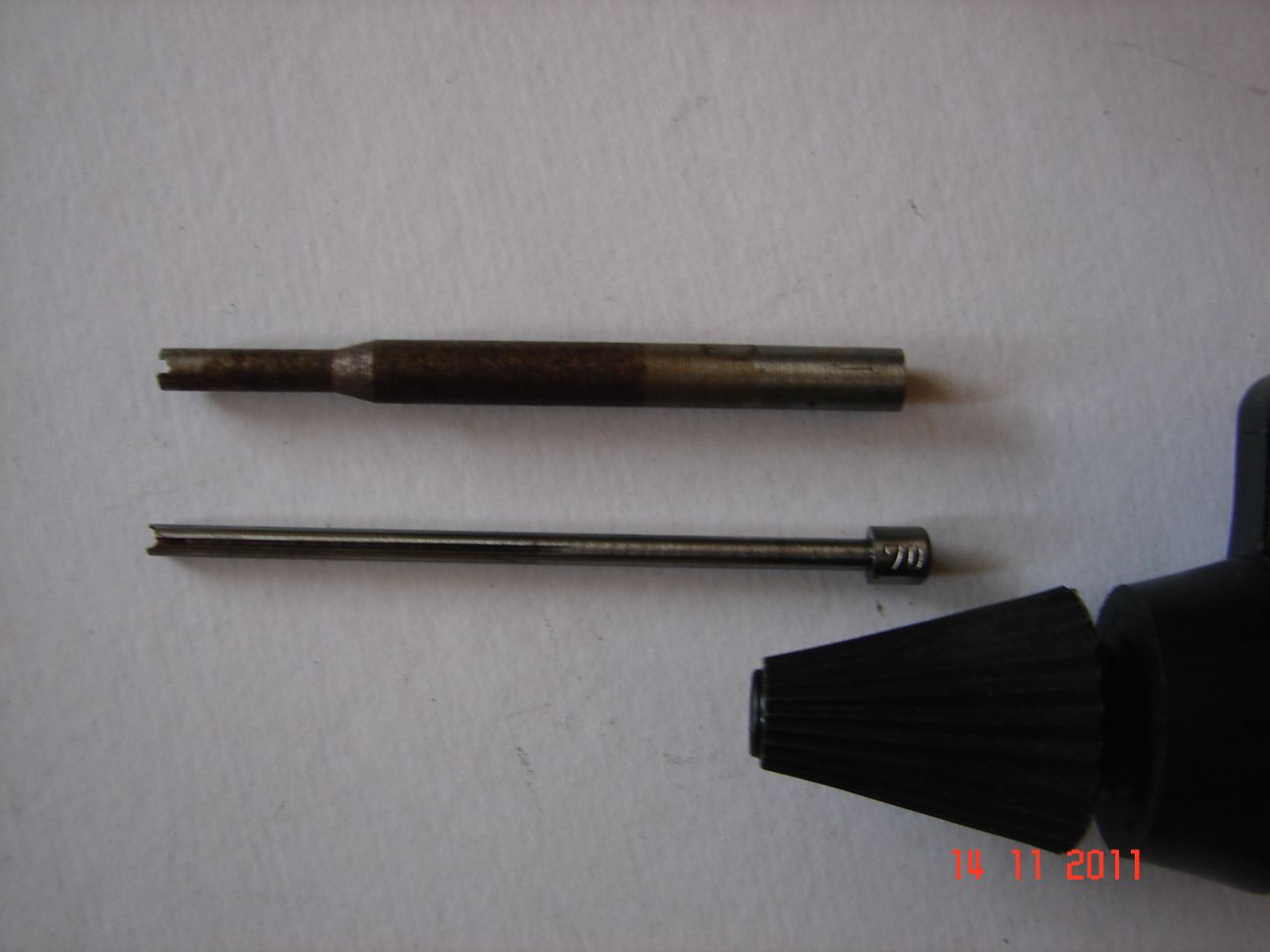

Já říkám že přípravek s červenou ručkou je na uvolnění spoje. Většinou se závity jen povolí, ne zcela odvinou. To se dodělá pinzetou. Samozřejmě pokud dáš jen 2 závity, tak je tím odstraníš. Ale profesionálně se jich dává 5 i více. (Ruční ovijedlo.jpg je název souboru a patří k té dolní fotce.) No a k poznámce pomaloběžná vrtačka, to funguje jinak. Na fotce vidíš větší trubičku, to je pevné pouzdro, až uvnitř se otáčí ta druhá část, což je tenká trubička na dolním konci s osazením pro pohon, dovnitř se zasune nadbytek očištěného vodiče a celé se to nasune na pin. Obě části mají na vnějších koncích zářezy a tak to nějak při otáčení vnitřní části ovíjí. Muselo by se to vidět nebo nahrát na video. Podstatné je, že tyhle dvě části lze vyrobit téměř celé na soustruhu, zatímco ten ruční přípravek by asi tak snadno vyrobit nešel. Já občas používám to provedení s pohonem.

ygrik · #12 Příspěvek od **ygrik** » 16 lis 2011, 21:57

U mńa sa k ovíjaciemu náradiu viaže úsmevná historka. Na výpočtovom stredisku sme mali v inventári vedenú " ovíjaciu pištoľ " zakúpenú kedysi k sálovému počítaču MSP-2A. Tento už bol dávno vyradený, ale ovíjacia pištol zostala. Pri každoročnej inventúre sme teda predkladali nástroj inventarizačnej komisii a odložili. Až raz nová predsedníčka komisie zahlásila : " tak máme tu pištole " , ukážte ! Ukázali sme nástroj a ona : ja tu mám ovíjacie pištole a ukazujete mi jednu. Úctivo sme vysvetlili, že v češtine je " ovíjecí pistole " len jeden kus v slovenčine. Totiž na inventárnej karte bol poctivo zapísaný názov z dodacieho listu.

Celeron · #13 Příspěvek od **Celeron** » 17 lis 2011, 00:12

To jjilek: Tak to popisujes jinej system, kterej jsem nikdy nepouzival. Na ruskejch EC1033 byl system, co posilala fotku Andrea. Tam se oholenej drat strkal do mimostredovy diry ty ovijeci tycky. Dnes jsem si tu srandu vyrobil a v narexacky bateriovce to funguje naprosto super. Zkouseno na samicich FRB s asi 2 cm dlouhejma hranatejma spickama. Ten pripravek s cervenou nasadkou jsem vyrobil taky a jako odvijedlo to funguje dokonale, proste se natocenej drat tim zubem asi z 2/3 odmota a zbytek natolik uvolni, ze se z pinu da stahnout.
Jirka

#14 Příspěvek od **jjilek** » 17 lis 2011, 07:47

Ta fotka z wiki je zjevně šikovný udělátko. Asi lepší než to ruční z NDR, co jsem dával fotku (já ho nikdy nepoužil). To udělátko na uvolnění spojů s červenou ručkou mám ve více kusech, můžu jeden případně prodat. To funguje přesně tak jak jsi popsal. Ty ostatní fotky jsem dal hlavně proto, kdyby někdo měl zájem, tak si ty chybějící nástroje k té "pistoli" od warpa může udělat. Pokud je nakonec warp někde nenajde. Jen na okraj, NDR pistolka dovoluje navinout kousek i s isolací, jak jsi se v úvodu zmiňoval.

Celeron · #15 Příspěvek od **Celeron** » 17 lis 2011, 23:03

U tech ovijaku musis vzdy splnit podminku, ze se namotaji asi 2 zavity s izolaci. Pokud se to neudela, drat v prechodu izolace - holy, driv nebo pozdeji ulitne. Prave z tohoto duvodu a taky v mnozstvi paralelnich spoju drat - spicka (jeden zavit, 4 spoje) jsou ovijeny spoje radove spolehlivejsi nez pajene spoje. Bohuzel tam bylo jedno omezeni, na jeden pin slo kvuli jeho delce navinout 3, maximalne 4 vyvody.
Jirka
