Generátor 12XG032k

Zpráva

#1 Příspěvek od **jef111** » 07 pro 2011, 14:17

Stal jsem se majitelem tohoto NF/SF genclu. Po několika odstraněných poruchách jsem se dostal k problému - potřebuju nastavit pracovní bod koncových tranzistorů výstupního zesilovače (po jejich výměně). Nevíte někdo prosím jaký má být jejich klidový proud? Nastavil jsem to od oka tak, aby bylo možno dosáhnout plného rozkmitu výstupního napětí a zároveň tranzistory neuhořely.

Nemáte prosím někdo textovou část dokumentace? Schémata mám, bohužel tam nejsou žádné měřící body (napětí/proud) ani hodnoty součástek.

Generátor má celkové THD od 100Hz do 100kHz pod 0,15%, což není úplně špatné ale nějaké to zlepšení by bodlo. Byl jsem hodně překvapený, že výstupní trafa se na celkovém zkreslení podílejí naprosto minimálně, v uvedeném pásmu pod 0,05%!

Na 1kHz je prakticky neměřitelný nárůst THD ve srovnání před/za trafama. Zkreslení je především 3. harmonická a je to už za předzesilovači které jsou za filtry produktu směšování...

PS: Je možné že tady dosud tento generátor nikdo neřešil?

bobecek · #2 Příspěvek od **bobecek** » 07 pro 2011, 16:30

Majitelem tohoto generátoru jsem také, nějak blíže jsem jej ale neskoumal, je napájen třemi plochými bateriemi, dnes jsem jej zkoušel, vypadá že funguje jen si nejsem jist tím rozkmitem. Pravý ovl. knoflík uvádí pouze 0.25-4kHz. Uvítal bych dokumentaci, pokud by k tomu byla, případně i schéma.
Možná by nebylo naškodu se sejít a porovnat tyto přístroje. Mé bydliště je cca 10km od Šternberka na západ.
Zakoupil jsem jej tehdy s měřičem úrovně 12XN077k. Na nastavení nf zesilovačů, ale využívám RC generátor BM344 právě kvůli té vyšší frekvenci.

#3 Příspěvek od **PavelFF** » 07 pro 2011, 16:56

Každý asi mluvíte o jiném generátoru.
Vím, že existuje 12XG034 (bez "k") a ten je na 3 ploché baterie a chodí do 4kHz.
Pak je taky 12XG032k. Velký, v ALMES skříni.

Možná bys mohl dát fotku.

bobecek · #4 Příspěvek od **bobecek** » 07 pro 2011, 17:28

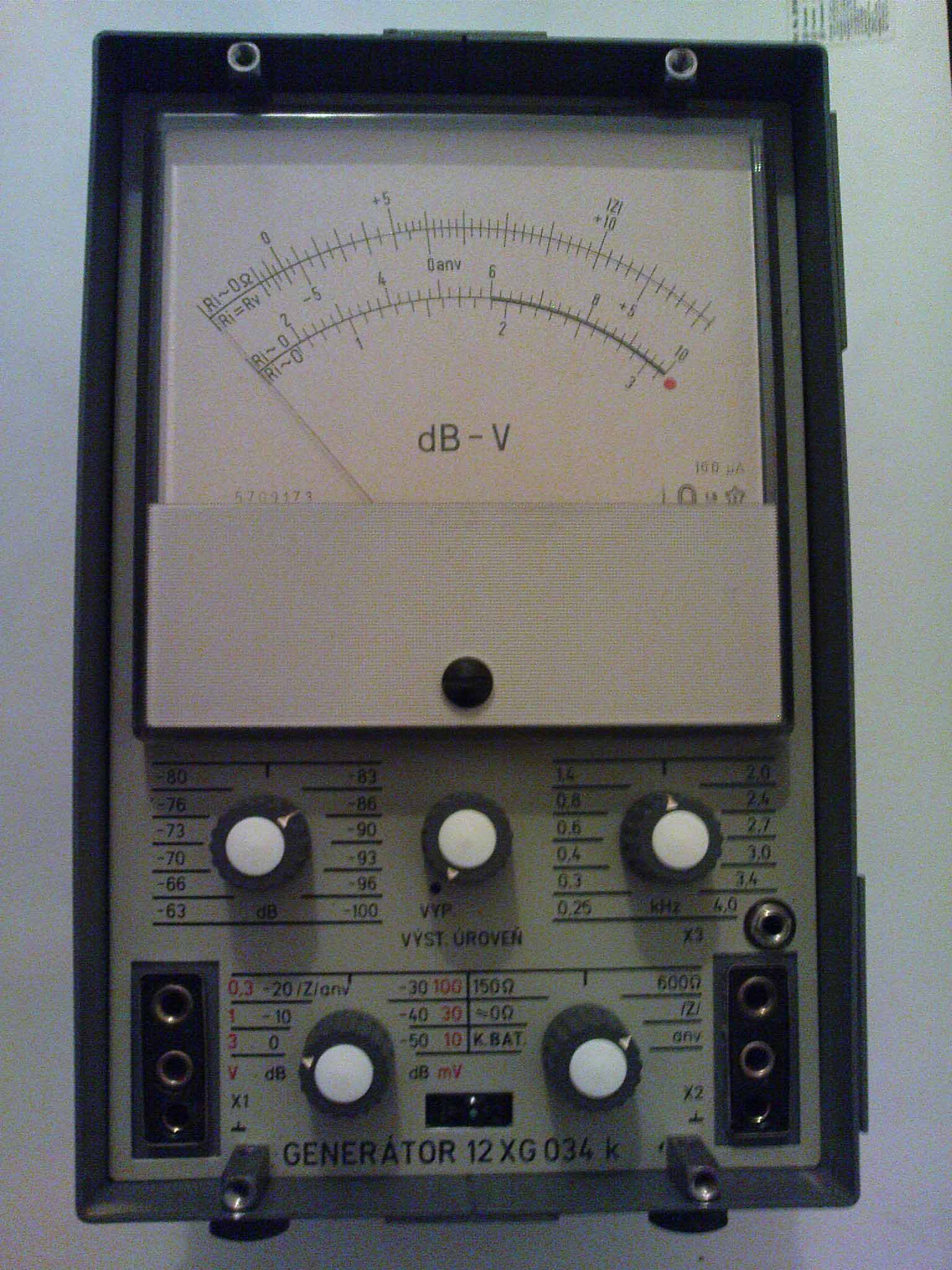

Zde je foto toho mého generátoru 12XG034k. Napájení třemi plochými bateriemi.

#5 Příspěvek od **PavelFF** » 07 pro 2011, 17:59

Já chtěl, aby fotku dal jef111. Mám stejný jako ty bez "k" na konci.

Takže jef111 se trochu upsal v typu, protože 100kHz ten malý neumí ani nemá dvojčinný koncový stupeň a ani se v něm nic nesměšuje.

#6 Příspěvek od **jef111** » 08 pro 2011, 09:31

Jo omlouvám se, udělal jsem chybu - je to 12XN032k, byl součástí měřící soupravy 12XZ090:
www.edisk.cz/stahni/29134/12xz090.pdf_1.29MB.html
V souboru je verze s digitrony, já mám LEDky. To je vcelku nepodstatné, až na pár vylepšení je základ stejný. Nebo ještě tady:
http://www.comtel.cz/cz/index.php?s=vyu ... aly&kod=37

Včera jsem si s tím trochu hrál a udělal několik drobných vylepšení. Dostal jsem se s celkovým THD+N na 0,04% na nejnižším rozsahu do 6,5kHz. Je to už na hranici možností filtru, VF pozadí začíná vylézat nad vlastní zkreslení zesilovačů. Ještě s druhým rozsahem do 30kHz bych se chtěl dostat níž, ideálně taky na těch 0,04 ale chtělo by to asi doladit filtr a na to si jen tak netroufám.

#7 Příspěvek od **PavelFF** » 08 pro 2011, 19:24

Co je v tom souboru na edisku? Je tam schéma? Pokud ano, mohl bys mi ho poslat? Ten soubor nejde otevřít.

#8 Příspěvek od **jef111** » 08 pro 2011, 22:40

Jsou tam jen fotky těch měřáků, blokáče a popis funkce a ovládání. Schéma je tady:
http://www.edisk.cz/stahni/20140/12XG03 ... .98MB.html

Dnes jsem si ještě trochu pohrál s těmi filtry a předzesilovači, aktuální THD+N: první rozsah asi 0,035%, druhý pod 0,08% a třetí pod 0,1%. Omezil jsem trochu šířku pásma předzesilovačům a díky tomu tlumí ten VF bordel co leze z filtrů. Stabilita napětí vs. frekvence je na nejvyšším rozsahu lepší než +-0,2dB, na spodních dvou rozsazích 0,1dB.
S tím se už asi spokojím a kašlu na to, myslím že je to na hranici možností tohoto řešení.

#9 Příspěvek od **PavelFF** » 09 pro 2011, 00:44

Jsi šikula. Díky za schéma generátoru. Měl jsem jeden, ale už není. Třeba se ještě objeví. Mám už jen měřič úrovně. Nechceš?

BOBOBO · #10 Příspěvek od **BOBOBO** » 09 pro 2011, 07:15

Jen pro info , jeffe jsi to již smáznul ?

#11 Příspěvek od **jef111** » 09 pro 2011, 08:11

To:BOBOBO
Nee já jsem určitě nic nemazal, ale teď jsem v práci a tady žádný link na uploader neověřím. Co konkrétně je smazáno?

To:PavelFF
No asi bych zájem měl, záleží co bys za něj chtěl :-)

BOBOBO · #12 Příspěvek od **BOBOBO** » 09 pro 2011, 08:16

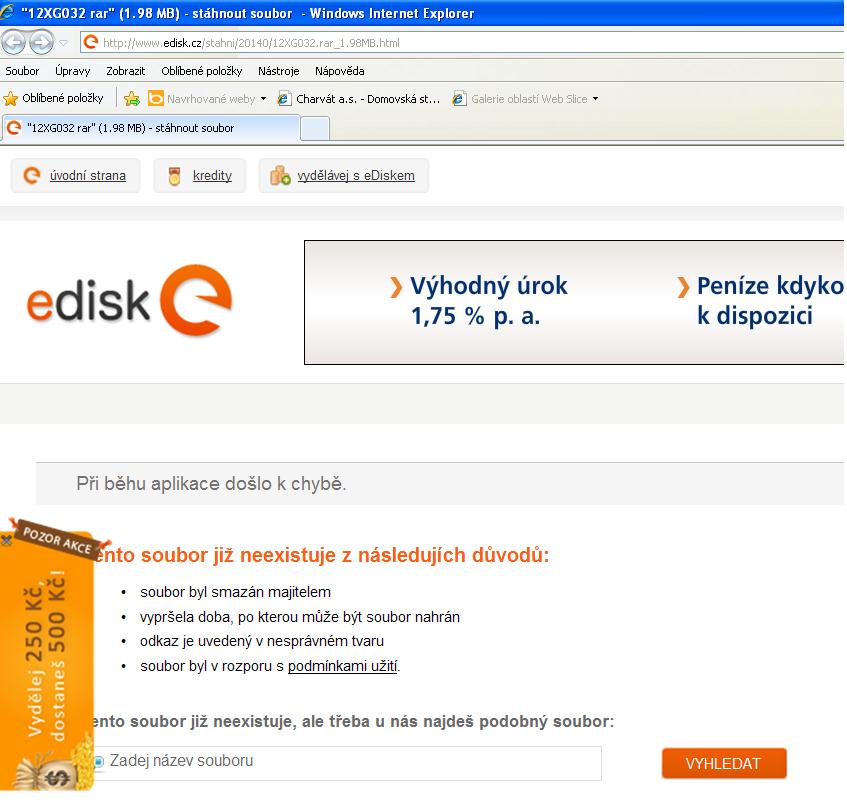

Ten odkaz na schema alespoň mně nejde . Nebo musím mít registraci ?

#13 Příspěvek od **jef111** » 09 pro 2011, 08:20

Včera jsem ho tam dával tak jsem myslel že by měl vydržet. Registrace určitě není nutná, jen musíš čekat nějaké vteřiny nebo co.

BOBOBO · #14 Příspěvek od **BOBOBO** » 09 pro 2011, 09:28

No nic , jen po x-té :

#15 Příspěvek od **PavelFF** » 09 pro 2011, 11:00

jef111 píše:To:PavelFF
No asi bych zájem měl, záleží co bys za něj chtěl

Když si přijedeš osobně, tak za 6 klasických tyčinek Deli v čokoládě(dohoda není možná, ani ho nebudu posílat).
Pokud bys měl přesto zájem, napíšu ti přesně které. A je to na tvoje riziko, nevím, jestli správně funguje - displej svítí, ale to je tak všechno co o něm vím. Ale ty si s ním poradíš.
