Eagle

[Velous]

Zdravím,
když nakreslím schéma v eaglu a pak se přepnu do návrhu desky, některé součátky nejsou propojené i když ve schématu spojené jsou. Nevíte někdo proč mi to dělá? Díky za odpověď.

[Andrea]

Asi se ti jen zdá, že jsou ve schématu propojené. Schválně za tu součástku ve schématu vezmi a pohni s ní, připojené signály se potáhnou za ní, nepřipojené zůstanou na místě. Stává se to, když při kreslení schématu používáš nesprávně příkaz wire místo příkazu net.

[Velous]

Ano. Dělal jsem to přes wire. Teď jsem to předělal na net a přesto se mi některé ty součástky nespojily. A když s nimi zkusím pohnout, tak čára se součátky drží. Nevím co by tam mohlo být špatně.

[Andrea]

Tak to sem dej.

[Velous]

Tady to je:http://www.edisk.cz/stahni/82330/regulator_otacek.sch_33.36KB.html

[Andrea]

A v které součástce vidíš problém?

[Velous]

Kondenzátor C1 není spojený se svorkovnicí a s rezistorem R1 v návrhu desky, jinak ve schématu to propojené mám.

[Andrea]

Já když si z toho schématu dám vygenerovat desku tak spojené jsou. Tak nevím, asi jsi ty opravy dělal při zavřené desce a máš desku se schématem nekonzistentní. To se dá zjistit příkazem ERC.

A ve schématu nemáš zapojený jezdec P1, takhle bys toho moc nenašteloval.

[Velous]

Jo, už se to povedlo už je to propojené.

Na to jsem zapomněl jak jsem to předělával z wire na net. Díky.

[Hydrawerk]

Jo, s tímhle jsem měl taky dlouholetý problém.

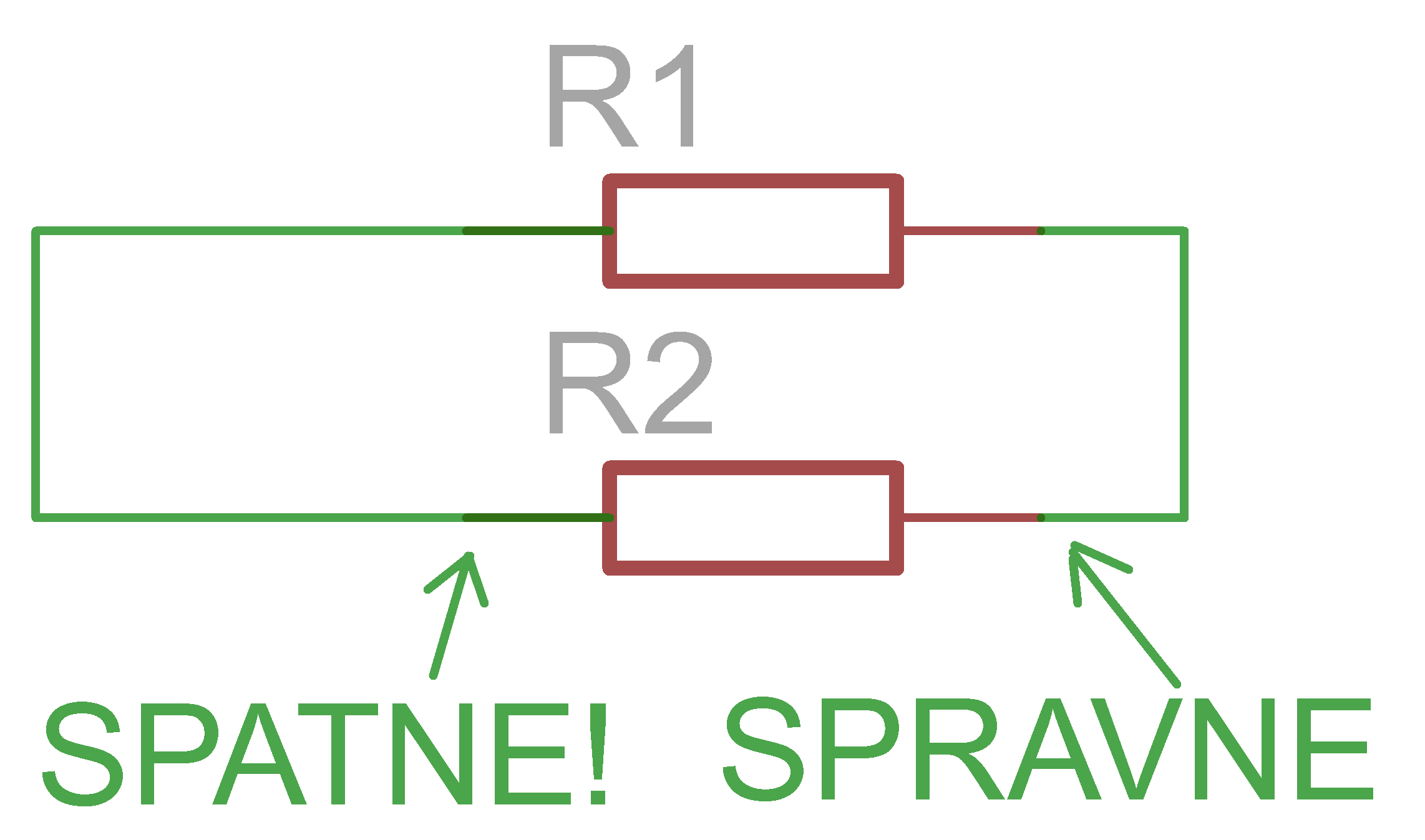

Je nutné, aby se nepřekrýval vývod soušástky s vodičem. Z přiloženého obrázku to snad bude jasnější. Je jen tak narychlo načrtnutý v Eaglu.

[Andrea]

Když se ke kreslení v hladině Nets používá příkaz Net a ne Wire, tak se na takovéhle ukliknutí snadno přijde. Příkaz Net spoj po připojení k pinu ukončí. Když se nepřipojí (kliklo se vedle) spoj se neukončí a tím se pozná, že se kliklo vedle. Příkazu Wire je nějaké připojení/nepřipojení jedno, u něj se spoj ukončí až dvojklikem. Navíc příkaz Net umí automaticky na větvení vkládat uzly (junction) a také dávat názvy spojům při kreslení sběrnic.

[forbidden]

Když už to tu probíráte, s EAGLEm už nějakou dobu dělám, ale příkaz WIRE jsem ještě nikdy nepoužil, spoje kreslím vždycky NETem. K čemu teda WIRE vlastně je?

[Andrea]

Třeba když si chceš nakreslit nějakou jednoúčelovou součástku, symbol, rámeček nebo cokoliv v jiné vrstvě než Nets.

[forbidden]

Aha, tak to jsem zatím vždycky všelijak obcházel.
Dík

[Velous]

U toho mojeho schématu jsem si opět všiml, že není vše propojené, jak má být. Třeba mínusová větev není vůbec propojena. Nemá se třeba při přechodu na návrh desky vygenerovat soubor, ve kterém jsou napsány propoje ve schématu??? Jinak už nevím co s tím...
