radek · #1 Příspěvek od **radek** » 15 led 2012, 14:22

Zdravím, hned za pojistkou je jedna součástka kterou nemůžu identifikovat.

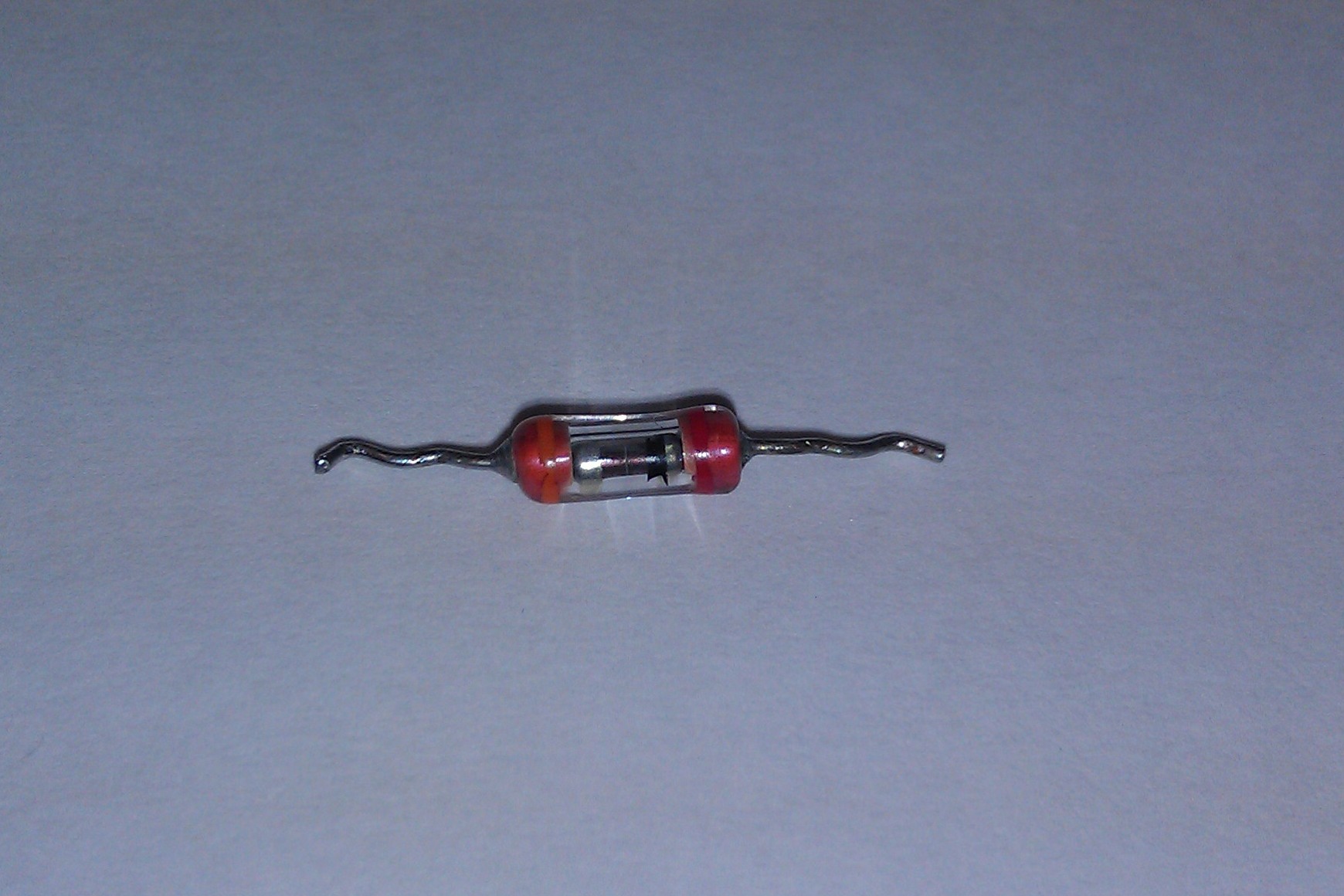

Skleněný váleček s bočnímí vývody cca 8x2 mm, na koncích označený červeným a oranžovým proužkem, blíže k červenému je černý proužek, uvnitř to vypadá na odpor, nebo cívku - obvod nemá. Hledal jsem schéma, ale v předchozích tématech jsou už odkazy neaktivní.

Philip_Fry · #2 Příspěvek od **Philip_Fry** » 15 led 2012, 14:37

A má ta součástka nějaké poziční číslo?

radek · #3 Příspěvek od **radek** » 15 led 2012, 14:47

Bohužel jsem teď jinde, pokud bude číslo na desce dám vědět po 18 hod.

Eleman · #4 Příspěvek od **Eleman** » 15 led 2012, 15:10

Vyfoť součástku i část desky, kde je osazena

radek · #5 Příspěvek od **radek** » 15 led 2012, 15:53

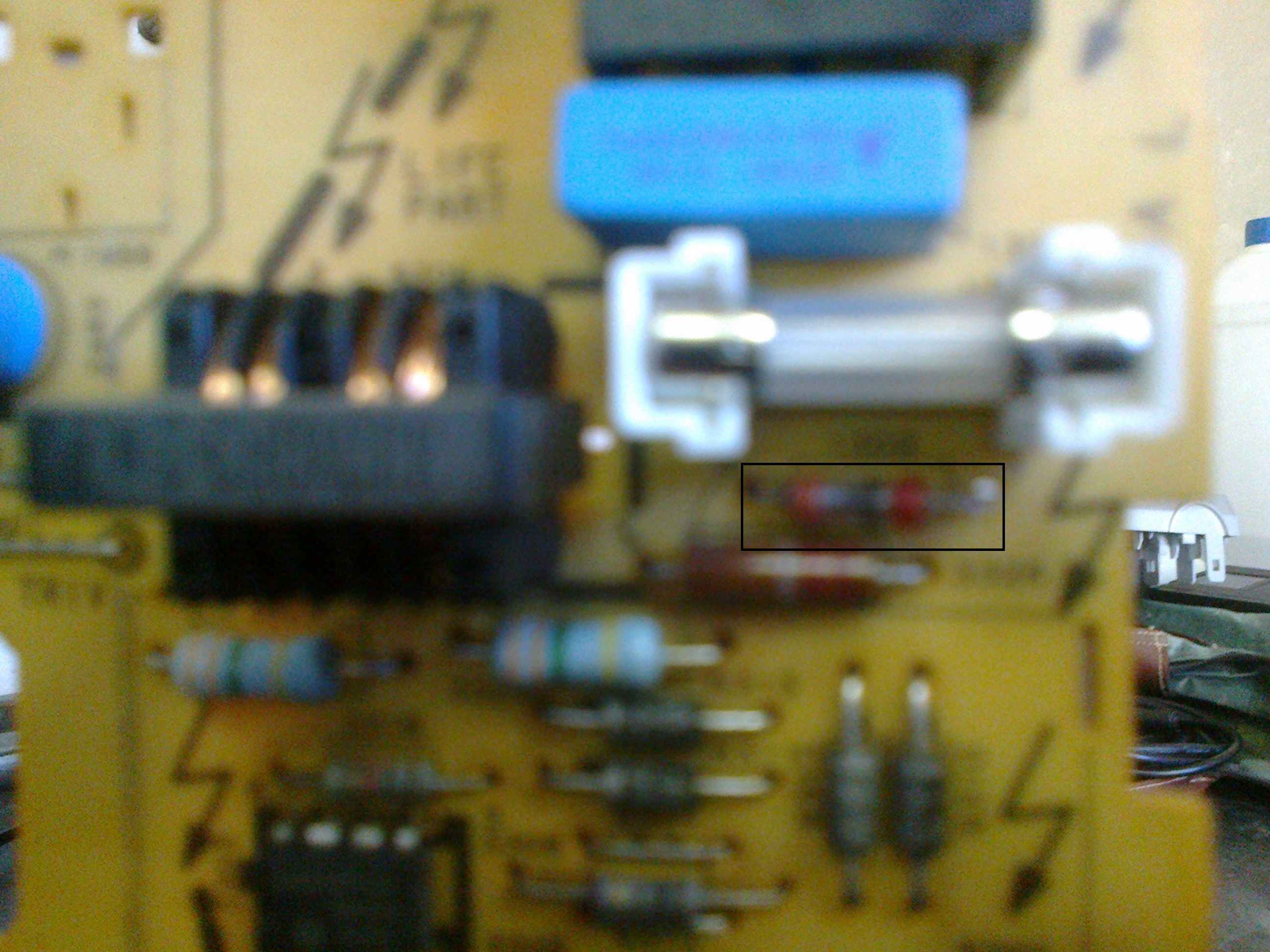

Omlouvám se za nekvalitní foto, je to z mobilu.
Co si ještě pamatuji tak z pojistky jsou dvě větve, jedna na cívky a druhá na tuto součástku. Snad to pomůže

Philip_Fry · #6 Příspěvek od **Philip_Fry** » 15 led 2012, 16:32

Tak z téhle fotky to nerozluští ani v CIA

Jinak podle schématu by jedna cesta z pojistky měla jít na varistor a druhá k odrušovací tlumivce.

Eleman · #7 Příspěvek od **Eleman** » 15 led 2012, 16:35

Tak tahle fotka moc nepomůže. Ale vzhledem k umístění součástky se pravděpodobně bude jednat o přepěťovou ochranu.
A problém videa?

radek · #8 Příspěvek od **radek** » 15 led 2012, 16:55

Video nenatáhne kazetu, a když s ní ručně sjedu tak se jenom protočí hlava a občas při tom pohasne display. Bez kazety se zdá být funkční, dostanu se do menu a display normálně zobrazuje.
Asi bych na tu součástku nepřišel, kdyby na mě neprskla při připojení do sítě.

Lepší foto a číslo snad bude po 18 hod.
Zatím dík za čas.

Eleman · #9 Příspěvek od **Eleman** » 15 led 2012, 17:01

Začal bych kontrolou zdroje. Servisní manuál máš tady.

Philip_Fry · #10 Příspěvek od **Philip_Fry** » 15 led 2012, 17:31

Eleman : Bohužel ten manuál je nekompletní, chybí v něm většina schémat, respektive jsou v něm jen blokáče. Nicméně mám dojem, že na kontrolu zdroje není to schéma snad ani potřeba.

Eleman · #11 Příspěvek od **Eleman** » 15 led 2012, 17:37

Tak to se omlouvám, manuál jsem nestahoval.

radek · #12 Příspěvek od **radek** » 15 led 2012, 18:17

Tak mi to lepší foto nejde poslat (jsem v práci a asi to mají blokované),
jinak je to pozice 1302.
Pokud by to byl varistor tak po vyndání by to mělo fungovat, ale nefunguje

Philip_Fry · #13 Příspěvek od **Philip_Fry** » 15 led 2012, 20:18

Varistor to není, je to nějaká bleskojistka nebo něco na ten způsob, je zapojená paralelně k odrušovací tlumivce. Každopádně tahle součástka nebude mít na funkci zdroje vliv, zkontroluj pro začátek, jaká napětí ze zdroje lezou, jsou naštěstí uvedena i v tom blokovém schématu a podle toho hledej závadu.

radek · #14 Příspěvek od **radek** » 16 led 2012, 06:36

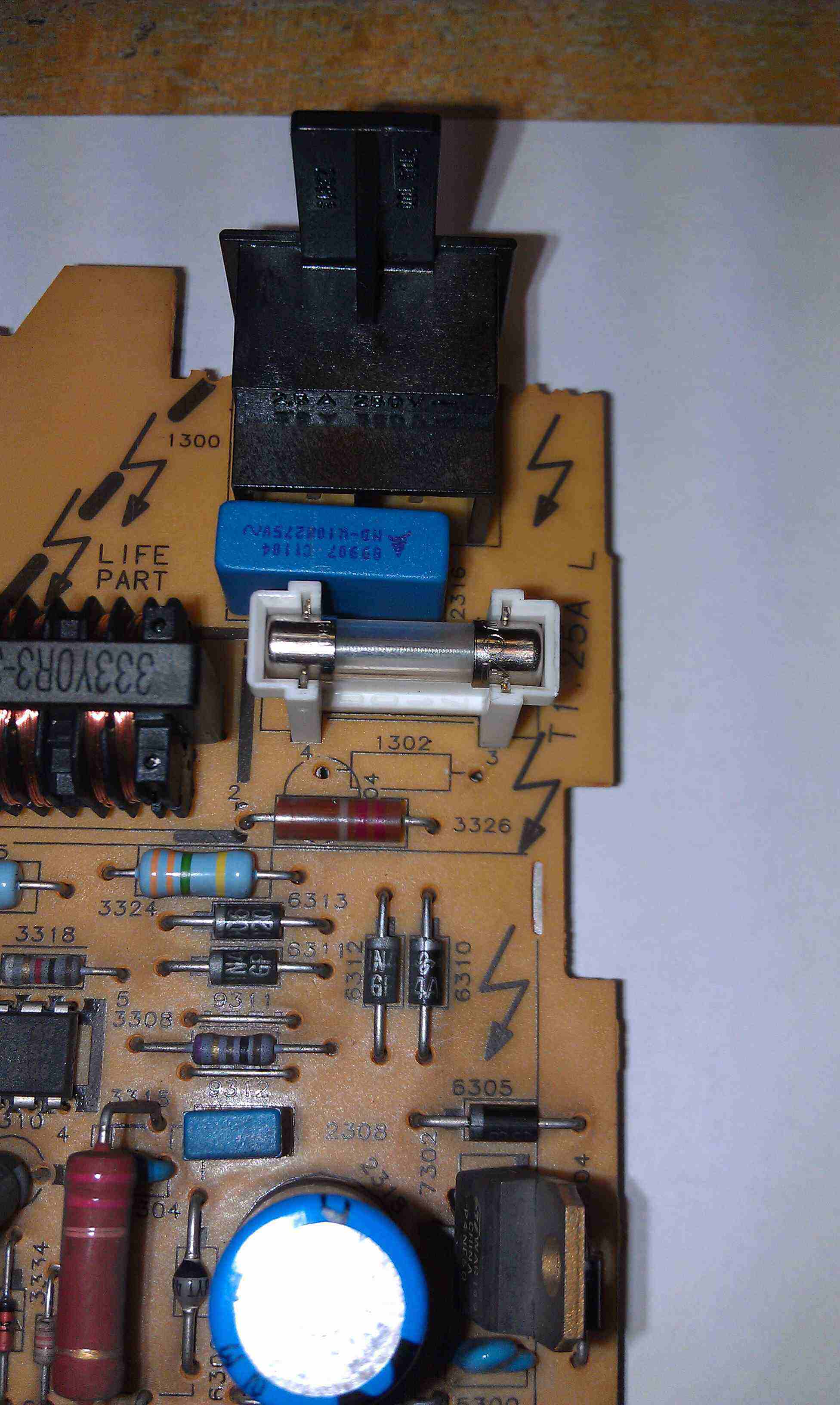

Včera už to nevyšlo, tak až teď ty obrázky.

Ten soubor je poškozený, není možnost to upnout někam jinam ?

Peterseal · #15 Příspěvek od **Peterseal** » 16 led 2012, 21:28

Podla mna je to iskrisko, sluzi ako ochrana pre napätovymi spickami zo siete...
