Nazdar,

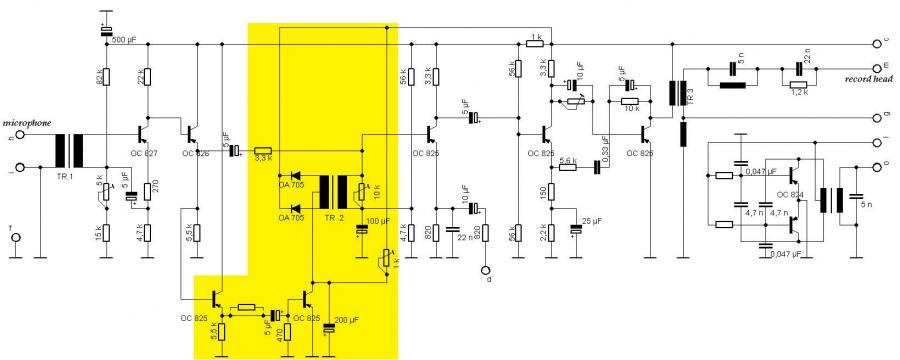

mohol by niekto objasniť funkciu obvodu v žltom poli? Jedná sa o záznamový zosilňovač reportážneho magnetofónu a vyznačený obvod má byť automatické riadenie záznamovej úrovne.
Ďakujem.
Záznamový zosilňovač
Moderátor: Moderátoři
Záznamový zosilňovač
- Přílohy
-
Schéma k Reportéru.jpg- (37.99 KiB) Staženo 224 x
Podle osazení (a zejména počtu transformátorků) bych to viděl před rokem 1962.
Funkce je snad jasná (pouze součástky ve žlutém poli):
první OC825 je jen emitorový sledovač.
Druhý tranzistor je zapojený jako spínač, protože otevírá až po překročení určité úrovně signálu přivedeného z emitorového sledovače.
Když otevře, vybíjí elektrolyt připojený mezi kolektor a emitor.
Normálně jsou obě diody zapojené v sekundáru Tr2 zavřené, protože na obou elektrodách diod je stejné napětí. Střídavě by otevíraly až při překročení signálových špiček, což zřejmě i činí, takže působí i jako limitor.
Když začne vést tranzistor, uzavírá se jeho kolektorový proud přes střed signálového trafa a diodami. Po odeznění špičky tranzistor zavře, ale klesající nabíjecí proud elektrolytu uzavírá tyto diody jen pomalu a nenápadně.
Diody jsou zapojené ze souměrného vinutí trafa, čímž se celkem slušně kompenzuje jejich nelinearita.
Změna dynamického odporu diod se transformuje do druhého vinutí Tr2, které tvoří s odporem 3k3 v signálové cestě napěťový dělič.
Něco na tom je: do signálu se nezavleče žádná stejnosměrná složka, přitom regulace může být poměrně účinná.
Zapojení se zjevně muselo doladit pomocí trimru a výměnného odporu, protože nekontroluje výslednou úroveň signálu, ale řídí se úrovní signálu před regulací. Zjistí špičku, tak ji nastaveným způsobem omezí. Při chybném nastavení mohlo dojít i k tomu, že příliš silný signál na vstupu mohl být nahrán slaběji, než signál o správné úrovni.
Časová konstanta této regulace odpovídá spíše limitoru špiček, na záznamovou automatiku to má příliš krátký čas návratu.
EDIT: koukám, než jsem to na etapy dopsal, je to tu. A rok jsem trefil přesně.
Funkce je snad jasná (pouze součástky ve žlutém poli):
první OC825 je jen emitorový sledovač.
Druhý tranzistor je zapojený jako spínač, protože otevírá až po překročení určité úrovně signálu přivedeného z emitorového sledovače.
Když otevře, vybíjí elektrolyt připojený mezi kolektor a emitor.
Normálně jsou obě diody zapojené v sekundáru Tr2 zavřené, protože na obou elektrodách diod je stejné napětí. Střídavě by otevíraly až při překročení signálových špiček, což zřejmě i činí, takže působí i jako limitor.
Když začne vést tranzistor, uzavírá se jeho kolektorový proud přes střed signálového trafa a diodami. Po odeznění špičky tranzistor zavře, ale klesající nabíjecí proud elektrolytu uzavírá tyto diody jen pomalu a nenápadně.
Diody jsou zapojené ze souměrného vinutí trafa, čímž se celkem slušně kompenzuje jejich nelinearita.
Změna dynamického odporu diod se transformuje do druhého vinutí Tr2, které tvoří s odporem 3k3 v signálové cestě napěťový dělič.
Něco na tom je: do signálu se nezavleče žádná stejnosměrná složka, přitom regulace může být poměrně účinná.
Zapojení se zjevně muselo doladit pomocí trimru a výměnného odporu, protože nekontroluje výslednou úroveň signálu, ale řídí se úrovní signálu před regulací. Zjistí špičku, tak ji nastaveným způsobem omezí. Při chybném nastavení mohlo dojít i k tomu, že příliš silný signál na vstupu mohl být nahrán slaběji, než signál o správné úrovni.
Časová konstanta této regulace odpovídá spíše limitoru špiček, na záznamovou automatiku to má příliš krátký čas návratu.
EDIT: koukám, než jsem to na etapy dopsal, je to tu. A rok jsem trefil přesně.
Naposledy upravil(a) Hill dne 06 úno 2012, 14:45, celkem upraveno 1 x.
Hill píše:Podle osazení (a zejména počtu transformátorků) bych to viděl před rokem 1962. EDIT: koukám, než jsem to na etapy dopsal, je to tu. A rok jsem trefil přesně.
http://www.radiomuseum.org/images/radio ... 658917.jpg
http://www.radiomuseum.org/r/rfz_report ... eraet.html
schema

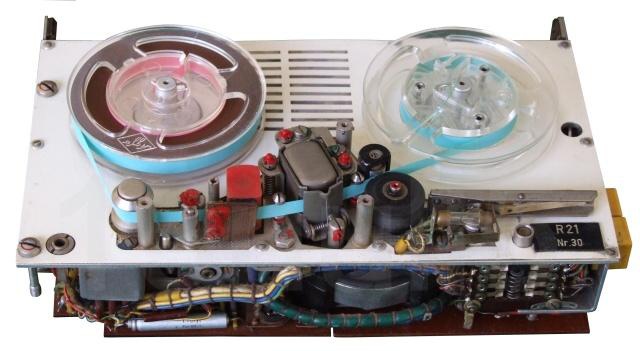

nádherný stroj
