Jerry28 · #1 Příspěvek od **Jerry28** » 09 úno 2012, 11:13

Dobrý den,
potřebuji rozsvěcet 6 LED dvěma barvami (celkem tři stavy: červená, zelená a zhasnuto) a to tak aby měl obvod co nejmenší spotřebu. Napájení je 24V DC. Použil jsem tedy antiparalelní zapojení celkem 12 LED (6 pro červenou a 6 pro zelenou). Polaritu měním pomocí relé. Do této chvíle obvod funguje jak má

. Ovládání svítí/nesvítí řeším pomocí dvojice PC815 a přídavných diod 1N4004. Rozsvěcení a zhášení funguje dobře, ale při změně polarity (barvy) vždy problikne aktuální barva.
Tzn:
Relé ve stavu 0:
PC815 ve stavu 0 -> zhasnuto
PC815 ve stavu 1 -> svítí červená
Relé ve stavu 1:
PC815 ve stavu 0 -> zhasnuto
PC815 ve stavu 1 -> svítí zelená

Ale při přechodu relé z 0 -> 1 problikne zelená a při přechodu z 1 -> 0 problikne červená.

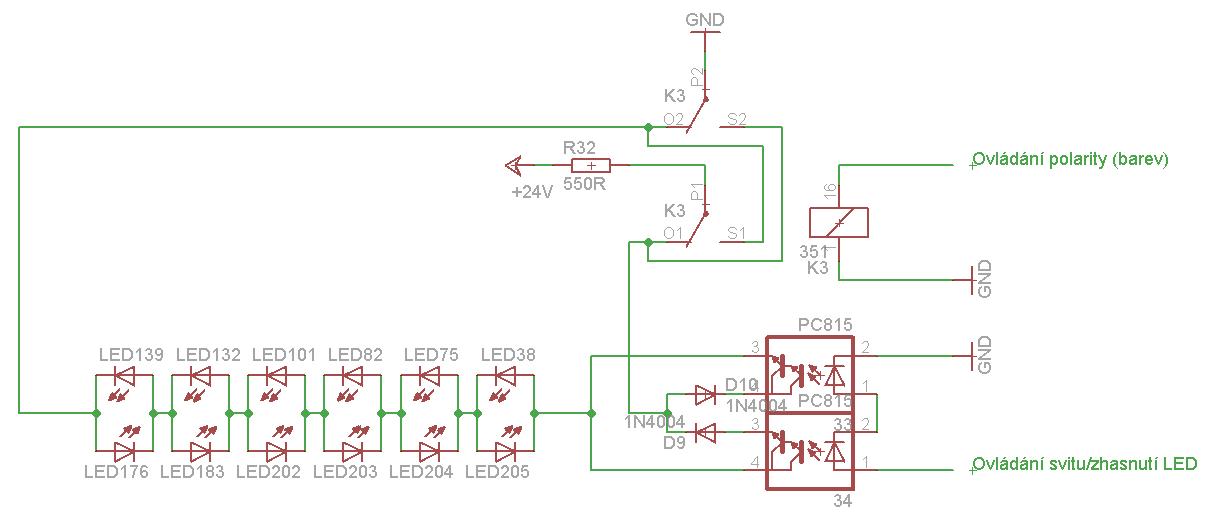

Přikládám schema aby byla situace jasnější.
Byl bych velmi rád za osvětlení problému a omlouvám se pokud je dotaz stupidní :oops:

Přeji hezký den,
Jerry28

procesor · #2 Příspěvek od **procesor** » 09 úno 2012, 12:08

Premosti krížom led diódy 10k odporom (alebo 2k na každú dvojicu), nejaké kapacitné prúdy sa prelievajú cez ledky, takto to pôjde najmä odporom. Neviem...?
Vykompenzuje to aj Ice0 optočlenom. Neviem...?

Jerry28 · #3 Příspěvek od **Jerry28** » 09 úno 2012, 12:40

Děkuji mnohokrát. Zdá se, že 10K odpor křížem zabral. Podrobím to ještě dalšímu výzkumu, ale vypadá to slibně

. Ještě jednou děkuji.
Jerry28

pajosek2 · #4 Příspěvek od **pajosek2** » 09 úno 2012, 12:41

K cívce relé dej v závěrném směru diodu.Pokud se jedná o ss relé.Nevím jestli to vyřeší Tvůj problém,ale je to jedna z možností.

Jerry28 · #5 Příspěvek od **Jerry28** » 09 úno 2012, 12:43

Děkuji za tip, nicméně to jsem již zkoušel a (pro jistotu) jsem relé vyřadil úplně a přepínal to ručně, ale bez výsledku ...

Andrea · #6 Příspěvek od **Andrea** » 09 úno 2012, 13:21

A proč jsou ty optočleny dva? Relátko dvěma přepínacími kontakty otočí sloupec diod a pak poteče proud vždy jedním směrem a stačí jeden optočlen.

Jerry28 · #7 Příspěvek od **Jerry28** » 09 úno 2012, 13:49

Dva opotranzistory tam jsou z toho důvodu, že těchto sloupců je více a jsou připojeny paralelně k sobě. Jedním relátkem obracím polaritu (měním barvu) v celém obvodu, ale optočleny spínám pouze vybrané sloupce.
A řešení od procesor-u (10k odpor do kříže) bohužel funguje jen někdy. Tak nějak jak se mu chce ...

procesor · #8 Příspěvek od **procesor** » 09 úno 2012, 14:01

Tak to je super generátor náhody, no ...skôr iba nepoznané zákonitosti.

MiloshCZ · #9 Příspěvek od **MiloshCZ** » 09 úno 2012, 14:06

A co to vyřešit pomocí SW? Nejdřív vypnout, přepnout barvu a pak zase zapnout. Je to 2 řádky kódu víc a ušetří to mnoho nervů

procesor · #10 Příspěvek od **procesor** » 09 úno 2012, 14:16

Asi mu blikajú tie čo má vypnuté.

A všetky stĺpce idú na jeden spoločný odpor 550R???

Jerry28 · #11 Příspěvek od **Jerry28** » 09 úno 2012, 14:19

Změna SW v tomto ohledu nemá vlil. Ono je to i logické, protože při změně polarity při přepnutí relé vpodstatě dojde k rozpojení obvodu a sepnutí s opačnou polaritou. Tím myslím, že když odpojím napájení přepnu polaritu a připojím napájení (vše ručně) tak to stejně blikne ...

Jerry28 · #12 Příspěvek od **Jerry28** » 09 úno 2012, 14:23

Každá stupnice má svůj předřadný odpor.
A blikají ty které jsou nebo mohou být sepnuté. Tedy pokud to přepnu do červené probliknou všechny zhaslé červené (ty co mají svíti svítí). Pokud to přepnu do zelené bliknou všechny zhaslé zelené ...

Andrea · #13 Příspěvek od **Andrea** » 09 úno 2012, 14:27

S jinými optočleny (třeba PC817) jsi to nezkoušel?

MiloshCZ · #14 Příspěvek od **MiloshCZ** » 09 úno 2012, 14:27

Aha, jestli to dobře chápu, tak těhlech věcí máš víc zapojených paralelně a blbnou ty, které nevidíme? To bych viděl na rušení z relátka - chybí tam dioda

procesor · #15 Příspěvek od **procesor** » 09 úno 2012, 14:30

Ten optočlen na takéto cvičenie nie je stavaný. Je to podobné ako pri zatváraní sa oneskorí zatvorenie vďaka millerovej kapacite Ccb.
Treba znížiť strmosť narastania napätia na kolektore asi kapacitou premosťujúcou LEDky+optočlenys tými diódami. Veľkosť....no skusmo.

100..220nF???
