Zháňam schému servopohonu ALA221

Zpráva

migi111 · #1 Příspěvek od **migi111** » 24 bře 2012, 10:42

Na uvedenom servopohone zhorel rezistor R7 tak že sa nedá identifikovať a zatiaľ som k tomu nič nenašiel, ak by dakto vedel pomocť bol by som vďačný

#2 Příspěvek od **ok1hga** » 24 bře 2012, 17:45

něco je tady a taky tady strana 192, ale ve schematu zapojení tam žádný R7 není . . .
dej sem detailní fotku desky s tím odporem

migi111 · #3 Příspěvek od **migi111** » 24 bře 2012, 19:02

Hej hento som našiel len asi som mal inak vlákno sformulovať vo vnútri je plošáčik ovládanie toho servomotora a na ňom uhorel ten rezistor

#4 Příspěvek od **ok1hga** » 24 bře 2012, 19:15

nezlob se, ale tohle je fotka tak maximálně na Aukro . . .

z toho se nedá poznat vůbec nic . . .

prosím ještě jednu fotku z větší blízkosti a s lupou ! ať je vidět detail toho odporu, vedle kterého je ten druhý nespálený !
a třeba i detail destičky . . .

frantajetel11 · #5 Příspěvek od **frantajetel11** » 24 bře 2012, 21:15

ok1hga píše:nezlob se, ale tohle je fotka tak maximálně na Aukro ...

Aukro = hovno? :lol:

Jenom doplním: vyfoť detail desky z obou stran :wink:

migi111 · #6 Příspěvek od **migi111** » 24 bře 2012, 22:20

hmm

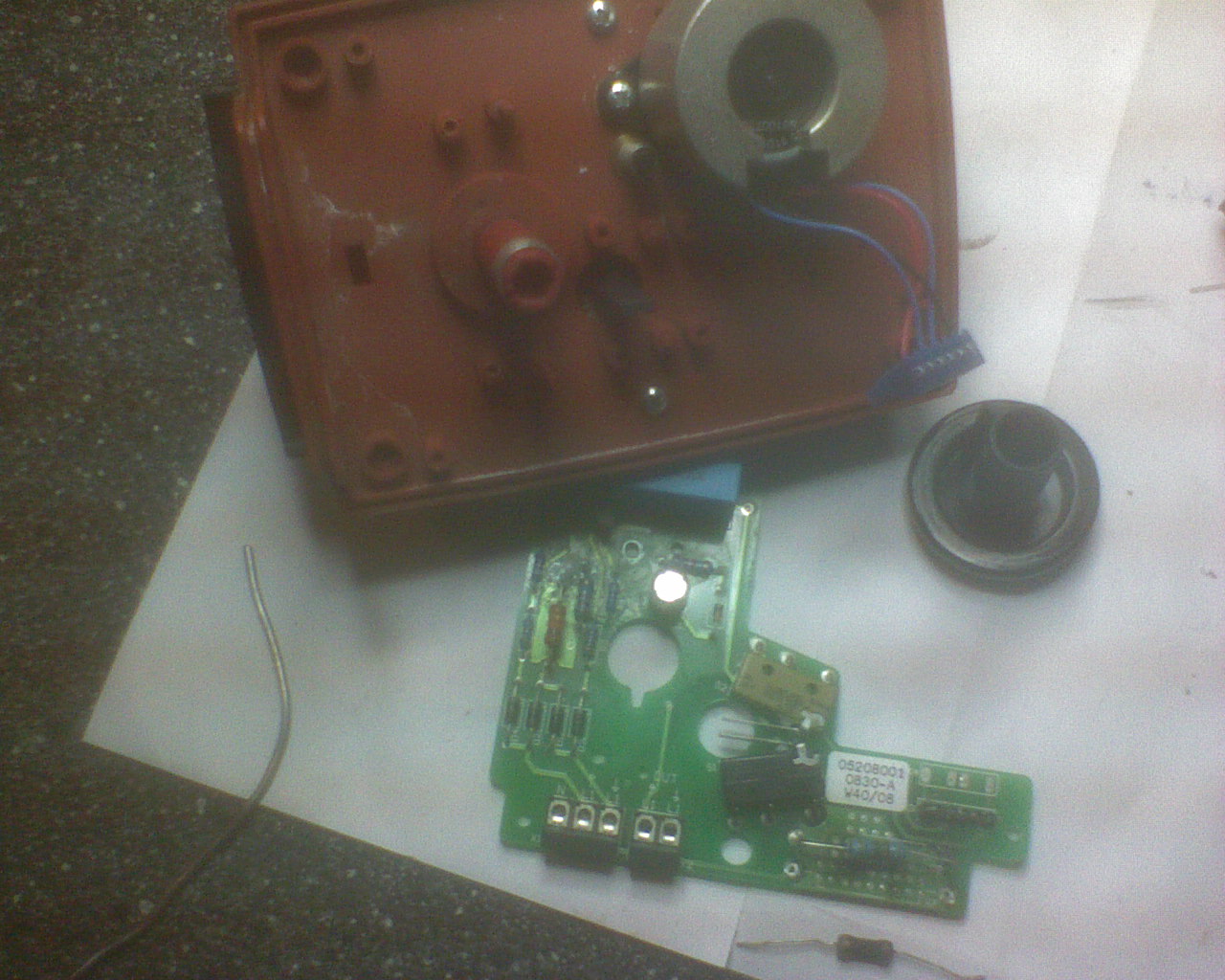

starší mobil ale pri zvačšení sa dá, oki cvaknem to teda foťákom ten odpor v pravo dolu nad vybraným zhoreným je 330ohm

migi111 · #7 Příspěvek od **migi111** » 28 bře 2012, 12:16

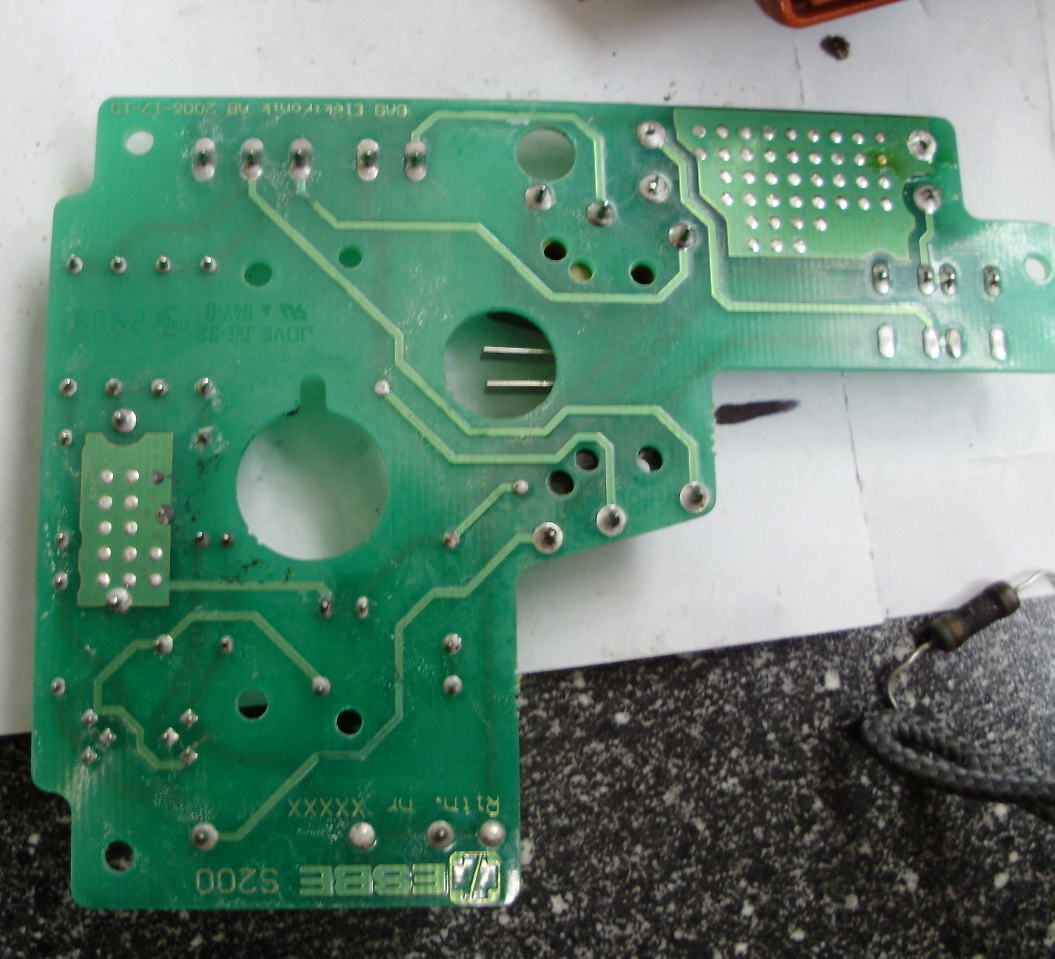

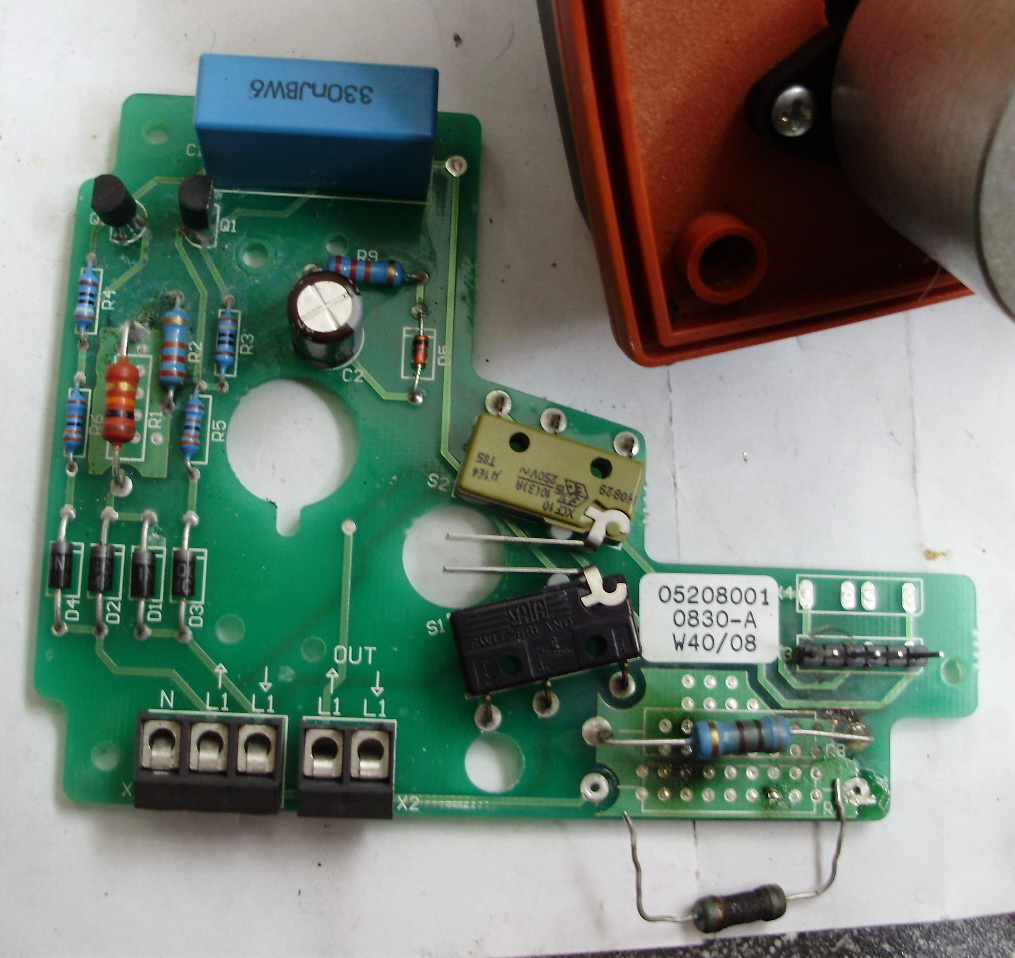

takže pridávam nové foto
