Konektor iPod, zapojení

Zpráva

#1 Příspěvek od **hafca** » 08 dub 2012, 21:10

Nemá někdo zapojení konektoru pro iPod? Dostal se mi do ruky vrak starého modelu A1040 který jsem snad oživil. Píšu snad, protože má baterku asi tak na 5 minut a přes kabel do USB se baterka nenabíjí. Musel jsem jí nabít mimo. V konektoru je několik volných kontaktů, ale nechce se mi na něm moc pokusničit když nevím kam co patří. A kupovat baterku, když nevím jak je to s nabíjením :?:

Trimen · #2 Příspěvek od **Trimen** » 08 dub 2012, 21:49

Google 3. odkaz

#3 Příspěvek od **hafca** » 08 dub 2012, 22:22

Buď jsem se špatně ptal nebo mám jiného strýčka Google. :wink:

Každopádně děkuji, zase jsem o kousek dál.

Pawalo · #4 Příspěvek od **Pawalo** » 09 dub 2012, 09:48

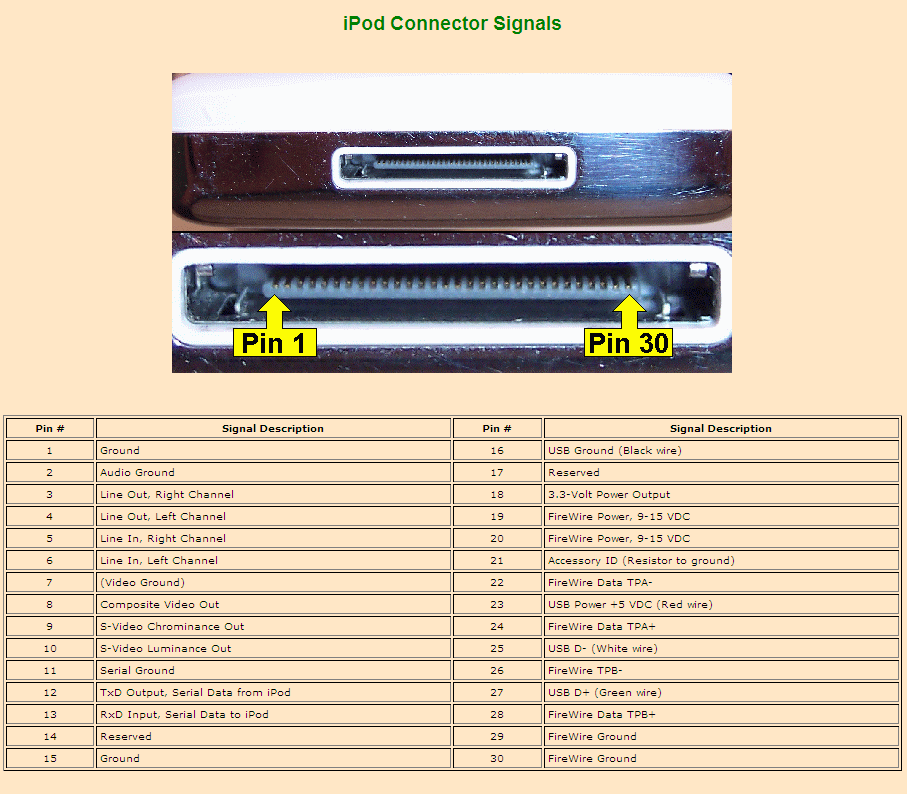

piny 19 a 20 spojit a připojit na +12V, piny 29 a 30 spojit a připojit na GND, pin 21 přes rezistor na GND, hodnotu nevim ted přesně ale tušim 1Mohm, tim by měl vědít že je v dokovací stanici a nebo že má nabíječku,,,,

#5 Příspěvek od **hafca** » 09 dub 2012, 10:15

To je divný. Někde jsem při hledání narazil na kabel do USB co by měl být zároveň i nabíjecí.

Pawalo · #6 Příspěvek od **Pawalo** » 09 dub 2012, 11:03

nabíjení z USB mi u tichto iPodů nikdy nefungovalo, komunikace běžela, iPod se přihlásil do iTunes, ale nabíjení vyžadoval jen z FireWire, pač tato komunikace používá 12V napájení. Na zadní straně iPodu je dole u sériového čísla napsáno i nabíjecí napětí z čehož se dá vyvodit přes co se bude nabíjet. a originální nabíječky na tyto iPody sou 12V.

#7 Příspěvek od **hafca** » 09 dub 2012, 11:13

Tak je to jasné, je tam 8-30V/1A. A mám smůlu, v konektoru nemám ty potřebné kontakty. Byla tam navíc jen 15 a 1. Nevíš jestli se dá sehnat za rozumné peníze samotný konektor?

Pawalo · #8 Příspěvek od **Pawalo** » 09 dub 2012, 12:18

já si tenkrát na ebay kupoval čínskou nabíječku, samozřejmě nefungovala, ale už sem se nedostal k tomu jestli to bylo nabíječkou nebo kabelem, ale předpokládám že by kabel měl být použitelný, tak skusit objednat a kdyby to náhodou nešlo jako mě, tak ustříhnout firewire koncovku a přidělat na vlastní zdroj. v česku nevim jestli bude k sehnání něco takového,,,

#9 Příspěvek od **hafca** » 09 dub 2012, 12:27

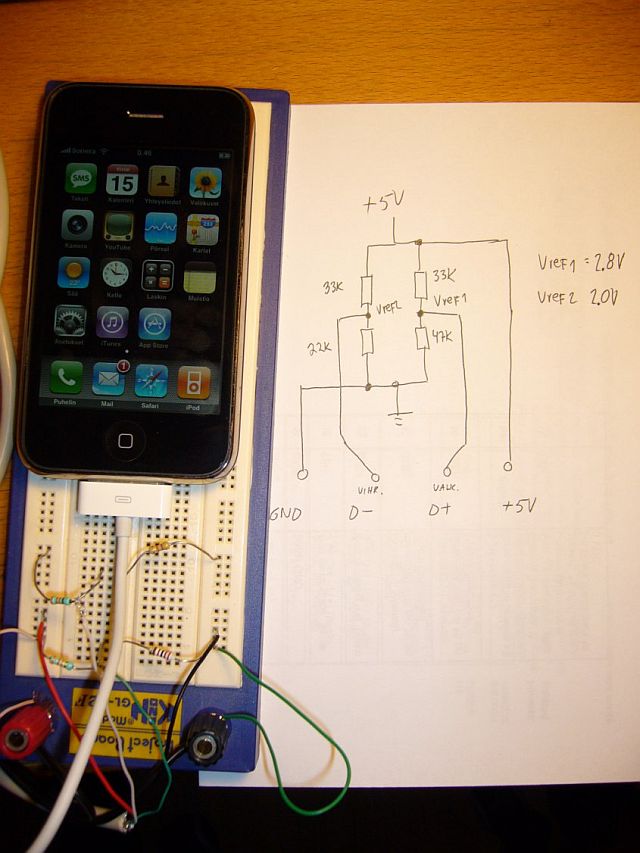

Při hledání konektoru jsem narazil na jedno zapojení pro nabíjení z USB. Asi to risknu, není to až takový zázrak aby mě to nějak moc bolelo kdyby to nevyšlo.

Pawalo · #10 Příspěvek od **Pawalo** » 09 dub 2012, 12:42

skus to, ale nabíjet to určitě nebude. Dokud iPod nedostane 8-30V na piny 19 a 20 tak určitě nabíjet nebude.
