Tesla AZK401, pracovní bod konce
Moderátor: Moderátoři
-
Lukas-Peca
- Příspěvky: 4505
- Registrován: 06 kvě 2007, 00:00
- Bydliště: Zlín
- Kontaktovat uživatele:
Tesla AZK401, pracovní bod konce
Získal jsem AZK401 a dal jsem si ho do pucu, ale zarazilo mě nastavení pracovního bodu koncových elektronek. Podle schématu má být jejich katodový proud 125 mA, což ovšem znamená, že se na nich protápí plných 25 W na každé, jinými slovy čistokrevné áčko. Mám za to, že by to mělo být AB a proud by měl být nižší, cca 70 mA. Takto je zesilovač jednak dost výhřevný a jednak to jistě zkracuje životnost elektronek. Nezabýval se tím někdo?
Xeon_sk píše:Vhodné je tiež preskúmať tvar sinusového signálu malej amplitúdy na osciloskope.
proud nastavit tak, aby se akorát ztratilo přechodové zkreslení . . .
Měření a parametry zesilovačů
-
Lukas-Peca
- Příspěvky: 4505
- Registrován: 06 kvě 2007, 00:00
- Bydliště: Zlín
- Kontaktovat uživatele:
Lukas-Peca píše:Prostě v servisním návodu se přímo píše 125 mA, ale není mi jasné proč.
kecáš,

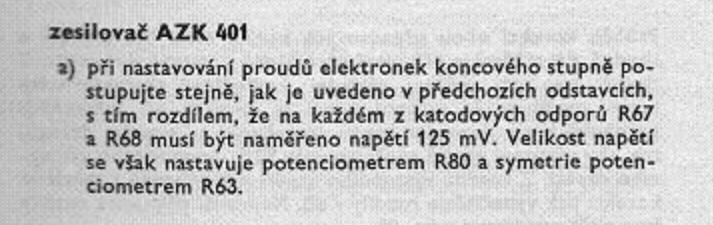

v návodu se píše 125mV na odporu 2,5 Ohm !
A to je 50mA !!!!!
a pro ostatní, návod je tady
- Přílohy
-
nastaveni_proudu_AZK401.jpg- (32.78 KiB) Staženo 144 x
-
Lukas-Peca
- Příspěvky: 4505
- Registrován: 06 kvě 2007, 00:00
- Bydliště: Zlín
- Kontaktovat uživatele:
Jo omlouvám se, spletl jsem si to s tím napětím
To je to jak to člověk nemá před sebou a bere to z paměti
Měl jsem zafixované, že se tam využívá plný anodový výkon, tak mě zajímalo, jak to posunout víc do třídy B, a zapamatoval jsem si ten údaj 125 - bohužel v mA, ne v mV. Teď se na to dívám a další snižování proudu by nemělo význam. Omlouvám se, může se to tu smazat.
