Zdravím vás,
stavím gramofon a mám jeden problém. Nevím jak vysoko umístnít ramínko. Je výška přenosek nějak normalizována? Mám raději koupit nejdříve přenosku a pak řešit umístění ramínka? Nevíte jaká je "běžná" výška přenosky (přenoskové hlavy)?
Díky, Čust
Rozměr gramo přenosek
Moderátor: Moderátoři
Taky jsem si vyráběl gramofon.
Jednoduše jen proto, že tudy vedla ve své době cesta k dostupnějšímu stroji, přitom pečlivá práce vedla často k mimořádně dobrým parametrům zařízení, jakých tovární gramofony dosahovaly za cenu podstatně vyšší, nebo jsme nad nimi mohli slintat nad propašovanými katalogy ze Západu (kdepak bychom tušili, že polovina kousků v katalogu jsou jen naleštěné prdy, a ještě je draho dovezou k nám do Tuzexu, kde by se nám zdálo, že Tesla za dva roky představí stroje designově sice odpovídající tuzemským možnostem, ale s užitnými vlastnostmi vysoko nad cenou?).
Použil jsem talíř s ložiskem pro SG40 z Elektroniky ve Smečkách, raménko Tesla jsem kvůli tomu musel na šasi podložit mezikružím přes 30 mm vysokým, protože proti ložisku raménka je kotouč vysoký.
Pro přenosky s ½" uchycením se totiž počítá s tím, že dosedací plocha přenosky ve skořepině bude rovnoběžně s plochou desky. Tedy bude rovnoběžně s deskou i osa trubky raménka. Pak má hrot kontakt s drážkou nejblíže podobný řezacímu hrotu (hrot jde "proti" drážce pod určitým sklonem) a s tím je také počítáno při předzkreslování záznamu.
Velikost podélného snímacího ovlivňuje i svislá síla na hrot a stupeň opotřebení hrotu i desky, přičemž odchylka od ideální hodnoty o ±4° stejně neruší.
Při zalomeném raménku totiž se s různým sklonem jeho podélné osy naklání i skořepina s přenoskou do strany, což je znát víc, a tedy nežádoucí. Na zvlněné desky by samozřejmě neškodilo zvednout ložisko raménka ještě asi o 2 mm nad vodorovnou osu, aby odchylka vertikálního i příčného snímacího úhlu oscilovala souměrně na obě strany kolem ideální hodnoty, ale není to nezbytně nutné. Dobře skladované desky mají zvlnění minimální.
Jednoduše jen proto, že tudy vedla ve své době cesta k dostupnějšímu stroji, přitom pečlivá práce vedla často k mimořádně dobrým parametrům zařízení, jakých tovární gramofony dosahovaly za cenu podstatně vyšší, nebo jsme nad nimi mohli slintat nad propašovanými katalogy ze Západu (kdepak bychom tušili, že polovina kousků v katalogu jsou jen naleštěné prdy, a ještě je draho dovezou k nám do Tuzexu, kde by se nám zdálo, že Tesla za dva roky představí stroje designově sice odpovídající tuzemským možnostem, ale s užitnými vlastnostmi vysoko nad cenou?).
Použil jsem talíř s ložiskem pro SG40 z Elektroniky ve Smečkách, raménko Tesla jsem kvůli tomu musel na šasi podložit mezikružím přes 30 mm vysokým, protože proti ložisku raménka je kotouč vysoký.
Pro přenosky s ½" uchycením se totiž počítá s tím, že dosedací plocha přenosky ve skořepině bude rovnoběžně s plochou desky. Tedy bude rovnoběžně s deskou i osa trubky raménka. Pak má hrot kontakt s drážkou nejblíže podobný řezacímu hrotu (hrot jde "proti" drážce pod určitým sklonem) a s tím je také počítáno při předzkreslování záznamu.
Velikost podélného snímacího ovlivňuje i svislá síla na hrot a stupeň opotřebení hrotu i desky, přičemž odchylka od ideální hodnoty o ±4° stejně neruší.
Při zalomeném raménku totiž se s různým sklonem jeho podélné osy naklání i skořepina s přenoskou do strany, což je znát víc, a tedy nežádoucí. Na zvlněné desky by samozřejmě neškodilo zvednout ložisko raménka ještě asi o 2 mm nad vodorovnou osu, aby odchylka vertikálního i příčného snímacího úhlu oscilovala souměrně na obě strany kolem ideální hodnoty, ale není to nezbytně nutné. Dobře skladované desky mají zvlnění minimální.
Naposledy upravil(a) Hill dne 24 dub 2012, 14:49, celkem upraveno 1 x.
To Cust
V 70. létech se hifiklubech svazarmu vyrobilo kvanta amatérských gramofonů - inspiraci můžeš najít i v návodech, které podnik HIFI Elektronika Praha (především pro potřeby svazarmovských hifiklubů) vydával.
Např. tady máš hned dva: SG60 Junior (s raménkem RA060) a SG077 Pionýr (jen návod k montáži)
Ramínka byla rovněž zveřejňována v čas. Hudba a zvuk
V 70. létech se hifiklubech svazarmu vyrobilo kvanta amatérských gramofonů - inspiraci můžeš najít i v návodech, které podnik HIFI Elektronika Praha (především pro potřeby svazarmovských hifiklubů) vydával.
Např. tady máš hned dva: SG60 Junior (s raménkem RA060) a SG077 Pionýr (jen návod k montáži)
Ramínka byla rovněž zveřejňována v čas. Hudba a zvuk
Honza - kokúň
__________________________
Žádný učený z nebe nespadl, ale pitomce jako by shazovali
__________________________
Žádný učený z nebe nespadl, ale pitomce jako by shazovali
Díky,
gramec je už téměř hotov, jen chybí přišroubovat ramínko a vyrobit pouzdro na motor.
Fero7, fotku nemám po ruce, ale abych ti to popsal. Gramec je celý vyroben z PMMA včetně talíře. Ložisko je inverzní kluzné v bronzovém pouzdru. Točí se to na kalené kuličce s teflonovým tlumením. Celé ložisko je pružně izolované od základové desky. Nožičky jsou kombinace tří materiálů, tak aby bylo dosaženo vysokého tlumení a možnosti nastavení základní desky do roviny. Motor bude samostatně stojící mimo základovou desku. Ramínko je koupené z Litovle. Pokud nedodržíš přesnou výšku ramínka od desky (ramínko musí být rovnoběžné s talířem a jehla musí mít přesně definovaný úhel, jak už psal Hill) ale jestli si myslíš, že ne, tak tě ubezpečuju, že já soustruh (prznič desek) vyrábět nehodlám. Jde mi o zařízení, které předčí sériově vyráběné stroje v hodnotě desítek tisíc korun. Pokud chceš nějakou obrazovou dokumentaci, napiš mi mail a něco ti pošlu z černé montáže. Jinak se jedná o kopii designu tohoto gramofonu.
gramec je už téměř hotov, jen chybí přišroubovat ramínko a vyrobit pouzdro na motor.
Fero7, fotku nemám po ruce, ale abych ti to popsal. Gramec je celý vyroben z PMMA včetně talíře. Ložisko je inverzní kluzné v bronzovém pouzdru. Točí se to na kalené kuličce s teflonovým tlumením. Celé ložisko je pružně izolované od základové desky. Nožičky jsou kombinace tří materiálů, tak aby bylo dosaženo vysokého tlumení a možnosti nastavení základní desky do roviny. Motor bude samostatně stojící mimo základovou desku. Ramínko je koupené z Litovle. Pokud nedodržíš přesnou výšku ramínka od desky (ramínko musí být rovnoběžné s talířem a jehla musí mít přesně definovaný úhel, jak už psal Hill) ale jestli si myslíš, že ne, tak tě ubezpečuju, že já soustruh (prznič desek) vyrábět nehodlám. Jde mi o zařízení, které předčí sériově vyráběné stroje v hodnotě desítek tisíc korun. Pokud chceš nějakou obrazovou dokumentaci, napiš mi mail a něco ti pošlu z černé montáže. Jinak se jedná o kopii designu tohoto gramofonu.
Naposledy upravil(a) Cust dne 24 dub 2012, 23:24, celkem upraveno 1 x.
V manuálu pro SL1200MK5 je tabulka (na straně 7), ve které se počítá s použitím přenosky o výšce 17-23mm (adekvátně se tomu zvedá základna ramínka o 0-6mm). Starší verze měly myslím 15-21mm.
Tedy - výška přenosky není normalizovaná.
http://service.us.panasonic.com/OPERMAN ... 200MK5.PDF
Tedy - výška přenosky není normalizovaná.
http://service.us.panasonic.com/OPERMAN ... 200MK5.PDF
Skutečně není výška přenosky normalizovaná, konečně rozptyl tloušťky desek různých výrobců a z různých roků výroby dělá i víc, než další 1 mm.
Ten rozdíl výšky vodorovné osy otáčení raménka resp. výšky těla přenosky (±3 mm) odpovídá necelému ±1° rozptylu vertikálního snímacího úhlu hrotu při použití komerčního raménka se vzdáleností osy uložení raménka od hrotu 210 mm.
To je pořád podstatně lepší přesnost, než se uvádí v literatuře jako přípustná - to jsem ostatně už psal výše.
Navíc se s rostoucí délkou raménka chyba zmenšuje.
Ten rozdíl výšky vodorovné osy otáčení raménka resp. výšky těla přenosky (±3 mm) odpovídá necelému ±1° rozptylu vertikálního snímacího úhlu hrotu při použití komerčního raménka se vzdáleností osy uložení raménka od hrotu 210 mm.
To je pořád podstatně lepší přesnost, než se uvádí v literatuře jako přípustná - to jsem ostatně už psal výše.
Navíc se s rostoucí délkou raménka chyba zmenšuje.

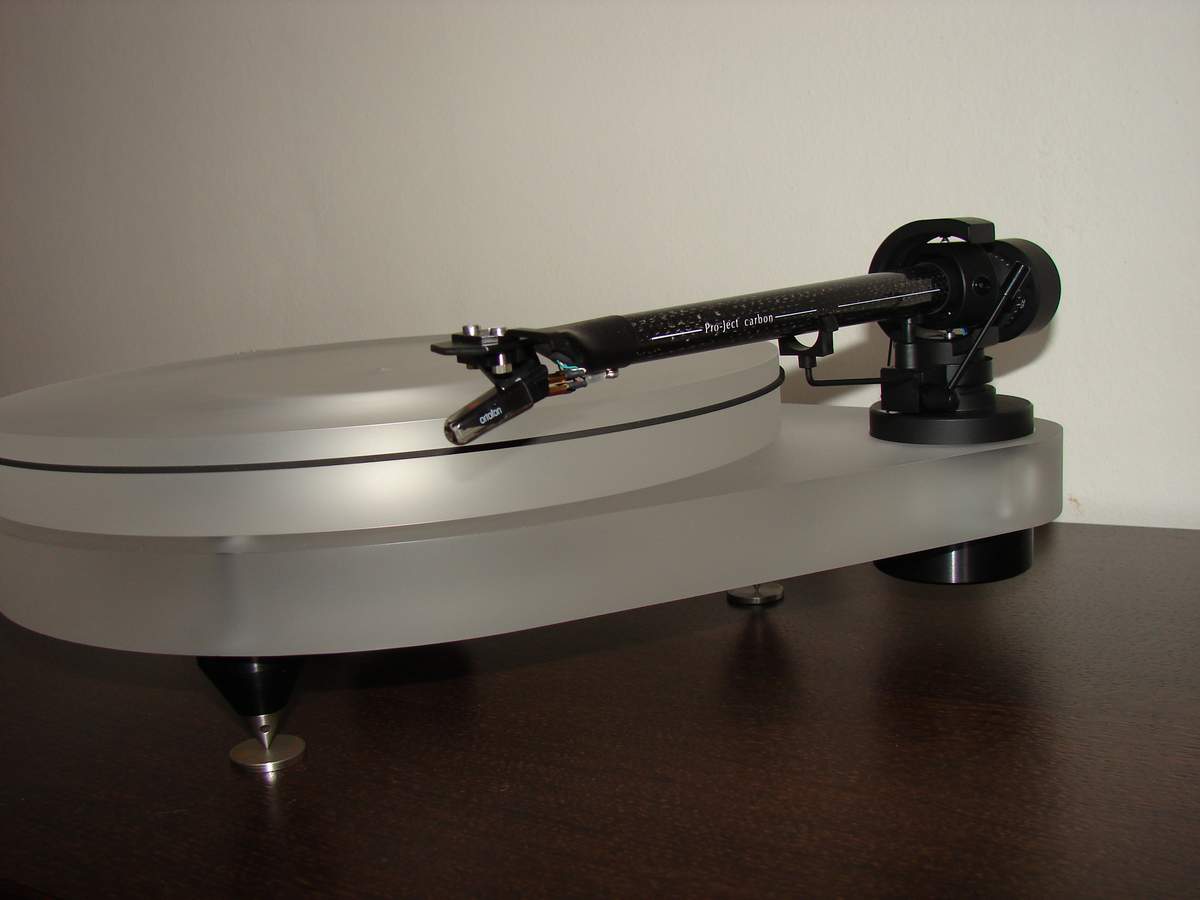

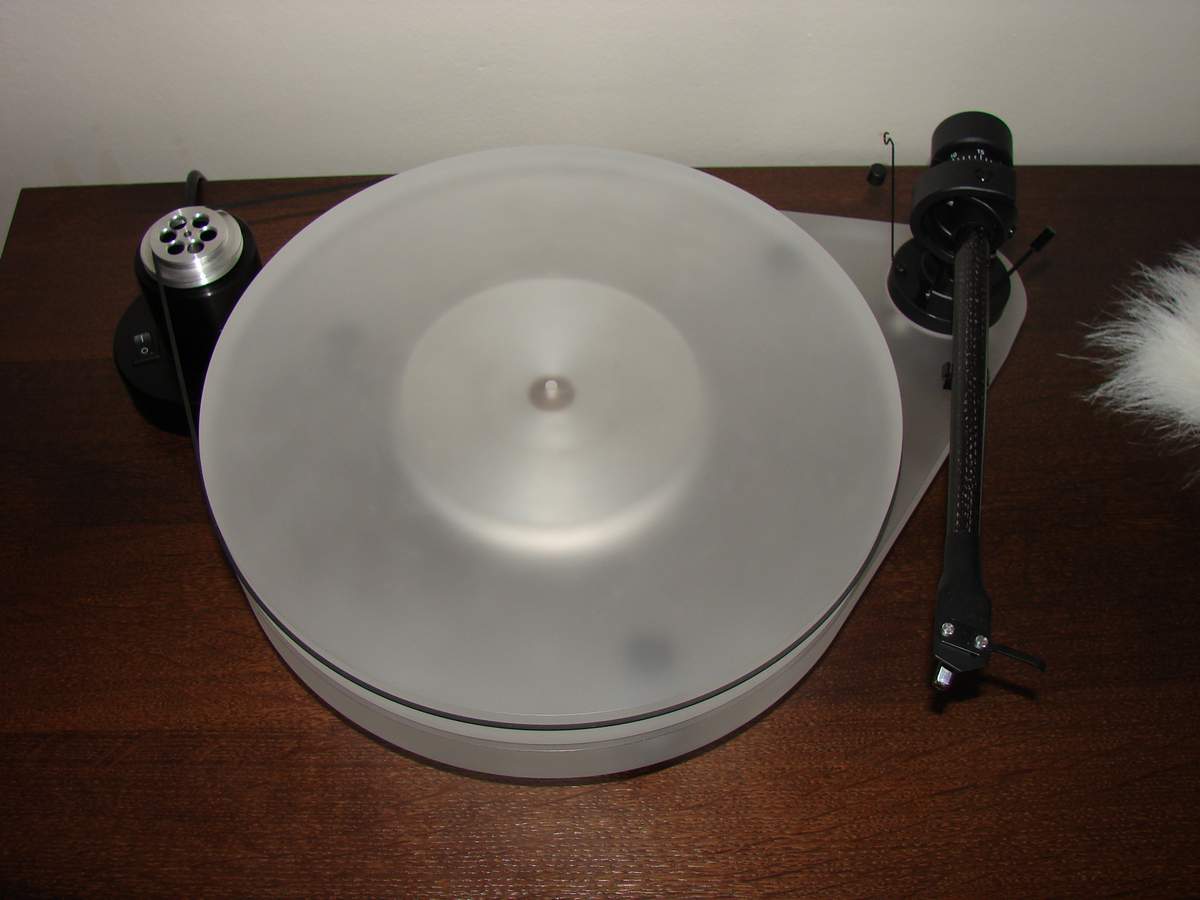

Tak dokončeno a předáno manželce na Štědrý den...
Ramínko a přenoska není má výroba.
Ramínko a přenoska není má výroba.
- Přílohy
-
DSC01650.JPG- (50.17 KiB) Staženo 177 x
-
- DSC01644.JPG
- (64.96 KiB) Staženo 178 x

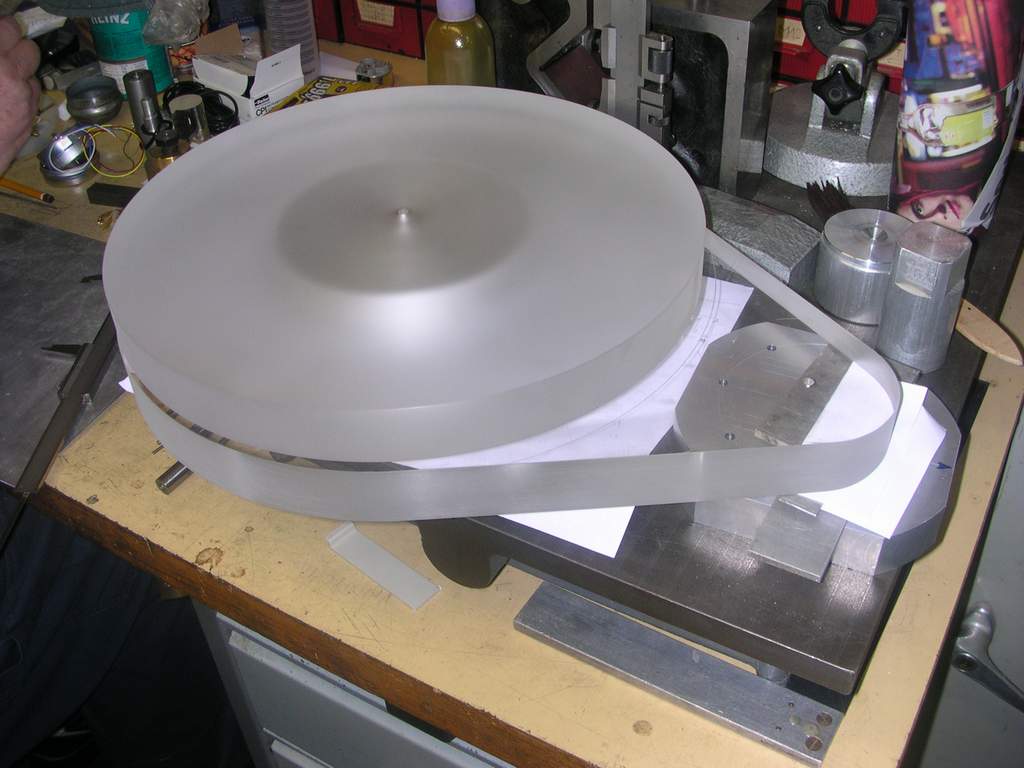

Je to precizní mechanické práce mého "dvorního" nástrojaře...
Když se mu něco zadá, dožene to k donalosti. Holt jsou stále ještě na světě mechanici, kteří jsou nejen zruční, přesní, ale dokážou u práce i přemýšlet. Gramec jsem měl před Štědrým dnem ve sklepě, když jsem ho donesl domů (pod stromečk), tak nešel sestavit. Holt přesnost a různá teplotní roztažnost materiálů udělala své. Musel jsem asi dvě hodiny počkat na teplotní umravnění a pak to šlo "do sebe".
Když se mu něco zadá, dožene to k donalosti. Holt jsou stále ještě na světě mechanici, kteří jsou nejen zruční, přesní, ale dokážou u práce i přemýšlet. Gramec jsem měl před Štědrým dnem ve sklepě, když jsem ho donesl domů (pod stromečk), tak nešel sestavit. Holt přesnost a různá teplotní roztažnost materiálů udělala své. Musel jsem asi dvě hodiny počkat na teplotní umravnění a pak to šlo "do sebe".
