Wintex TD2020, neměří AC napětí a asi ani odpory

Zpráva

sadamish · #1 Příspěvek od **sadamish** » 03 kvě 2012, 17:58

Ahoj, potřebuju radu. V dobrém úmyslu jsem půjčil kamarádovi svůj měřák, a jemu se povedlo pomocí něj měřit odpor 400V rozvodu. Měřák neměří AC napětí a asi ani odpory. Jsou v něm odkouřeny dva SMD odpory (úplně se vypařily). Potřebuju radu zda má cenu měřák opravovat nebo zda mám koupit nový. Nejraději bych jej opravil mám ho chvíly. Děkuji za rady.

Davidus · #2 Příspěvek od **Davidus** » 03 kvě 2012, 18:14

vyhoď to, a pořiď si pořádný, slušný multimetr těch 400V na R rozsahu bez újmy přežije. Nejspíš bude v.. i IC, a i kdyby se ti podařilo vyměnit součástky, tak přístroj pravděpodobně nebude ani v toleranci.

sadamish · #3 Příspěvek od **sadamish** » 03 kvě 2012, 18:23

měří vše kromě AC napětí...

Davidus · #4 Příspěvek od **Davidus** » 03 kvě 2012, 18:28

co je tam za IC? podle toho by možná bylo možné dohledat okolní součástky

sadamish · #5 Příspěvek od **sadamish** » 03 kvě 2012, 18:59

Je možné toto ?? 0824PEF FS9922 - DMM3 MQJRQ.01

POTOM JE TU JEN 7660 7016C JRC A OP-078069B JRC

Andrea · #6 Příspěvek od **Andrea** » 03 kvě 2012, 19:09

http://www.lierda.com/upload/product/do ... 260277.pdf

Davidus · #7 Příspěvek od **Davidus** » 03 kvě 2012, 19:20

Andrea umí hledat 8-)

sadamish podívej jestli sedí přibližně schéma, pokud jsou to ty rezistory u IC (moc jiných tam není), tak se mužeš s tím rozsahem rozloučit. Pravděpodobně máš díru v čipu.

#8 Příspěvek od **PavelFF** » 03 kvě 2012, 19:42

Ale no tak. Vyhodit ho může vždycky. Ale vzdávat se bez boje je nemužné.

Pokud měřil napětí na odporovém rozsahu, tak podle datašítu tam nějaké ochranné odpory (tranzistory?)jsou. Kdyby měl díru v čipu, tak by asi přístroj neuměl měřit stejnosměrné hodnoty.

Možná shořely jen ty správné součástky a ochránily tím IO .

Sadamich: Je na tišťáku nějaký potisk s označením součástek? Shořely opravdu odpory? Fotku, máš?

sadamish · #9 Příspěvek od **sadamish** » 03 kvě 2012, 20:06

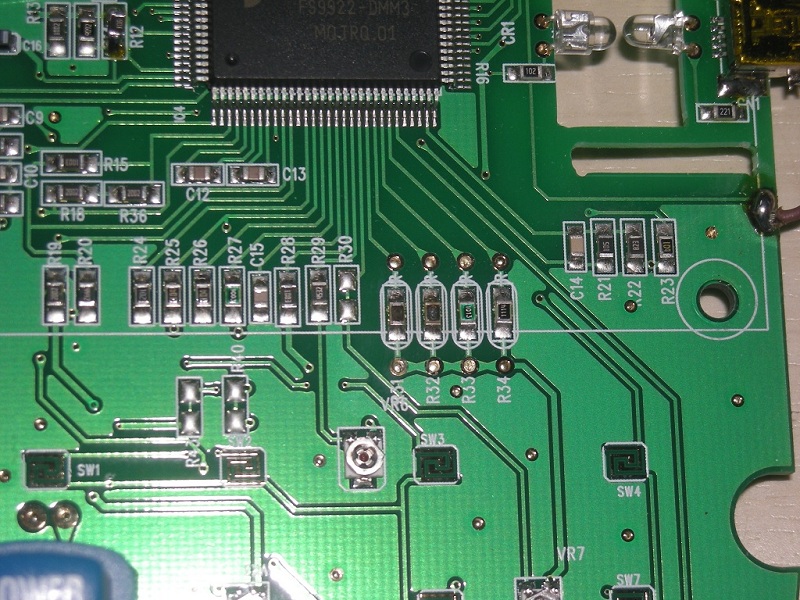

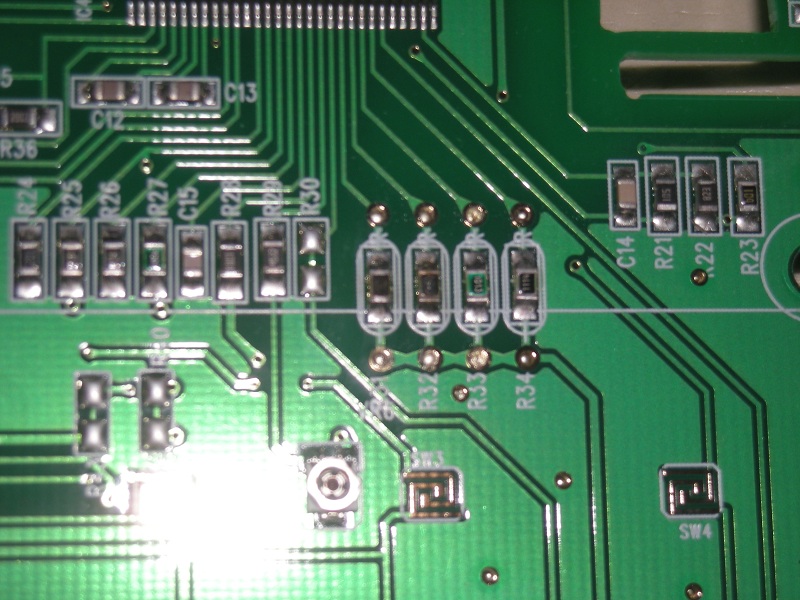

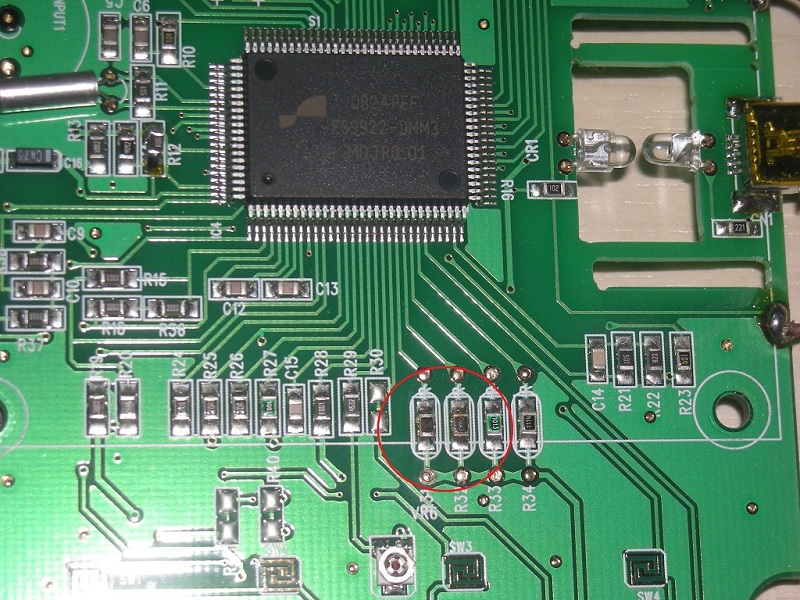

Shořely R31 a R32
Podle schéma bych řekl že to sedí.
Foto přikládám.(doufám že se mi to povede)

Davidus · #10 Příspěvek od **Davidus** » 03 kvě 2012, 20:31

měly by být 1K oba

vzhledem k tomu že tahle konstrukce má fungovat do 1kV tak mi to přijde jako hodně špatný vtip, izolační mezery na 1kV?? SMD na 1kV A ještě na to vytisknou bezpečnostní kategorii II a kolem cestiček rozlijou měď :roll:

sadamish · #11 Příspěvek od **sadamish** » 03 kvě 2012, 20:50

já myslel že mají být 1M a 45k je jen do 700V AC

Davidus · #12 Příspěvek od **Davidus** » 03 kvě 2012, 20:56

pokud vidím dobře tak rezistory vedou na vývod 21 a 22, tam jsou 1K rezistory. Označení součástek ve schematu neodpovídá označení na PCB. Navíc kdyby měly ty původní takhle vysokou hodnotu, našel by si proud jinou cestu.

#13 Příspěvek od **Bernard** » 03 kvě 2012, 21:22

Podle tabulky 7 - Pin description - jsou odpory k pinům 21 (ONEK-ilo) a 22 (TENK-ilo) 1K001 a 10K01, tolerance zřejmě lepší než 0,1%.

Ten kilovolt jde ze vstupní zdířky na odpor 10M, a dál už přes desku pokračuje 0,1V na pin 25 (TENM-ega). Pokud ovšem není přepnuto na ohmy!

Davidus · #14 Příspěvek od **Davidus** » 03 kvě 2012, 21:33

jo pardon, už koukám 1k 10k koukal jsem se do schematu

sadamish · #15 Příspěvek od **sadamish** » 03 kvě 2012, 21:45

takže pokud jsou v čudu jen odpory já je vyměním tak to pujde ???
