MC7125M2, chassis PT92 110st, úzký obraz

[555]

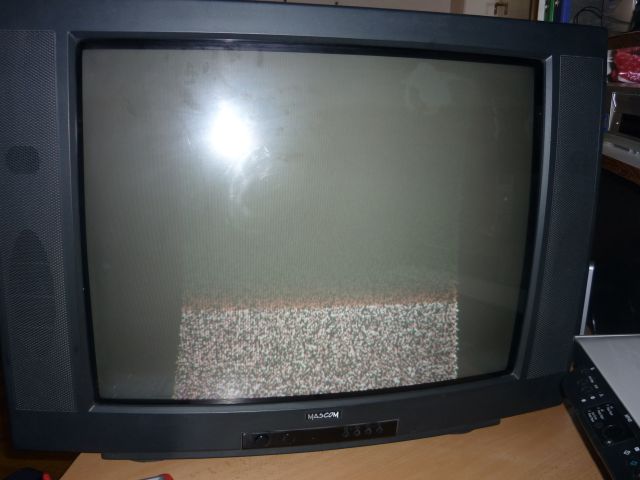

je tu náseldující problém.už jsem vyzkoušel snad vše ale pořád nejde jak má.obraz je zůžen ze stran s poduškou

viz.foto.je to foceno z bleskem.Omlouvám se za kvalitu fotky.jinak obraz od shora dolu je jak má být.na fotce to tak nevypadá ale je OK,Ani nazelenalý není.Co se týká barev je OK.

jen to zůžení z boku.

první poznatek co vím,je že napětí řádku (měřeno na kolektoru BU..)
je ve st.by 143V,po probuzení z ní klesne na 120V.

Měřil jsem součástky v obvodu podušky,celkově řádek jsem prověřil,i součástky které jsou ve větvích za Vn trafem ale stále nemůžu na nic přijít:-(

když odpájím Bu..na kolektor zavěsím žárovku tak napětí drží na 143V.

měřil jsem odběry v jednotlivých větvích.

řádek (měřeno na kolektoru Bu...) : kolísá mezi 3.2 -3.6A
odběr E/W (měřeno za RV38 2R2) naměřeno 930mA

Napětí které vyrábí VN trafo.

větev 200V - naměřeno 171V (odběr 8mA)
větev 45V naměřeno 44.5V (odběr 14.5mA)
16V naměřeno 15.5V (odběr 620mA)
8V naměřeno 8.85V ( 1.65mA)

Něco mi musí zatěžovat řádek,že napětí klesne na 120V aproto je takovýto obraz ale nemůžu přijít na to co.



EDIT: zkoušel jsem i odpojit korekce E/W (odpájením odporu RV38) napětí řádku padlo stejně na tech 120V

[555]

nikdo neví?:-(

[dj_Paul]

DD07,DD08,TV06,CD20,CD22 - není některá ze součástek celovodič?

čerpám z tohoto schématu:
http://www.eserviceinfo.com/downloadsm/ ... 0PT92.html

[555]

díky za reakci.tyto součástky jsem měřil i vyměňoval už dřív.Ale bez uspěchu

A to schéma sedí:-)

[mirosne]

Měřil jsem součástky v obvodu podušky,celkově řádek jsem prověřil,i součástky které jsou ve větvích za Vn trafem ale stále nemůžu na nic přijít

A čo kontrola primáru zdroja?(či nie je mäkký)

[555]

100W žárovku v řádku udrží napětí neklesne.

[dj_Paul]

díky za reakci.tyto součástky jsem měřil i vyměňoval už dřív.Ale bez uspěchu

A to schéma sedí:-)

Za zaručeně dobré nebo nové?nebo jen měřil?

[555]

z jiného šasi kde umřel CPU,

ty diody jsem měřil na přechod PN než jsem je tam pájel,a ten PNP BD.... jsem taky měřil.

[dj_Paul]

ona ta dioda se bude chovat trochu jinak při měření multimetrem při cca 5V než v obvodu kde je skoro kilovolt

[kokun]

...
jen to zůžení z boku.

první poznatek co vím,je že napětí řádku (měřeno na kolektoru BU..)
je ve st.by 143V,po probuzení z ní klesne na 120V.

Měřil jsem součástky v obvodu podušky,celkově řádek jsem prověřil,i součástky které jsou ve větvích za Vn trafem ale stále nemůžu na nic přijít:-(

...
Něco mi musí zatěžovat řádek,že napětí klesne na 120V aproto je takovýto obraz ale nemůžu přijít na to co.



EDIT: zkoušel jsem i odpojit korekce E/W (odpájením odporu RV38) napětí řádku padlo stejně na tech 120V

Na kolektoru BU.. jsou přece v ON provozu napěť. impulzy cca 1200V - takže měřit nikoliv na něm, ale na +CD01 (10, či 47µF/250V)
Ten zúžený obraz svědčí, že nefunguje správně obvod kor. )( - obvod E/W DRIVE bude zřejmě z obliga, když napětí klesá i po jeho odpojení.
V první řadě bych vyměnil!!! diodu DD08-BYV95C za novou - a dle výsledku pak uvažoval co dál

[masar]

Zkratuj na chvíli C-E TV06 (BD680). Pokud se obraz neroztáhne, zkontroluj RV38, LV08.
Dále postupuj podle Kokuna.

[555]

děkuji všem za příspěvky.tak po zkratování C a E (BD680) se obraz neroztáhl.

koupím novou tu diodu a uvidíme.možná i ty CD20 a CD22

RV38 je OK.

[kokun]

Zkratuj na chvíli C-E TV06 (BD680). Pokud se obraz neroztáhne, ...

Dtto (zkratovat) můžeš udělat i s tou diodou DD08 - obraz by se měl rovněž roztáhnout.

[555]

to už jsem pane kokun zkoušel i předtím.zkratovat tu DD08čku taky se neroztáhnul.

[kokun]

Tak potom bude asi i DD08 dobrá.
Zkontrolovat ještě obvod můstku diod. modulátoru (vč. CD21 a LD03).
